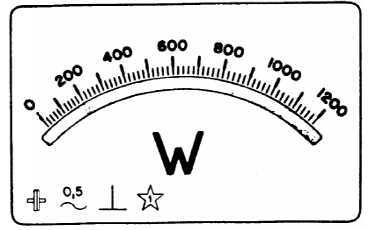

Marque a alternativa que corresponde ao significado da simbologia do instrumento de medida apresentado a seguir identificado no canto inferior esquerdo do mostrador.

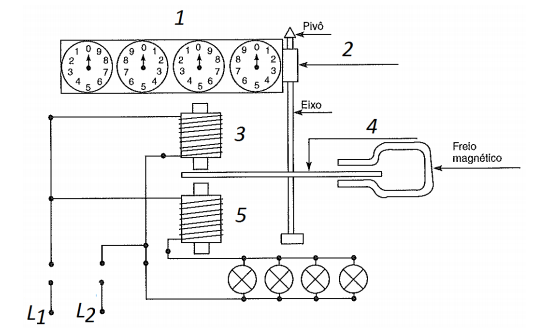

A figura a seguir representa o esquema de um medidor de consumo de energia.

Assinale a alternativa que identifica, correta e sequencialmente, os itens 1, 2, 3, 4 e 5 apresentados na figura anterior.

Relacione a simbologia adotada na identificação do tipo de medidor ao respectivo princípio de funcionamento.

1. Sistema eletrodinâmico.

2. Sistema ferro móvel.

3. Sistema ressonante.

4. Sistema eletrodinâmico com bobinas cruzadas.

5. Sistema bobina móvel.

( )

( )

( )

( )

( )

A sequência está correta em

Um instrumento de medição é constituído de uma bobina móvel em sua estrutura. Em relação à aplicação desse instrumento, é correto afirmar que

Considere uma tensão de 12 V (contínua) aplicada nos pontos A e C da malha Y do circuito da questão anterior. Calcule a tensão de Thevenin, corrente de Norton e Resistor equivalente nos pontos B e C.

No circuito de exercício anterior é aplicada uma tensão de v = 141,4 sen (2.500 t + 90<). Em relação ao valor da corrente, analise.

I. I = 1 !$ \angle \;45º !$ A.

II. I = 2 !$ \angle \;45º !$ A.

III. i = 2√2 sen (2.500 t + 45°) A.

IV. i = 50 sen (2.500 t + 45°) A.

Estão corretas apenas as afirmativas

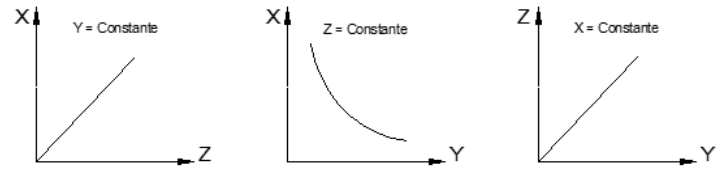

A figura a seguir representa gráficos das variações entre as três grandezas envolvidas na Lei de Ohm. Cada gráfico mantém constante uma das grandezas, variando-se as demais.

As variáveis X, Y e Z representam, respectivamente,

Um circuito de série RL, cujas componentes são R = 50 Ω e L = 20 mH, é submetido às frequências de 100 HZ, 500 HZ e 1 KHZ. Os valores aproximados dos módulos das impedâncias nestas frequências são, respectivamente,

Um resistor comercial é identificado pelas seguintes cores em seus primeiros três anéis: laranja, laranja e vermelho. Nos terminais desse resistor, a tensão medida foi de 12 Vcc. Com base nos dados apresentados, é correto afirmar que os valores da corrente e da potência nesse resistor são aproximados e, respectivamente, iguais a

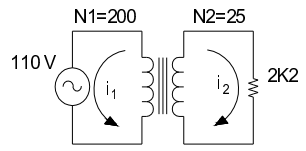

Considere o seguinte circuito do transformador sem perdas.

Com base nas informações anteriores, analise.

I. A tensão no secundário do transformador é de 13,75 V e i₂ = 6,25 A.

II. A potência no resistor = 85,94 mW e i1 = 0,78 mA.

III. O fator de transformação é dado por N2/N1 = 8.

IV. Como foi considerado que não existe perda no transformador, a potência no circuito primário é igual à potência no circuito secundário.

Estão corretas apenas as afirmativas
