Para garantir a continuidade de funcionamento de um sistema de energia elétrica, os equipamentos devem possuir dispositivos de proteção. No caso de geradores, existem categorias principais que compreendem as medidas e dispositivos de proteção externos e internos aos geradores. São medidas externas, EXCETO:

Os relés, utilizados para proteção de um equipamento elétrico, atuam quando ocorre alguma variação nas condições deste equipamento ou circuito associado. Com base na classificação dos relés, devido ao campo de aplicações, analise.

I. Quanto às grandezas físicas de atuação: corrente, tensão, potência, frequência, pressão, temperatura etc.

II. Quanto à ordem da grandeza a que respondem: elétricas, mecânicas, térmicas, óticas etc.

III. Quanto à função: sobre e subcorrente, tensão de potência, direcional de corrente ou potência, diferencial, distância etc.

IV. Quanto ao posicionamento dos contatos: normalmente aberto ou fechado.

Estão corretas apenas as afirmativas

Em relação aos tipos de controles contínuos e discretos usados na indústria, assim como as entidades envolvidas, analise.

I. Os valores das variáveis discretas podem ser originados, diretamente, das grandezas medidas em sensores, como um LDR, por exemplo.

II. Em relação aos sensores típicos do controle contínuo pode-se citar o medidor de vazão ou temperatura.

III. Um dos objetivos do controle contínuo é manter o valor de uma variável de saída em um nível desejado.

IV. Geralmente, na indústria de processo, as variáveis e os parâmetros de interesse tendem a ser discretos.

Estão corretas apenas as afirmativas

Relacione adequadamente os cinco níveis de automação industrial às respectivas características.

1. Dispositivo.

2. Máquina.

3. Célula ou sistema.

4. Fábrica.

5. Empreendimento.

( ) Sistema de produção.

( ) Sensor, atuador e outros elementos de softwares.

( ) Máquina individual.

( ) Sistema de informação corporativo.

( ) Sistema de manufatura – grupos de máquinas.

A sequência está correta em

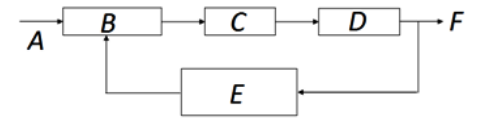

A figura a seguir representa um controle por realimentação (malha fechada).

Em relação às funções de cada bloco da figura anterior, assinale a alternativa correta.

Na automação industrial existem dispositivos que fazem parte da interface entre a linha de produção e a central de processamento. Relacione adequadamente esses dispositivos às respectivas características.

1. Atuadores.

2. Transdutores.

3. Sensores.

4. Conversores.

( ) Medem as variáveis contínuas e discretas.

( ) Acionam os parâmetros contínuos e discretos do processo.

( ) Convertem sinais elétricos analógicos em dados digitais e vice-versa.

( ) Converte uma variável física de uma forma em outra mais útil para uma aplicação.

A sequência está correta em

Analise as alternativas quanto aos conceitos dos dispositivos em destaque.

I. Transcodificador é um circuito combinacional que ativa uma saída diferente para cada código diferente colocado em suas entradas.

II. Multiplexador tem como função transmitir mais de um canal de informação através de um mesmo meio físico, por compartilhamento de tempo ou de frequência.

III. Contador em anel tem como base o registrador de deslocamento. A diferença é a interligação de saída com a entrada. Desta forma, os bits ficarão circulando indefinidamente neste dispositivo.

IV. Decodificador é o circuito combinacional capaz de transformar um código, em binário, em outro, também em binário.

Estão INCORRETAS apenas as afirmativas

A figura apresentada refere-se ao circuito

O circuito da figura a seguir representa um amplificador polarizado como emissor comum com um resistor de base R_B.

Considerando que o β do transistor é igual a 100 e os demais valores dados, é correto afirmar que as correntes de base I_B e coletor I_C e tensões de coletor V_C e V_CE, valem, respectivamente,

Uma estrutura muito comum e útil na eletrônica digital são os circuitos biestáveis, também denominados flip-flops. Acerca da tipologia e características desses circuitos, analise.

I. Flip-flop JK: a saída é chaveada quando as entradas J = K = 1.

II. Flip-flop D: utiliza o JK como parte interna, porém, com as entradas J e K conectadas, originam a única entrada D.

III. Flip-flop RS: é o mais simples, com base para outros tipos, como o JK.

IV. Flip-flop T: utiliza um flip-flop tipo RS com as entradas conectadas a um inversor, de forma que quando R = 1, S = 0 e vice versa.

Estão corretas apenas as afirmativas
