Foram encontradas 100 questões.
Um filtro passivo, utilizando um circuito LC, deve ser projetado para uma frequência de ressonância de 10 KHZ, utilizando um capacitor de 47 nF. O valor do indutor e sua reatância são, aproximadamente, iguais a
Provas
- Circuitos ElétricosCircuitos Resistivos, RL e RC, e RLC
- Circuitos ElétricosPotência: Instantânea, Ativa, Reativa, Aparente e Complexa
- Instalações ElétricasCorreção do Fator de Potência
*Analise as informações a seguir para responder às questões 45 e 46.
Uma rede elétrica é representada por um circuito equivalente contendo uma componente resistiva de R = 100 Ω e outra reativa XL referente a uma indutância de L = 250 mH. Tal circuito é alimento por uma tensão alternada de 180 V e frequência de 60 HZ.
Para que o fator de potência da rede seja igualado à unidade, o valor da capacitância C adicionada à rede deve ser de, aproximadamente,
Provas
*Analise as informações a seguir para responder às questões 45 e 46.
Uma rede elétrica é representada por um circuito equivalente contendo uma componente resistiva de R = 100 Ω e outra reativa XL referente a uma indutância de L = 250 mH. Tal circuito é alimento por uma tensão alternada de 180 V e frequência de 60 HZ.
Assinale a alternativa que corresponde, respectivamente, ao valor da reatância da componente indutiva XL e à impedância resultante Z do circuito equivalente.
Provas

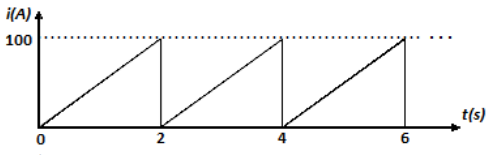

A figura ilustra uma forma de onda dente de serra.
Neste caso, os valores médio e eficaz da corrente equivalem, respectivamente, a
Provas
Os diodos retificadores, além de serem usados na retificação da corrente alternada, também podem fazer parte de circuitos com a finalidade de cortar parte da amplitude da onda ou limitar seu valor. A partir do circuito a seguir identifique sua função.
Provas

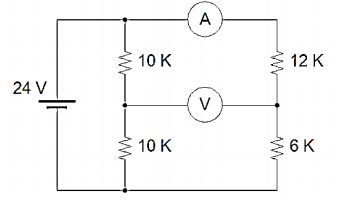

Os valores da tensão e da corrente nos medidores, considerando os medidores ideais do circuito da figura a seguir são, respectivamente,
Provas
A partir do circuito a seguir aplique os teoremas de Norton e Thevenin, tomando como referência os pontos AB. Os valores da tensão equivalente de Thevenin (VTH), corrente equivalente de Norton (IN) e da resistência equivalente (R) são, respectivamente, iguais a
Provas
- Lógica ProposicionalContingência, Contradição e TautologiaContingência
- Lógica ProposicionalContingência, Contradição e TautologiaContradição
- Lógica ProposicionalContingência, Contradição e TautologiaTautologia
Sejam as proposições:
- Se a porta está fechada, então a janela está aberta ou a porta está fechada;
- Se a porta está fechada, então a janela está fechada e a porta não está fechada;
- Se a porta ou a janela estão fechadas, então a porta está fechada e a janela está aberta.
Tais proposições são, respectivamente, exemplos de
Provas

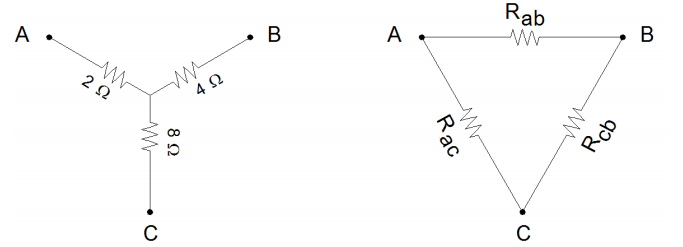

A figura a seguir representa um circuito resistivo em forma de Y (esquerda).
Os valores dos resistores Rab, Rbc e Rac para que o circuito seja convertido na forma de triângulo (direita) são, respectivamente, iguais a
Provas
Disciplina: TI - Organização e Arquitetura dos Computadores
Banca: IDECAN
Orgão: CNEN
O microprocessador (CPU) é organizado de forma que, para executar uma ação, existe uma sequência lógica de passos predefinidos a serem seguidos. Diante do exposto, analise.
2. Busca de instrução.
3. Busca de dados.
4. Escrita de dados.
5. Processamento de dados.
A sequência está correta em
Provas
