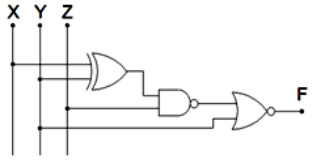

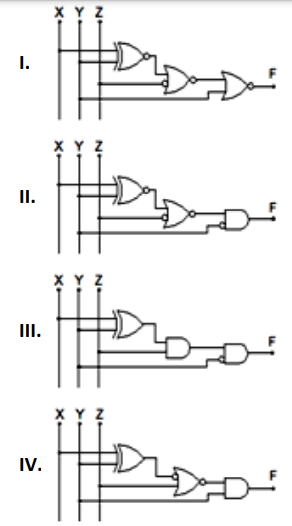

Com base no circuito apresentado, analise os circuitos a seguir.

Os circuitos equivalentes ao da figura anterior são apenas

Com base na figura anterior, assinale a alternativa em relação à função lógica F que NÃO o representa.

A figura a seguir exibe uma porta lógica composta de MOSFET – Canal N, com entradas A e B, e saída Y.

Qual porta é essa?

O transistor pode ser polarizado basicamente em três configurações, conforme seu terminal comum. Em relação às características das configurações: BC (base comum), CC (coletor comum) e EC (emissor comum), assinale a alternativa INCORRETA.

Para a manutenção mecânica nas instalações elétricas, os dispositivos de seccionamento devem ser instalados preferencialmente no circuito principal de alimentação. O seccionamento para manutenção mecânica pode ser realizado, por exemplo, por meio de, EXCETO:

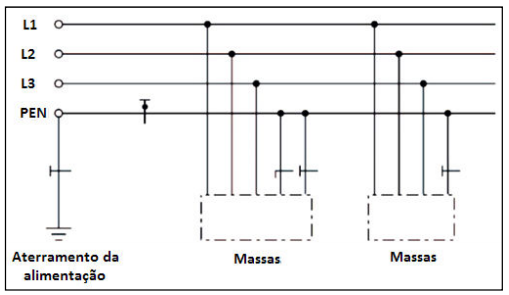

As máquinas em uma planta industrial devem ser protegidas de forma a evitar riscos aos operadores e danos às mesmas. O tipo do esquema de aterramento deve ser projetado conforme o equipamento e a rede elétrica.

Assinale a alternativa que corresponde ao esquema de aterramento da figura anterior.

Analise o circuito a seguir, considerando: C1 = C2, R1 = R2, R3 = R4 e Q1 = Q2.

Assinale a alternativa que relaciona a função do circuito apresentado.

Existem várias formas de conectar um motor nas instalações apenas configurando os terminais das bobinas dos enrolamentos. Em função da configuração do tipo de ligação desses terminais no motor, analise.

I. Ligação em uma única tensão em estrela: cada enrolamento tem as duas extremidades acessíveis (6 terminais), onde o motor é ligado em estrela.

II. Ligação em dupla tensão em estrela: as extremidades dos enrolamentos são acessíveis (6 terminais), permitindo a ligação em estrela.

III. Ligação em dupla tensão em triângulo: semelhante à ligação em dupla tensão em estrela, porém os 6 terminais acessíveis estão ligados em triângulo.

IV. Quando a ligação é feita em estrela: cada bobina fica submetida a uma tensão 3 vezes maior do que a corrente de linha.

Estão corretas apenas as afirmativas

A partida direta de motores é considerada mais simples, utilizando apenas contatores, disjuntores ou chaves interruptoras. Em relação às condições que os motores devem atender para este caso, analise.

I. A potência do motor deve ser superior ao máximo permitido pela concessionária local, normalmente estabelecida em 5 CV em baixa tensão.

II. A carga a ser movimentada necessita de acionamento lento e progressivo.

III. A corrente nominal de rede ser tão elevada quanto a corrente de partida do motor não é relevante.

IV. A corrente de partida do motor é tão baixa devido à sua pequena potência.

Estão corretas apenas as afirmativas

Em relação à arquitetura dos microprocessadores, estrutura interna e técnicas empregadas na sua construção, analise os seguintes termos.

I. RISC: utiliza um conjunto grande número de instruções mais complexas.

II. CISC: executa um conjunto menor de instruções simples e mais eficiente que uma instrução complexa.

III. Pipelining: técnica de implementação em que várias instruções são sobrepostas na execução, semelhante a uma linha de montagem, fundamental, atualmente, para tornar os processadores mais rápidos.

IV. Superescalar: processador que usa várias pipelines de instrução independente, possibilitando processar diversos fluxos de instrução de cada vez, também conhecido como paralelismo no nível de instrução.

Estão corretas apenas as afirmativas
