Mensalmente, em uma caixa d’água de 50 metros de altura, são bombeados 43.200 litros de água. A bomba utilizada para realizar esse trabalho possui rendimento de 60 %. Essa bomba foi substituída por outra de maior rendimento, o que permitiu uma economia de 2.500 Wh de energia no mês.
Considerando a densidade da água igual a 1 e a aceleração da gravidade de 10 m/s² , o rendimento da bomba substituta é de

Considere o escoamento incompressível da água, em regime permanente e laminar, em um tubo circular horizontal de 2 cm de diâmetro, a uma velocidade média de 0,05 m.s-1 .
Dados: Viscosidade absoluta (H₂O) = 1,0 x 10^-3 kg.m^-1.s^-1; densidade (H₂O) = 1000 kg.m^-3 .
O fator de atrito para este escoamento é

Nos motores de combustão interna de quatro tempos mecânicos à gasolina, o único tempo que produz energia mecânica é o tempo relacionado à

Sobre os motores do ciclo Diesel de quatro tempos, analise as afirmativas a seguir.
I. O motor aspira e comprime apenas ar. II. Esse tipo de motor tem baixas taxas de compressão. III. Um motor do ciclo Diesel poderia também funcionar utilizando etanol.
Está correto o que se afirma em

Considerando um fluido ideal, a vazão Q através de um orifício é calculada por meio da equação a seguir:
Q = k ρ^a (∆P)^b D^c
onde k é uma constante adimensional, ρ é a densidade do fluido, D é o diâmetro de orifício e ∆P é a diferença de pressão.
Os valores de a, b e c são, respectivamente,

A cavitação é a formação de bolhas de vapor em um fluido em decorrência da diminuição de pressão durante o escoamento do mesmo. As bolhas, formadas no interior da bomba, sofrem implosão quando atingem uma região de alta pressão causando perda de rendimento. Para evitar a cavitação é necessário avaliar o parâmetro de desempenho chamado de carga de sucção positiva líquida (NPSH) do sistema.
Sabendo que um sistema bombeia água para a injeção em uma caldeira a 25°C e a carga na entrada da bomba é de 3,8 metros, a NPSH disponível do sistema, em metros, é de, aproximadamente,
Dados: pressão de vapor (H₂O, 25°C) =3,2 kPa; densidade (H₂O) = 1000 kg.m^-3; g = 10 m.s^-2 .

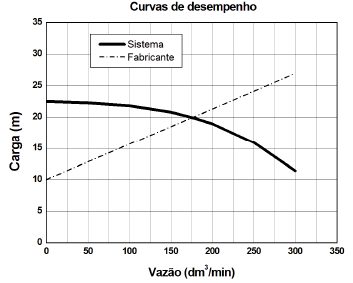

O gráfico a seguir apresenta curvas de desempenho do sistema e do fabricante para uma bomba utilizada para a elevação de água de um reservatório para um tanque.


Sabendo que a bomba funciona com uma eficiência de 40%, sua potência de bombeamento, em watts, é de, aproximadamente,
Dados: densidade (H₂O) = 1000 kg.m^-3; g = 10 m.s^-2 .

A figura mostra um Tubo de Pitot que foi colocado em um tubo horizontal por onde escoa um fluido incompressível de densidade 5x102 kg.m^-3 .


Considerando a densidade relativa do fluido manométrico como 2,75 e desprezando o atrito, a velocidade de escoamento do fluido, em m.s^-1, é:
Dados: densidade (H₂O) = 1000 kg.m^-3; g = 10 m.s^-2 .

A figura a seguir apresenta o diagrama em blocos de um sistema de controle de malha fechada.


Os blocos A, B, C e D são, respectivamente, denominados de

A figura a seguir mostra o esquema de um microcontrolador com seus componentes.

Assinale a opção que indica a arquitetura adotada para a construção desse microcontrolador.
