Em acordo com a norma NBR 5410 com relação à escolha da seção de um condutor e do seu dispositivo de proteção, o correto dimensionamento deve seguir várias prescrições, considerando as suas diversas aplicações. Assinale a afirmativa correta quanto à classificação dos cabos condutores de energia.

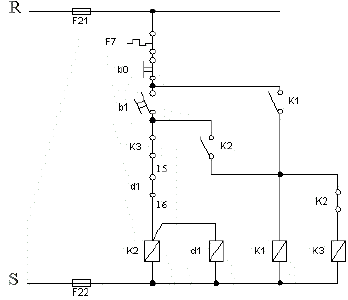

A figura abaixo representa o diagrama de comando de partida de um motor. Assinale a alternativa que está associada ao diagrama.

Fonte: Manual de tarefas – Eng. Elétrica – Pucpr

De acordo com a figura acima, pode-se afirmar:

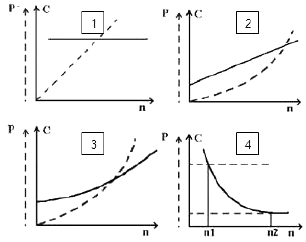

Para a escolha correta de um motor elétrico, é importante considerar o conjugado nominal necessário para mover uma determinada carga a uma velocidade específica (n). As curvas representadas a seguir classificam as características de uma máquina quanto ao seu conjugado (C.) e potência (P) requeridos pela máquina. Assinale a alternativa CORRETA:

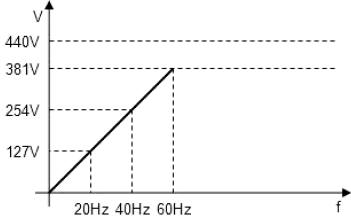

Analise o controle do inversor de frequência representado pelo gráfico abaixo e assinale a afirmativa correta.

A obrigação de que todas as instalações elétricas tenham pelo menos um condutor de aterramento e de que as partes metálicas dos equipamentos também sejam aterradas é exigência da NBR 5410. O dispositivo de fuga à terra, projetado para garantir a segurança de maneira a desligar o circuito antes que o choque elétrico seja prejudicial ao usuário ou às instalações, é definido como:

Determine o valor da corrente de um inversor de frequência que alimenta um motor trifásico de 1,5cv com fator de potência igual a 0,7 e rendimento de 75%. Considere que a tensão de alimentação é de 220Vca.

O projeto de instalação de um sistema de iluminação trifásico 380V, com fator de potência de 0,95 utiliza cabos de 6mm² para alimentar uma carga de 10kW. Considerando uma queda de tensão admissível de 2%, utilizando cabos em eletrodutos de PVC (não magnético) e sendo a queda de tensão fornecida pela tabela igual a 6,14V/A por Km, calcule a distância máxima que o cabo poderá ser estendido.

Os motores trifásicos com doze terminais para serem conectados em redes de 760 Vca devem ser ligados em:

Como forma de estabelecer a segurança das instalações elétricas, bem como de seus usuários, dispositivos de proteção devem ser instalados. Dentre os dispositivos relacionados, assinale qual destes diz respeito à proteção contra sobretensão.

Um motor elétrico consome uma corrente de 5A quando ligado em 220Vca. Qual a energia consumida (E) durante 2 horas e a potência mecânica (Pm) fornecida no eixo em HP, sendo que o rendimento da máquina é de 68%?
