Qual o maior valor que pode ser apresentado por um multímetro digital de 4 3/4 dígitos?

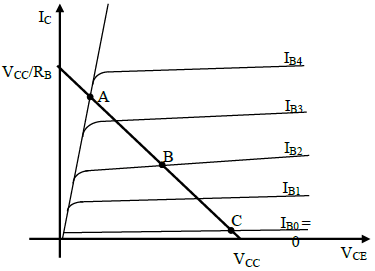

A curva característica de um transistor bipolar de junção (TBJ) para a configuração emissor-comum está representada abaixo juntamente com a curva de carga de um circuito de polarização do mesmo. Os pontos A, B e C, são possíveis pontos de operações do transistor.

De acordo com as informações acima, analise as afirmações a seguir.

Para o retificador controlado da figura abaixo, considerando o ângulo de disparo do SCR \( a \), a corrente eficaz na resistência R é dada por:

Os filtros seletores de frequências são circuitos que amplificam de formas diferentes sinais de diferentes frequências. A função de transferência de um filtro é apresentada por:

\( \dfrac {Vo(s)} {Vi(s)}= k \dfrac {\omega ^2_0} {s^2 + \dfrac {\omega_0} {Q} s+ \omega^2_0} \)

A esse respeito, analise as afirmativas abaixo.

I- A função de transferência se refere a um filtro passa-alta de segunda ordem.

II- O fator de mérito do filtro é descrito por Q.

III- A função de transferência se refere a um filtro passa-baixa de segunda ordem.

Está correto APENAS o que se afirma em:

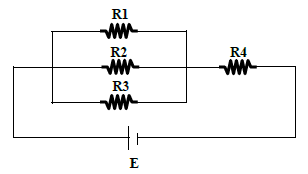

No circuito abaixo, os resistores R1, R2, R3 e R4 possuem resistências iguais. A potência dissipada em R4 é igual a 81W. A potência dissipada em R3 será:

Considere um motor de 12 terminais no qual a tensão nominal de cada bobina é de 127V. É correto afirmar:

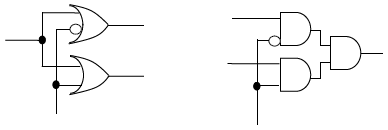

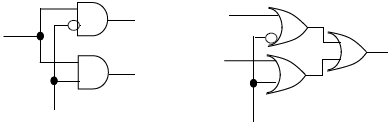

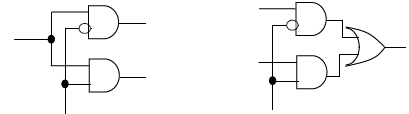

Um sistema eletrônico digital deve funcionar de forma análoga à ligação de um circuito com dois interruptores que acionam uma lâmpada em uma instalação elétrica convencional.

Assinale a alternativa correta.

Considere um sistema elétrico que pode ser modelado como um circuito RL série com os valores R=100 \( \Omega \) e L= 1,0H em 60 Hz. Pode-se afirmar que:

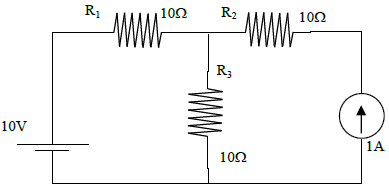

Considere o circuito da figura. Assinale a alternativa correta.

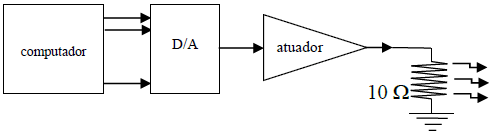

A figura mostra um computador acionando a temperatura de um forno através de um aquecedor elétrico. A saída do D/A é em tensão de zero a 10 Volts e este tem resolução de 5 bits. O atuador é do tipo ON-OFF com saída PWM (V_max = 100V e V_min=0V) e sua razão cíclica (duty cycle) é proporcional à tensão de entrada. A resistência de saída é invariante com a temperatura na faixa de atuação escolhida.

Assinale a alternativa correta.
