A reatância capacitiva de um capacitor de \( \dfrac{0,1}{10 \pi} \) pF que atua em um circuito de corrente alternada a uma frequência de 50 Hz vale

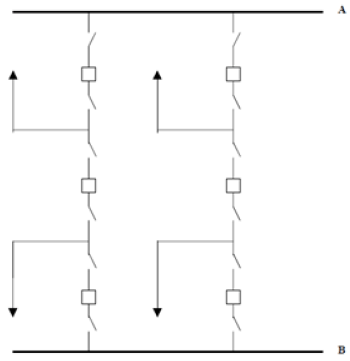

A figura a seguir ilustra um arranjo de barramento típico utilizado na conexão entre linhas, transformadores e cargas de uma subestação. Nesse contexto, é correto afirmar que tal configuração é denominada

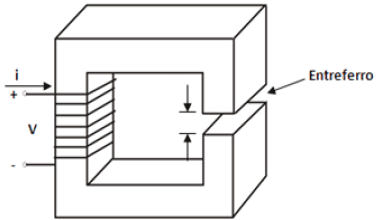

Considere o circuito magnético ilustrado a seguir, com núcleo de material ferromagnético, cuja permeabilidade relativa é igual a 5000, e que possua um enrolamento com 500 espiras. Sendo a área da seção transversal do núcleo e do entreferro igual a 10 cm2, o comprimento do caminho médio do circuito igual a 50 cm e o comprimento do entreferro igual a 0,03 cm. O valor da corrente elétrica, em Ampère (A), para um campo magnético de 0,5 T, é igual a

Dado:\( \mu _0 = 4\pi x 10^{-7} N/A \)

Sobre os Relés de distância, os quais são utilizados na proteção de sistemas elétricos de potência, analise as assertivas e assinale a alternativa que aponta (a)s correta(s).

I. Ele possui esse nome pelo fato de realmente medir a distância entre o local do relé e o ponto de falta na linha de transmissão.

II. A diferença entre o relé de distância tipo MHO (condutância) e o tipo impedância é que o primeiro mencionado é inerentemente direcional, enquanto que o segundo atua nas duas direções em relação à barra.

III. O relé tipo reatância é um relé direcional seletivo, o qual pode distinguir distância baseando-se apenas na componente reativa da impedância.

Considere um motor monofásico de 1,5 cv e 120 V, com fator de potência e rendimento unitários.

Sendo a relação \( \dfrac{I_P}{I_N} = 4,5, \) o valor da corrente nominal desse motor será igual a

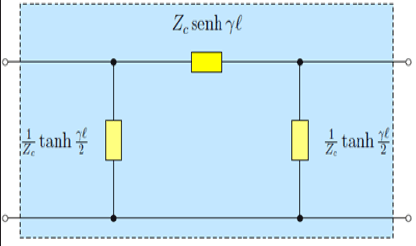

A seguir é ilustrada a figura do modelo de uma linha de transmissão, o qual é determinado considerando-se os parâmetros da linha distribuídos, que são ajustadas a um modelo piequivalente.

Nesse contexto, é correto afirmar que tal modelo se refere ao de uma linha

No que concerne ao funcionamento de uma máquina síncrona, é correto afirmar que

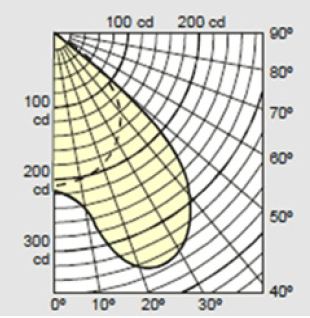

Considere a Curva de Distribuição Luminosa – CDL – de uma lâmpada fluorescente de 40W ilustrada na figura a seguir. Sendo o fluxo luminoso de tal lâmpada φ = 2.000 lumens, é correto afirmar que a intensidade luminosa dessa lâmpada, incidindo sob um ângulo de 10° (dez graus), vale, em Candelas,

O valor da corrente de partida de um motor de indução trifásico de gaiola, que parte utilizando-se uma chave compensadora com TAP de 50%, será reduzido de

Um falso boato sobre a suspensão do pagamento do programa bolsa família, na segunda quinzena do mês de Maio de 2013, em estados da região do Nordeste, gerou tumultos com beneficiários correndo às agências e casas lotéricas para sacar o dinheiro do programa. O falso boato sobre a suspensão dos pagamentos do Bolsa Família chegou a pelo menos 12 estados Brasileiros.

Assinale a alternativa que apresenta o órgão responsável pelo Programa Bolsa Família.
