A qualidade de serviço (QoS) de uma rede de pacotes que suporta telefonia IP e videoconferência pode ser garantida implementando-se protocolos de sinalização.

Em qual protocolo a requisição do nível de reserva de recursos é realizada pelo receptor?

O período de revolução de um satélite em uma órbita circular pode ser determinado, a partir da terceira Lei de Kepler.

!$ T = 2\pi \sqrt{ \large{r^3 \over \mu}} !$,

onde T é o período de revolução em [s], r é o raio da órbita, em [m], e μ=4×10¹⁴ m³/s² é a constante de Kepler.

Considerando-se o raio da Terra igual a 6.400km, qual é o tempo que o satélite demora para dar uma volta completa em torno da Terra, quando se encontra a uma altitude igual a 1.700km?

O satélite Star One C3 da empresa Embratel realiza a cobertura nacional em duas bandas de frequências. A primeira banda de frequência de subida se inicia em 5.850 MHz e possui largura de banda igual a 575 MHz.

A segunda banda está compreendida entre 13.750 MHz e 14.500 MHz. Sendo assim, verifica-se que o satélite Star One C3 opera nas bandas

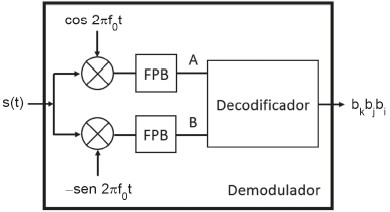

Considere o diagrama em blocos de um demodulador diferencial 8-PSK (D8PSK), utilizado para demodular um sinal s(t).

Os sinais A e B na saída dos filtros Passa-Baixa ideal, quando o sinal de entrada é igual a s(t), são, respectivamente,

Dados

• s(t) = sen(2!$ \pi !$ f₀t + 3!$ \pi !$/4);
• f₀= 250 kHz;
• FPB – Filtro Passa-Baixa ideal com largura de banda igual a 4 kHz;
• O misturador possui ganho unitário.

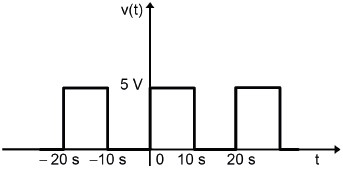

A Figura a seguir mostra um sinal v(t), periódico no tempo, formando um trem de pulsos retangulares de tensão, em volts, onde a variável T é definida como o período.

A potência média desse sinal, quando aplicado a um resistor unitário, é calculada pela integral definida no intervalo de um período [ T ], dada a seguir:

!$ P_m = {\large{1 \over T}} \int\limits_{0}^{T} [v(t)]^2 dt !$

Considerando-se os dados mostrados na Figura, o valor da potência média deste sinal, em watts, é

É sabido que, em um experimento de lançamento de um dado perfeito, considerado ideal, a probabilidade de ocorrer um número, de 1 a 6, é !$ \large {1 \over 6} !$.

No lançamento de dois dados, dado Y e dado Z, considerados perfeitos, qual a probabilidade de que a soma dos resultados seja 8?

A função de transferência H(s) de um filtro linear e invariante no tempo é expressa pela seguinte razão de polinômios:

!$ H(s) = {\large {10 (s^2 + 4) \over s^2 + 0,2s + 4}} !$

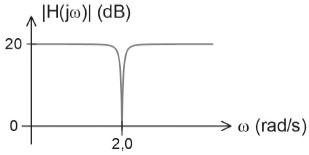

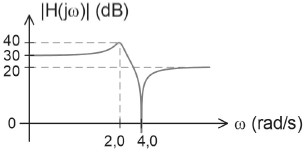

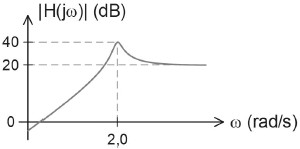

Dessa forma, qual é o aspecto do gráfico do módulo da resposta em frequência desse filtro?

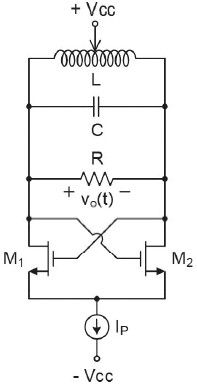

O diagrama esquemático exibido na Figura abaixo ilustra um circuito frequentemente utilizado na construção de osciladores locais, em sistemas de comunicação sem fio.

Considerando-se uma aproximação linear do comportamento elétrico dos transistores M₁ e M₂, onde o parâmetro de transcondutância desses dois dispositivos semicondutores é expresso por G_m, a equação diferencial que permite calcular a resposta no tempo v₀(t) do circuito em questão é:

!$ C {\large {d^2v_0 \over dt^2}} (t) + {\large {1 \over R} \cdot {dv_0 \over dt}} (t) + {\large {1 \over L}} \cdot v_0 (t) = G_m {\large {dv_0 \over dt}} (t) !$

Dessa forma, considerando-se que a operação do circuito se inicia com !$ v_0 (0^-) = V_I !$ e !$ {\large {dv_0 \over dt}} (0^-) = 0 !$, a Transformada de Laplace da resposta transitória V₀(s) do circuito em questão será igual a

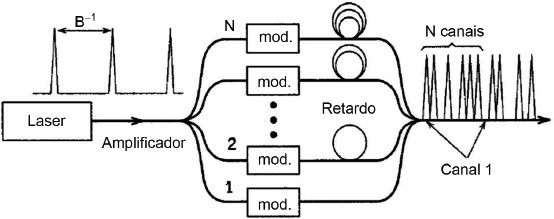

A Figura abaixo ilustra um multiplexador TDM óptico, baseado em linhas de retardo. Um laser gera o trem de pulsos inicial a uma taxa de B bps (bits por segundo), que é a taxa de dados de um único usuário. Esse trem é dividido para os N usuários, que inserem seus bits de informação por meio de moduladores ópticos (mod.), bloqueando ou deixando passar o pulso original. Cada um dos N usuários sofre diferentes retardos e é inserido no seu espaço (slot) de tempo adequado a intervalos de 1/NB.

Considerando-se que o usuário de índice n (n = 1, ..., N) ocupa o n-ésimo slot de tempo, qual é a expressão para o retardo inserido pela linha de retardo do n-ésimo usuário?

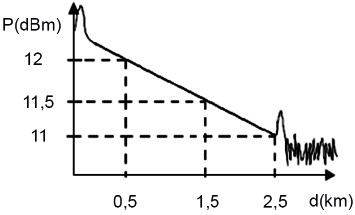

A Figura abaixo ilustra uma medida, em um cabo de fibra óptica, com um OTDR. Esse cabo é vendido em rolos de 2,5 km de comprimento e foi usado por uma empresa, para transmitir um sinal da matriz até uma filial, a 22 km de distância.

Sabe-se que cada emenda nesse cabo apresenta uma perda de 0,25 dB e que, em cada extremidade do enlace (matriz e filial), deve ser adicionado um conector, que possui 1 dB de perda (já incluindo as perdas no processo de conectorização). O receptor é um diodo PIN, cuja sensibilidade de -25 dBm garante a relação sinal-ruído (SNR) desejada.

Sabendo-se disso, qual a potência mínima do transmissor desse sistema, em dBm, para que o enlace de comunicação óptica seja estabelecido?
