A Figura abaixo ilustra a propagação da luz, pela Teoria de Raios, em três tipos de fibras ópticas diferentes, numeradas de I a III.

Na Figura, pode-se observar os raios de luz sendo propagados pelo núcleo e refletidos ou não na interface do núcleo com a casca.

Sabendo-se disso, identificam-se em I, II e III, respectivamente, as seguintes fibras ópticas:

A Figura abaixo ilustra o diagrama de blocos de uma conversão A/D para a transmissão digital, em banda básica, de um sinal analógico.

Considerando-se que o codificador de fonte emprega um número fixo de bits para representar cada um dos 64 níveis de quantização, qual a taxa de bits mínima, em kbps, gerada ao final do processo de conversão analógico digital?

As antenas omnidirecionais são comumente usadas em comunicações ponto-área, por não necessitarem de apontamento em um determinado plano. Um dos parâmetros típicos das antenas é a diretividade, que é uma medida comparativa em relação a um radiador isotrópico, podendo ser apresentada como grandeza adimensional ou em dBi.

Em relação à diretividade máxima (D_máx) das antenas omnidirecionais, verifica-se que

Os diferentes padrões do grupo IEEE 802.11 (a, b, g, n, ac e ax) apresentam diferenças em suas especificações para as redes Wi-Fi, particularmente em relação aos seus esquemas de modulação e codificação que, algumas vezes, são chamados de MCS (Modulation and Coding Scheme).

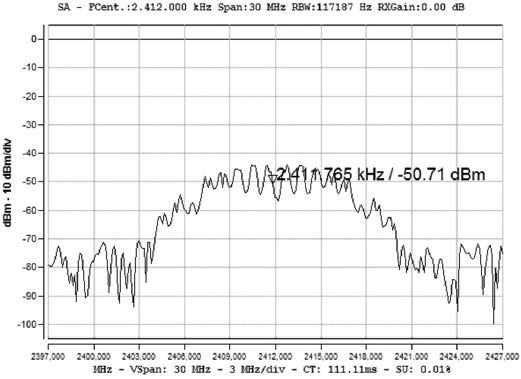

A Figura abaixo ilustra uma medida feita, em analisador de espectro, de um sinal codificado e modulado, segundo o padrão IEEE 802.11b. Pode-se observar que a frequência central do canal é 2,412 GHz, com uma potência média em torno de -50 dBm.

Sabendo-se disso, em relação ao sinal medido no padrão IEEE 802.11b, verifica-se que é uma modulação/codificação do tipo

Deseja-se estabelecer um enlace Wi-Fi, na frequência de 2,4 GHz, entre duas localidades, afastadas por 800 m. Esse enlace irá atravessar uma região da cidade, cujo gabarito para os prédios permite uma altura máxima de 10 m. Sabe-se que, para um enlace ser considerado em visibilidade, é necessário que um determinado percentual de uma das zonas de Fresnel esteja livre de obstáculos. Para esse enlace, a Terra pode ser considerada plana.

Considerando-se que as antenas ficarão a mesma altura, qual deve ser a altura mínima, em m, para que esse enlace possa ser considerado em visibilidade?

Dado
Raio da n-ésima Zona de Fresnel !$ (r_n): r_n = \sqrt{\large {n \lambda d_1 d_2 \over d}} !$, onde !$ \lambda !$ é o comprimento de onda, !$ d !$ é a distância do enlace e !$ d_1 !$ e !$ d_2 !$ são as distâncias do obstáculo para cada um dos transceptores do enlace.

O protocolo IP pode estar envolvido em tipos de comunicação unicast, anycast, multicast e broadcast.

No contexto multicast,

Os switches com suporte a VLANs seguem um padrão IEEE 802.1, sendo que a configuração das portas do switch deve seguir o modo de operação da VLAN, conforme a seguir.

I - TRUNK (tagged) - cada quadro transmitido ou recebido por essa porta deve conter o número da VLAN a que pertence. Esse modo é usado, normalmente, em portas que interligam switches.

II - ACESS (untagged) - quadros que entram e saem pela porta não possuem informação sobre a VLAN a que pertencem. Usado, normalmente, para conectar computadores e servidores a switches.

Nesse contexto, qual é o padrão IEEE?

Entre os desafios de um administrador de redes está o conhecimento dos protocolos da arquitetura TCP/IP, de modo a bem gerenciar o funcionamento da rede sob sua responsabilidade.

Nesse sentido, o protocolo OSPF tem por característica

Em resposta às necessidades que surgiram com a popularização da Internet e a diversificação de seus serviços, o MPLS (MultiProtocol Label Switching) surgiu como uma tecnologia de encaminhamento de pacotes, baseada em rótulos. A RFC 2702 (Requirements for Traffic Engineering over MPLS) descreve a funcionalidade básica de Traffic Engineering (TE) em um sistema autônomo de roteamento, com enfoque em sua utilização em redes MPLS-TE. A aplicação de TE em MPLS concretizou-se pela definição, de início, do plano de controle do MPLS-TE, que consiste basicamente em um protocolo de roteamento IGP, suportando constraining routing e source routing, e de um protocolo de sinalização compatível com esse roteamento.

O roteamento e a sinalização no MPLS-TE são funções, respectivamente, dos protocolos:

Ao representar a função y = x^0,5 em um sistema de eixos ortogonais com escalas logarítmicas (escala log-log), obtém- se um gráfico que é uma
