No controle de qualidade de uma certa obra, há critérios rigorosos quanto ao Cimento Portland, que é recebido em sacos. O armazenamento e os ensaios seguem as normas da ABNT, e dentre os critérios de acompanhamento está o do prazo de validade.

Segundo a NBR 16697 (Cimento Portland – Requisitos), após quantos dias da data de fabricação o cimento armazenado deve ser reensaiado para a verificação de suas características?

Dentre os ensaios de controle de qualidade do concreto, está o que verifica sua resistência à compressão. Para tal, são utilizados corpos de prova cilíndricos como o esquematizado na Figura a seguir.

De acordo com a NBR 5739 (Concreto – Ensaio de compressão de corpos de prova cilíndricos), após o ensaio, o corpo de prova pode apresentar diferentes tipos de ruptura, como a ruptura tipo cisalhada.

Considerando-se os pontos indicados na figura, esse tipo de ruptura pode ser representado pela(s) linha(s) que une(m) os pontos:

Considere os dados e o croqui a seguir, que representa uma tubulação e sua escavação. O detalhe típico é constante em todo o trecho. A distância de P1 a P2 mede 25 metros.

Considerando-se o RN dado, qual a cota do fundo (final) da escavação, em metros, no ponto P2?

Considere o cronograma físico-financeiro de previsão de custos de uma obra, apresentado a seguir, que está parcialmente preenchido, e no qual os valores estão expressos em milhares de reais.

Valores x R$ 1.000,00

De acordo com o cronograma, qual o mês em que o custo da obra atingiu 60% do valor total?

Um contrapiso de concreto com espessura de 4,5 cm precisa ser feito em uma praça interna da Eletronuclear, que tem 40 m x 30 m de área. O técnico foi chamado para informar a quantidade de cimento que seria necessária para executar o serviço. Para tal, ele consultou suas composições de custos e encontrou nos seus índices a composição de consumo de cimento de 8,7 kg/m² para contrapisos de 3 cm de espessura.

Fazendo suas contas, ele então verificou que para a execução do contrapiso, seria necessária uma quantidade de cimento, em kg, de

No desenvolvimento de projetos de concreto armado, segundo a NBR 6118 (Projeto de estruturas de concreto - Procedimento), “deve ser considerada a influência de todas as ações que possam produzir efeitos significativos para a segurança da estrutura [...]”. Segundo a norma, essas ações são classificadas em permanentes, variáveis e excepcionais.

Considere as seguintes ações:

I - peso próprio;

II - ação do vento;

III - fluência do concreto;

IV - variações não uniformes de temperatura.

De acordo com a norma citada, é (são) ação(ões) permanente(s), APENAS a(s) de número(s)

Em uma obra, 8 vigas V1 e 6 vigas V2, prismáticas, de seção constante e com 4 m de comprimento, deverão ser concretadas simultaneamente. As 14 vigas deverão ser moldadas fora da estrutura, separadas umas das outras e fechadas nas laterais, conforme mostrado na ilustração a seguir:

FV1 é o somatório das áreas de fundo das vigas V1, e FV2 é o somatório das áreas de fundo das vigas V2.

Comparando-se as áreas das formas para executar simultaneamente os fundos das 14 vigas, a relação entre FV1 e FV2 é

Em uma obra, 8 vigas V1 e 6 vigas V2, prismáticas, de seção constante e com 4 m de comprimento, deverão ser concretadas simultaneamente. As 14 vigas deverão ser moldadas fora da estrutura, separadas umas das outras e fechadas nas laterais, conforme mostrado na ilustração a seguir:

O volume de concreto dessas 14 vigas, em m³, vale

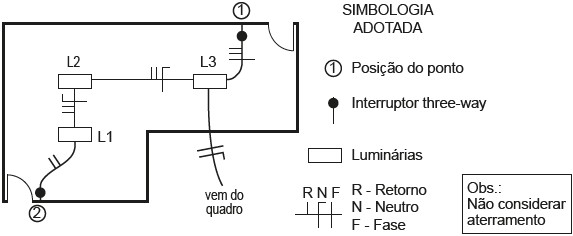

Na instalação provisória de uma obra, foi solicitado ao técnico que resolvesse o problema de instalação do sistema de três pontos de luz, com acendimento em conjunto, que pudesse ser acionado por dois pontos em locais diferentes, conforme mostrado no croqui a seguir.

Antes de iniciar o serviço, o técnico, analisando o croqui e sem considerar aterramento, constatou que havia falha no desenho, pois estava faltando a indicação da (o)

Considere as seguintes situações da Engenharia que envolvem medidas:

I - O perímetro do meio-fio mede 500 W.

II - O caminhão transportou 8 T de brita.

III - O momento na viga, causado por essa força vale 20 Y.

IV - A tensão aplicada no solo é de 200 Z.

Sabendo-se que no Brasil se adota o Sistema Internacional (SI) de unidades para unificar e padronizar suas medições, as letras W, T, Y e Z devem ser substituídas, respectivamente, pelas seguintes unidades do SI:
