Seja uma instalação elétrica monofásica de 220 V eficazes que alimenta uma carga linear de 22 kW com um fator de potência de 0,8. Da entrada de energia até o quadro geral de distribuição, há 18 metros de fios de cobre.
Qual deve ter a bitola do fio para que a queda de tensão neste setor fique entre 3% e 4%? Considere a resistividade do fio de cobre igual a 0,0178 Ω.mm²/m.

Assinale a alternativa correta em relação à queda de tensão em instalações elétricas.

Uma máquina de indução trifásica de quatro polos está conectada em uma rede de 60 Hz. A potência de entrada medida foi de 12 kW e uma corrente por fase de 20 A. A resistência do enrolamento do estator é de 0,4 Ω por fase.
A velocidade do rotor é de 1750 rpm. Qual a potência dissipada nos enrolamentos do rotor?

Circuitos magnéticos podem ser analisados de forma análoga aos circuitos elétricos.
A tensão elétrica, corrente elétrica e resistência elétricas são análogas aos seguintes dados dos circuitos magnéticos, respectivamente:

Uma instalação elétrica monofásica (60 Hz) de 220 V eficazes possui uma carga de 15 kW com fator de potência de 0,75.
Qual o valor do capacitor que deve ser colocado em paralelo com a instalação para garantir um fator de potência unitário?

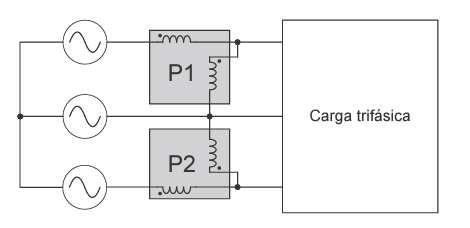

Assinale a alternativa que indica corretamente a potência reativa total da carga.

Assinale a alternativa que indica corretamente a potência ativa total da carga.

Analise as afirmativas abaixo sobre os ensaios realizados em transformadores de potência.

1. O ensaio de curto-circuito é realizado com as tensões e correntes nominais do transformador.

2. O ensaio de curto-circuito é utilizado para encontrar a impedância equivalente série de um transformador.

3. O ensaio de circuito aberto é utilizado para definir as perdas no núcleo de um transformador.

Assinale a alternativa que indica todas as afirmativas corretas.

Analise as afirmativas abaixo em relação a testes e equipamentos de medida.

1. Um medidor do tipo hi-pot é utilizado para medir a capacitância entre dois condutores paralelos.

2. Alguns megôhmetros são equipados com geradores manuais para produzirem tensões superiores a 1.000 V.

3. Testes de rigidez dielétrica podem ser destrutíveis e são utilizados para verificar a isolação de dados equipamentos.

Assinale a alternativa que indica todas as afirmativas corretas.

Considere uma fonte de tensão alterada conectada em série com uma resistência de 30 ohms e um indutor que possui uma reatância indutiva de 40 ohms.
A fonte possui a característica mostrada na equação: ▪ V(t) = √2∙150∙sen(ωt + 30°)

Assinale a alternativa que indica corretamente a corrente eficaz da fonte.
