Foram encontradas 647 questões.
Foi solicitado a um engenheiro que fizesse o Orçamento de Potência (Power Budget) de um lance de 100km de uma rede óptica entre as localidades La e Lb e, cujos componentes, têm as seguintes características.
1 - Potência do transmissor óptico = 1,0 mW
2 - Fibra óptica monomodo, com perda de 0,5 dB/km, acondicionada em cabos enrolados em carretéis de 10,0 km
3 - Conectores mecânicos com perda de 2,0 dB por conector
4 - Emendas da fibra por fusão com perda de 0,5 dB por emenda
O engenheiro fez uma planta simplificada do lance, não considerando a reserva técnica, que é reproduzida abaixo.

Após cálculos o engenheiro concluiu que, em princípio, a sensibilidade mínima do receptor óptico deverá ser de pelo menos:
Provas
Ao excluir uma tupla de uma tabela ocorrem os seguintes fatos sobre uma segunda tabela que referencia a primeira:
I - Exclui todas as tuplas na segunda tabela que referenciam a tupla excluída da primeira tabela
II - Gera uma erro se houver pelo menos uma tupla na segunda tabela que referencie a tupla excluída da primeira tabela
III - Atribui NULL para a chave estrangeira das tuplas da segunda tabela que referenciam a tupla excluída da primeira tabela
Estes três fatos ocorrem, na ordem em que são apresentados (I, II e III) com a especificação da criação da chave estrangeira da segunda tabela com as opções:
Provas
O circuito lógico sequencial desta questão é realizado com Flip-Flop tipo “D”, com comando por transição negativa, que estão perfeitamente polarizados (polarização não mostrada). Inicialmente as saídas ”Q0, Q1 e Q2 estão no nível lógico “0”. A entrada “D”, do Flip-Flop em que a saída é “Q0”, está permanentemente no nível lógico “1”

Após serem aplicados três pulsos de relógio, as saídas Q0, Q1 e Q2 estarão como:
Provas

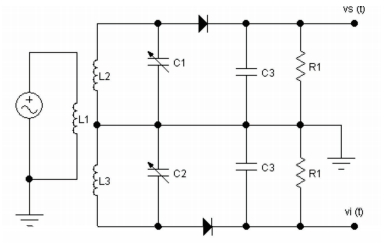

A figura mostra uma parte de um circuito. Todos os componentes estão perfeitos. Os indutores L1, L2 e L3 são enrolados sobre um mesmo núcleo e formam, assim, um transformador. A indutância de L2 é igual a de L3. Os capacitores C1 e C2 foram ajustados de modo que a capacitância de C1 fosse um pouco menor que a capacitância de C2. A saída é a tensão diferencial vo (t) = vs (t) - vi (t).

Assim, é correto concluir que o circuito é um:
Provas
- Banco de Dados RelacionalRestrições de IntegridadeIntegridade de Entidade
- Banco de Dados RelacionalTipos de ChavesChave Estrangeira
- Banco de Dados RelacionalTipos de ChavesChave Primária
Na teoria de um sistema de banco de dados há o conceito no qual o valor da chave estrangeira deve ser o mesmo da chave primária. Daí pode-se concluir que, se o valor da chave estrangeira é NULL, o valor da chave primária deverá ser também NULL. A restrição de integridade que impede que esse conceito seja verdadeiro é denominada:
Provas

a seguinte opção de menu:Provas

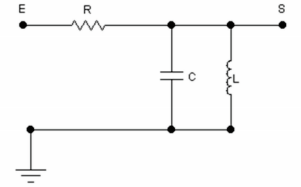

O circuito abaixo é um circuito passa-faixa usado para sintonizar um sinal de RF. O resistor, o indutor e o capacitor são ideais. No circuito, R = 1,0 kΩ, L = 1,0 µH e C = 10,0 nF.

Para ser testado, é aplicado no ponto “E”, com um gerador de impedância interna desprezível, um sinal de RF, variando-se a frequência na faixa de ondas médias, e o resultado é medido no ponto “S”. Sendo a frequência de corte inferior w1 e a frequência de corte superior w2 ,a faixa de passagem Bw= (w2 - w) é:
Provas
A criptografia de chave pública, proposta por Diffie e Hellman em 1976, são algoritmos baseados em
Provas
No que diz respeito ao hardware e software em ambiente Linux, um utilitário TCP/IP é usado para configuração das interfaces de rede. Sem argumentos, mostra o status das interfaces ativas no momento, mas pode mostrar as informações de uma interface específica se esta for passada como argumento. As informações que este utilitário disponibiliza na tela são o protocolo de enlace da interface, o endereço de hardware, se a interface está ativa ou não, as configurações relacionadas a broadcast além de informações associadas às colisões e ao tamanho da fila de transmissão. No caso da interface de uma placa de rede, também aparecem o número da linha de interrupção (IRQ) e o endereço base da memória do espaço de E/S para este dispositivo. Esse utilitário é conhecido por:
Provas

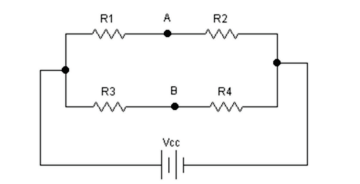

No circuito abaixo os resistores têm valores exatos, com Vcc = 12 Volts, R1 = 10,0 kΩ, R2 = 30,0 kΩ, R3 = R4 = 6,0 kΩ

A tensão entre o ponto “A” e o Ponto “B” é de:
Provas
