Um importante fator a ser considerado na instalação de usinas hidrelétricas é o volume que será sedimentado após a construção do barramento. Sobre o tema geomorfologia fluvial, assinale a afirmação INCORRETA.

Considere as sentenças abaixo, sobre medição de vazões.

I − Os ADCP são aparelhos dotados, basicamente, de uma hélice e um contador de pulso ou “conta-giros”, que medem a velocidade do fluxo d’água que passa por ele, sendo que a vazão é determinada por integração do produto área x velocidade.

II − As medições de vazão são feitas periodicamente e, de forma contínua, medem-se os níveis de água nos rios, sendo esses valores transformados em vazão através de uma equação chamada de curva–chave.

III − No uso de Calhas Parshall, quando a saída da água do canal se dá de forma afogada, a vazão calculada precisa ser corrigida por um coeficiente de redução Rd.

IV − O uso de flutuadores e o método volumétrico são métodos diretos de medição de vazões.

V − Traçadores são aplicados em substituição a métodos mais tradicionais, como o uso de molinetes ou do ADCP, em escoamentos com velocidades altas, muita turbulência e leito irregular, como nos rios de montanha.

Estão corretas, apenas, as sentenças:

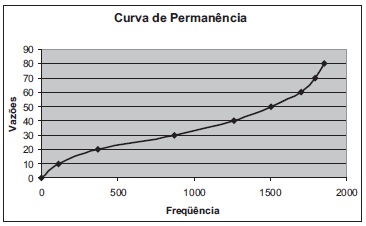

A figura a seguir apresenta a curva de permanência de vazões crescentes construída com os dados de vazões observados na foz de uma bacia hidrográfica. A tabela mostra os dados usados para obtenção da curva de permanência.

Baseado nesses dados, qual o valor da vazão modal, em m³/s?

A tabela acima apresenta a série de precipitações mensais em três localidades. Como a estação pluviométrica só foi instalada na localidade 2, dois meses depois que nas localidades 1 e 3, na localidade 2 só são apresentados 10 dados de chuva. Considerando-se a amostra consistente, se uma localidade é escolhida ao acaso, qual a probabilidade de a precipitação mensal ser maior que 18 mm?

13,6

A tabela acima apresenta a série de precipitações mensais obtidas em uma estação pluviométrica, ao lado de um reservatório para geração de energia elétrica.

Considerando-se a amostra consistente, a variância e a amplitude, respectivamente, são:

(Dado: Equação do desvio padrão \( \rightarrow S = \sqrt{{ \large \sum_{i =1}^n ( X_i - \bar{X})^2 \over n- 1}} \)

A tabela acima apresenta a série de vazões mensais obtidas, durante o período de seca, em uma seção transversal do rio R. Considerando-se a amostra consistente, a vazão mediana e o primeiro quartil (Q25), em m³/s, respectivamente, são:

A tabela acima apresenta a série de precipitações diárias obtidas, durante o período de seca, em uma estação pluviométrica, ao lado de um reservatório de múltiplo uso. Estas precipitações encontram-se dentro do período de ascensão do hietograma. Considerando-se a amostra consistente, qual a probabilidade de ocorrência de uma precipitação de 15 mm, após uma precipitação de 8 mm?

Considere a figura e as informações a seguir para responder à questão.

Sobre uma bacia, cuja área é de 20 km², uma precipitação uniforme intensa, ocorrida com intensidade de 90 mm/h e duração de 20 min, gerou, sobre a foz, o hidrograma de cheia triangular da figura acima.

Qual o período de retorno, em anos, resultante de uma vazão crítica, admitindo-se que o risco de que esta cheia ocorra nos próximos dois anos é de 4,6%?

Considere a figura e as informações a seguir para responder à questão.

Sobre uma bacia, cuja área é de 20 km², uma precipitação uniforme intensa, ocorrida com intensidade de 90 mm/h e duração de 20 min, gerou, sobre a foz, o hidrograma de cheia triangular da figura acima.

Qual o risco de, nos próximos três anos, ocorrerem precipitações que tragam prejuízos superiores a uma precipitação com período de retorno de 10 anos?

Considere a figura e as informações a seguir para responder à questão.

Sobre uma bacia, cuja área é de 20 km², uma precipitação uniforme intensa, ocorrida com intensidade de 90 mm/h e duração de 20 min, gerou, sobre a foz, o hidrograma de cheia triangular da figura acima.

Qual o valor da vazão de pico na foz, em m³/s, para uma precipitação uniforme intensa, com intensidade de 120 mm/h e duração de 40 min, ocorrida sobre essa bacia?
