Considerando essas informações e a figura acima, que ilustra a vista frontal de uma subestação trifásica abrigada, julgue o item a seguir.
Considere que um transformador possua, em cada fase, reatância igual a 2,1 pu (por unidade). Nesse caso, se a potência base for de 20 MVA e a tensão base for de 15 kV, então a reatância de cada fase do transformador será inferior a 23 Ω.

Considerando essas informações e a figura acima, que ilustra a vista frontal de uma subestação trifásica abrigada, julgue o item a seguir.
Para a proteção contra choque elétrico por contato indireto, cada elemento da subestação, como para-raios, carcaça de transformador, grades e suportes metálicos, deve ter seu aterramento individualizado, interligado às suas respectivas malhas de terra.

Acerca de máquinas de corrente contínua (CC), julgue o item seguinte.

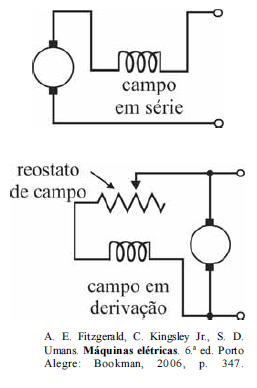

As figuras a seguir ilustram máquinas com enrolamentos de campo autoexcitados.

Julgue o item, relativo aos campos eletrostático e magnetostático e a forças causadas por campos magnéticos.

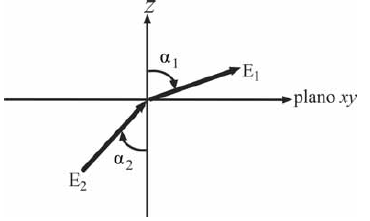

Considere a figura a seguir, em que o plano xy representa uma fronteira livre de cargas que separa dois meios dielétricos: o meio z > 0 tem constante dielétrica 2,5; e o meio z < 0 tem constante dielétrica 5. Nessa situação, se as componentes espaciais do campo elétrico E2 são dadas por E2 = (3, 4, 2) V/m, no sistema de coordenadas retangulares, então α1 < 60º < α2.

Julgue o item, relativo aos campos eletrostático e magnetostático e a forças causadas por campos magnéticos.

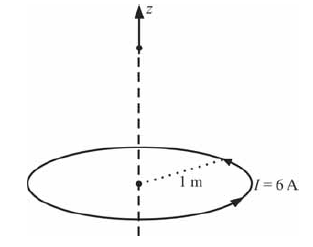

Considere uma espira circular de 1 m de raio, percorrida por uma corrente de 6 A, conforme ilustra a figura a seguir. Nessa situação, o campo magnético, em Wb/m2, no eixo de simetria z,a uma distância de √2m acima do plano da espira é numericamente igual à permeabilidade magnética do meio.

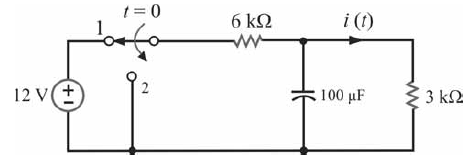

Julgue o item subsequente, considerando que, no circuito mostrado acima, a chave permaneceu na posição 1 durante um longo período de tempo e, em t = 0, ela foi movida para a posição 2.

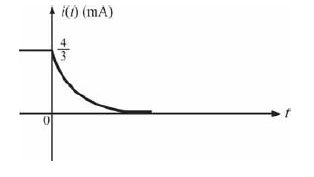

O gráfico abaixo ilustra de forma correta o comportamento da corrente i(t) do circuito.

Julgue o item subsequente, considerando que, no circuito mostrado acima, a chave permaneceu na posição 1 durante um longo período de tempo e, em t = 0, ela foi movida para a posição 2.
A constante de tempo do circuito é igual a 5 segundos.

Se o resistor de resistência 20 Ω for substituído por outro de 10 Ω, a potência dissipada por este último resistor será igual à potência dissipada pelo de 20 Ω.

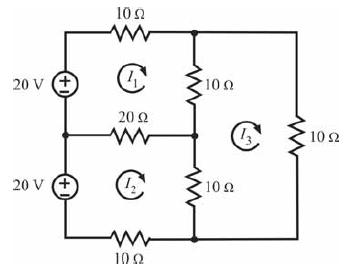

A solução da equação matricial abaixo permite obter corretamente as correntes de malha no circuito.

Com base nas informações apresentadas, julgue o próximo item.
Se um resistor de resistência 8 kΩ for conectado ao circuito, a corrente que fluirá por ele será superior a 1,5 mA.
