Com relação a sistemas de controle e processamento de sinais, julgue o item seguinte.

Para o sistema representado pela equação de estado a seguir, os polos são s = 0, s = -1 e s = -2.

y = [1 0 0]

Com relação a sistemas de controle e processamento de sinais, julgue o item seguinte.

Se a função de transferência em malha fechada de um sistema for , ele será estável para - 20 < k < 0.

Com relação a sistemas de controle e processamento de sinais, julgue o item seguinte.

Se a função de transferência em malha fechada de um sistema é , esse sistema é instável.

Julgue o próximo item, a respeito de sistemas computacionais.

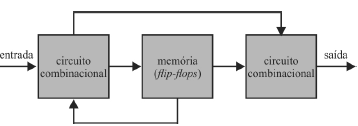

A máquina de estados Mealy é representada corretamente pelo circuito sequencial mostrado na figura seguinte.

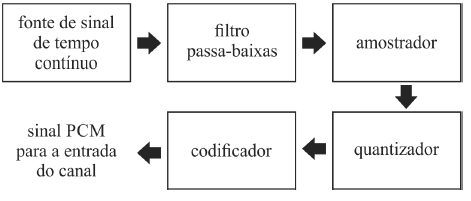

Considerando o diagrama de blocos precedente, que representa o transmissor de um sistema PCM, julgue o item a seguir.

Um codificador que utiliza a sinalização liga-desliga desperdiça potência devido ao nível DC transmitido.

Considerando o diagrama de blocos precedente, que representa o transmissor de um sistema PCM, julgue o item a seguir.

O sinal de entrada é amostrado com um trem de pulsos retangulares com a maior largura de pulso possível, a fim de se diminuir o erro de amostragem.

Considerando o diagrama de blocos precedente, que representa o transmissor de um sistema PCM, julgue o item a seguir.

O filtro passa-baixas inserido na saída da fonte de sinal de tempo contínuo evita que um componente de alta frequência no espectro do sinal assuma a identidade de uma frequência mais baixa em sua versão amostrada.

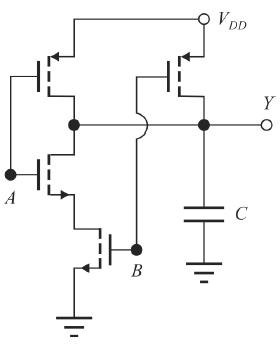

De acordo com a topologia apresentada no circuito da figura anterior, utilizado para realizar uma operação lógica, julgue o próximo item.

Se A = 1 e B = 0, somente os transistores NMOS da entrada A e os PMOS da entrada B estarão conduzindo.

De acordo com a topologia apresentada no circuito da figura anterior, utilizado para realizar uma operação lógica, julgue o próximo item.

Quando A = 1 e B = 1, os transistores PMOS estarão conduzindo

De acordo com a topologia apresentada no circuito da figura anterior, utilizado para realizar uma operação lógica, julgue o próximo item.

Uma das desvantagens da utilização da tecnologia MOS é o alto valor da corrente de porta, responsável pela maior parte da dissipação de potência nos circuitos.
