De acordo com a topologia apresentada no circuito da figura anterior, utilizado para realizar uma operação lógica, julgue o próximo item.

O circuito é uma implementação de uma porta NAND CMOS de duas entradas.

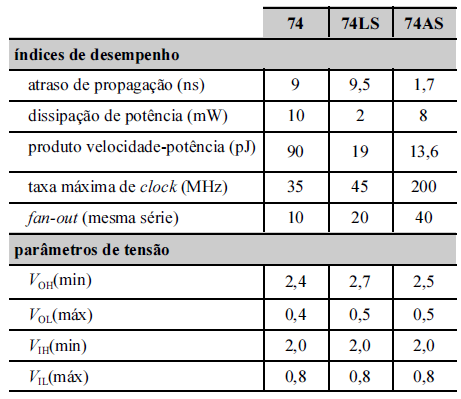

Tendo como base a tabela precedente, que apresenta parâmetros para famílias de circuitos lógicos, julgue o item subsecutivo.

Ainda que as famílias apresentadas sejam todas TTL, os requisitos de interface, corrente e tensão variam de acordo com a família utilizada.

Tendo como base a tabela precedente, que apresenta parâmetros para famílias de circuitos lógicos, julgue o item subsecutivo.

Entre as famílias da tabela, a 74AS possui o pior desempenho quanto à velocidade, pois é a que tem o menor produto velocidade-potência.

Tendo como base a tabela precedente, que apresenta parâmetros para famílias de circuitos lógicos, julgue o item subsecutivo.

A família 74LS tolera um spike de ruído negativo para o estado alto de 0,3 V.

Tendo como base a tabela precedente, que apresenta parâmetros para famílias de circuitos lógicos, julgue o item subsecutivo.

Entre as famílias apresentadas, a 74 possui maior capacidade de acionamento de entradas de mesma série.

Julgue o próximo item, a respeito de sistemas computacionais.

A arquitetura de Harvard diferencia-se da de Von Neumann por apresentar apenas um barramento físico externo, no qual se compartilham dados e endereços.

Julgue o próximo item, a respeito de sistemas computacionais.

Os sistemas operacionais de multitarefa cooperativa executam mais de um programa ao mesmo tempo, mas o programa que está em primeiro plano tem controle sobre o processador; no caso de esse programa falhar, o computador é bloqueado e tem de ser reiniciado.

Julgue o item que se segue, a respeito do conversor analógico-digital (A/D), considerando a complexidade dos circuitos e a influência da variação de temperatura.

Um conversor do tipo rampa simples possui uma menor dependência do valor convertido, em relação às variações de temperatura, se comparado ao conversor de integração por dupla rampa.

Com relação a sistemas de controle e processamento de sinais, julgue o item seguinte.

O critério de estabilidade de Routh possibilita determinar o número de polos de malha fechada que se situam no semiplano direito do mapa de polos e zeros, sem que haja necessidade de fatorar o polinômio do denominador.

Julgue o item que se segue, a respeito do conversor analógico-digital (A/D), considerando a complexidade dos circuitos e a influência da variação de temperatura.

O conversor por aproximação sucessiva possui um integrador digital, que aumenta a complexidade do circuito, mas com ganho em relação à sua robustez.
