A figura acima mostra um impulso unitário X(s) = 1 [V] aplicado nos terminais de entrada de um sistema dinâmico cuja função de transferência é H(s). A transformada de Laplace Y(s) do sinal observado nos terminais de saída possui um zero em s = !2, e pólos em s1 = 0, s₂ = - 1 e s₃ = -3. Sabendo-se que Y(1) = 3/4 [V], julgue o item subsequente.

Em regime permanente — \( ( t \rightarrow \infty) \), a amplitude de saída é 4/3 [V].

A figura acima mostra um impulso unitário X(s) = 1 [V] aplicado nos terminais de entrada de um sistema dinâmico cuja função de transferência é H(s). A transformada de Laplace Y(s) do sinal observado nos terminais de saída possui um zero em s = !2, e pólos em s1 = 0, s₂ = - 1 e s₃ = -3. Sabendo-se que Y(1) = 3/4 [V], julgue o item subsequente.

A função de transferência do sistema dinâmico é \( H(s) = { \large 0,75(s+2) \over s^3 + 4s^2 + 3s} \).

Uma onda eletromagnética plana e linearmente polarizada, esquematizada pelo feixe k_i, paralelo ao plano xy, conforme ilustrado acima, incide na interface entre dois meios lineares e isotrópicos caracterizados pelos índices de refração n₁ e n₂. Designando por \( \theta, \alpha \) e \( \beta \) os ângulos entre a normal à interface e os sentidos dos vetores de onda dos feixes incidente (k_i), refletido(k_r) e refratado (k_t), respectivamente, julgue o item que se segue.

Com respeito aos ângulos de reflexão (\( \alpha \)) e refração \( ( \beta) \), as seguintes relações são válidas: \( a= \theta \) e \( \beta = arcsen[n\,x\,sen( \theta)] \), onde n = n₂/n₁.

Uma onda eletromagnética plana e linearmente polarizada, esquematizada pelo feixe k_i, paralelo ao plano xy, conforme ilustrado acima, incide na interface entre dois meios lineares e isotrópicos caracterizados pelos índices de refração n₁ e n₂. Designando por \( \theta, \alpha \) e \( \beta \) os ângulos entre a normal à interface e os sentidos dos vetores de onda dos feixes incidente (k_i), refletido(k_r) e refratado (k_t), respectivamente, julgue o item que se segue.

No caso de uma onda eletromagnética incidente do tipo TE (transversal elétrica), os vetores de campo elétrico E dos feixes incidente, refletido e refratado são todos paralelos ao plano xy. Contrariamente, para uma onda eletromagnética incidente do tipo TM (transversal magnética), os vetores campo magnético H dos feixes incidente, refletido e refratado são perpendiculares ao plano xy.

Um gerador de tensão senoidal é acoplado a uma associação em série de um resistor de \( 2 K \Omega \) e um capacitor de \( 10 \mu F \), conforme ilustrado na figura acima. Sabendo-se que a impedância equivalente percebida pelo gerador é Z_i = (2 – j1) kS, em que j é a unidade imaginária, julgue o seguinte item.

Adotando-se como referência a fase da tensão senoidal do gerador, a amplitude e a fase da corrente i(t) em regime permanente são, respectivamente, \( I = 0,8 \sqrt{5}\,mA \) e \( \Phi_i = arctan(0,5) \).

Um gerador de tensão senoidal é acoplado a uma associação em série de um resistor de \( 2 K \Omega \) e um capacitor de \( 10 \mu F \), conforme ilustrado na figura acima. Sabendo-se que a impedância equivalente percebida pelo gerador é Z_i = (2 – j1) kS, em que j é a unidade imaginária, julgue o seguintes item.

A frequência da tensão senoidal do gerador é \( f = ( 50 / \pi) \) MHz.

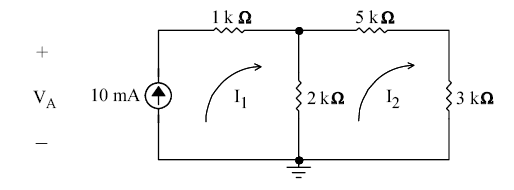

O circuito resistivo ilustrado acima é alimentado por uma fonte de corrente contínua de valor nominal 10 mA. Com base nessas informações, julgue os itens a seguir.

O circuito resistivo ilustrado acima é alimentado por uma fonte de corrente contínua de valor nominal 10 mA. Com base nessas informações, julgue os itens a seguir.

O circuito resistivo ilustrado acima é alimentado por uma fonte de corrente contínua de valor nominal 10 mA. Com base nessas informações, julgue o item a seguir.

A corrente total através do resistor de 2 k\( \Omega \) é I₁ – I₂ = 7 mA.
