A ponte de Wheatstone é um circuito muito utilizado para a determinação de uma resistência elétrica desconhecida por detecção de nulo.

Considerando-se que a ponte esteja equilibrada (!$ R_1 R_4=R_2 R_3 !$), temos que !$ V_1 !$=0. Considerando-se que !$ R_2=R_4 !$=200 !$ Ω !$, e que um PT100 a 80 ºC é ligado em !$ R_1 !$ (desprezando-se as resistências dos fios conectando o PT100 à ponte de Wheatstone), qual deve ser o valor de !$ R_3 !$ em que !$ V_1 !$=0, se a resistência do PT100 segue a equação R=100(1+0,00385T)?

A pirâmide da automação industrial, mostrada a seguir, é uma representação muito utilizada para indicar a estruturação usualmente empregada nos projetos de automação industrial.

Considerando-se que o nível 1 é o que contém os instrumentos de campo (como sensores e atuadores), e o nível 2 é o que contém os dispositivos de controle (como CLPs e SDCDs), assinale a alternativa que apresenta redes tipicamente utilizadas comunicando estes níveis.

De modo a simplificar a manutenção da comunicação entre os diversos níveis de dados em automação industrial, em 1996 foi proposto o padrão OPC (antigamente conhecido como OLE for Process Control, mas hoje em dia conhecido como Open Platform Communications).

Esse padrão, atualmente conhecido como OPC Clássico, foi largamente empregado na indústria, principalmente na comunicação entre CLPs e SCADAs. Sobre ele é correto afirmar que se trata de um

Os sistemas supervisórios são sistemas digitais para a monitoração e a operação da planta, gerenciando diversas variáveis do processo (sejam elas digitais ou analógicas). Normalmente são divididos em dois grandes grupos: as IHMs (Interfaces Homem-Máquina) e o SCADA (Sistema de Controle Supervisório e Aquisição de Dados, do inglês Supervisory Control And Data Acquisition). Em relação a esses dois grupos, considere as seguintes afirmações.

I - As IHMs normalmente se encontram no chão-de-fábrica, próximas aos equipamentos que estão sendo controlados/ monitorados. São muito comuns no contexto de máquinas de comando numérico (CNC).

II - Os sistemas SCADA normalmente são implementados em computadores pessoais comuns. Sua comunicação pode ser feita diretamente com os CLPs e remotas em campo, ou pode-se ter uma estação responsável por centralizar os dados de comunicação da rede de controle e instrumentação e fornecê-los, via rede de comunicação, para as demais estações.

III - É comum que os sistemas SCADA tenham controle de acesso de usuários e exibam/permitam diferentes dados e comandos para diferentes níveis de usuários.

IV - Os sistemas supervisórios não são capazes de indicar alarmes e eventuais condições fora do padrão normal de operação.

É correto afirmar que

Considere o programa apresentado a seguir.

Sobre o seu funcionamento é correto afirmar que,

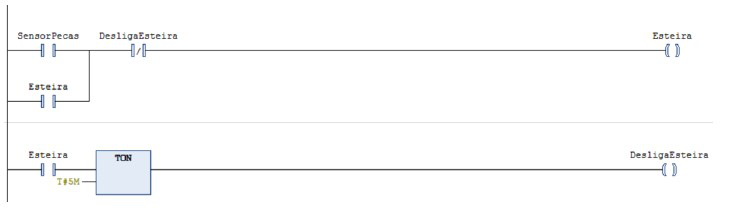

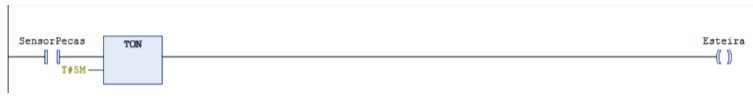

Uma esteira transportadora deve ser acionada toda vez que um sensor de detecção de peças é ativado em sua entrada. A esteira deve ser mantida acionada até que se passem 5 minutos da última vez que o sensor de peças esteve ativo.

Tendo isso em mente, considere os 3 trechos de programas apresentados a seguir.

I)

II)

III)

O comportamento desejado é apresentado apenas em

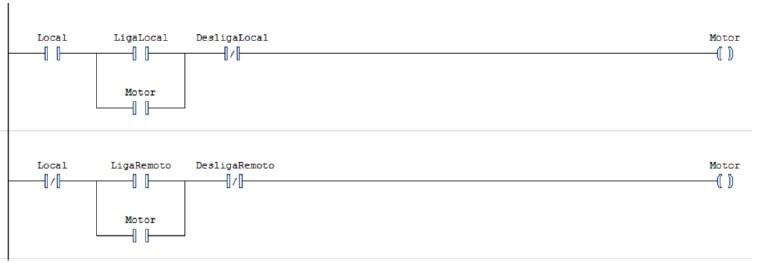

Um engenheiro, ao se esquecer do ciclo de varredura (scan) de um CLP, escreveu o seguinte programa em Ladder para a implementação de um comando local/remoto de um motor:

Considere as seguintes afirmações sobre este programa.

I – Se a variável Local estiver acionada, o motor estará desligado.

II – Se a variável Local não estiver acionada, o motor será comandado por meio das variáveis LigaRemoto e DesligaRemoto.

III – Se a variável Local estiver acionada, o motor será comandado por meio das variáveis LigaLocal e DesligaLocal.

IV – Se a variável Local não estiver acionada, o motor estará desligado.

Está correto apenas o que se afirma em

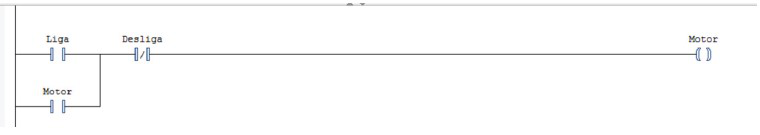

Considere a lógica de selo apresentada em linguagem Ladder a seguir para a implementação do acionamento de um motor por meio de uma botoeira com comando de liga e desliga no campo.

Sobre essa lógica, é correto afirmar que

Assinale a alternativa que contém linguagens de programação de CLPs definidas pela norma IEC 61131-3.

Assinale a alternativa que descreve o funcionamento de um Controlador Lógico Programável (CLP), considerando- se o seu ciclo de varredura (scan).
