Considere o circuito digital a seguir.

A expressão booleana que equivale ao resultado lógico deste circuito é

A chave no circuito a seguir está fechada por um longo período de tempo ligando a fonte de alimentação cc ao circuito. No instante de tempo t = 0 ela é aberta.

O valor de v(t) para t!$ \ge !$ 0 é

Para o circuito a seguir, considere o diodo ideal.

Qual é o valor da corrente I, em mA?

Uma operação matemática muito empregada na tratativa de sinais e sistemas consiste na integral de convolução. A depender do grau de complexidade dos sinais, tal operação pode ser facilmente realizada no domínio do tempo (pautando-se na definição formal da referida operação).

Diante do exposto, dados dois sinais !$ x(t) !$ e !$ y(t) !$, respectivamente representados por !$ Ae !$^3t !$ u(t) !$ e !$ Bu(t) !$ com A e B constantes reais e !$ u(t) !$ correspondente ao degrau unitário, assinale a alternativa que corretamente associa a operação !$ x(t) !$ * !$ y(t) !$ para todo t.

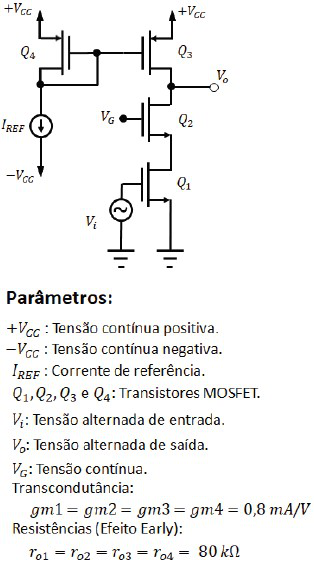

A figura a seguir ilustra um amplificador transistorizado com carga ativa.

Determine o ganho do amplificador.

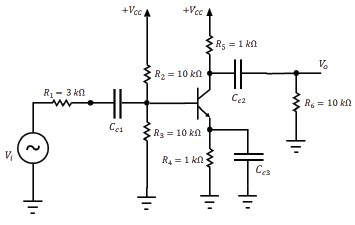

A figura a seguir ilustra um amplificador emissor-comum discreto que emprega uma topologia de polarização clássica. Considere que os capacitores de acoplamento (C_C1, C_C2 e C_C3) possuem valores de capacitâncias iguais a infinito, a transcondutância (gm) igual a 90 mA/V e hfe igual a 180.

A resistência de entrada do amplificador é

O transistor bipolar de junção é um dispositivo semicondutor amplamente utilizado na construção de dispositivos eletrônicos. Avalie as afirmações sobre o funcionamento de um Transistor Bipolar de Junção (TBJ).

I - Na região ativa de um amplificador emissor-comum, as junções base-coletor e base-emissor são polarizadas diretamente.

II - O parâmetro !$ β !$ de um transistor TBJ aumenta com a diminuição da temperatura.

III - O teorema da superposição é aplicável à análise e ao projeto das componentes CC e CA de um circuito TBJ, permitindo a separação da análise das respostas CC e CA do sistema.

IV - O ganho de tensão com carga de um amplificador emissor-comum é menor do que o ganho de tensão sem carga.

Está correto apenas o que se afirmar em

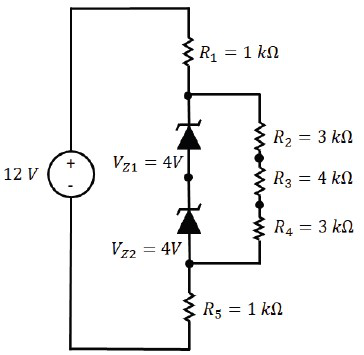

Determine a potência absorvida pelo diodo Zener Z₁, conforme circuito mostrado na figura a seguir.

(Desconsidere a resistência interna do diodo Zener).

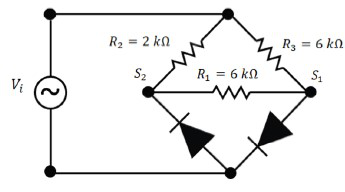

A retificação de onda completa pode ser realizada por meio da configuração em ponte com dois diodos, conforme ilustrado na figura a seguir.

Qual é o valor médio da tensão de saída entre os terminais S₁ e S₂, quando é aplicada uma tensão senoidal de 80 V de amplitude? (Considere diodo ideal.)

Considere a figura a seguir, que ilustra um filtro passivo de primeira ordem composto por elementos ideais.

Qual o tipo do filtro e a sua respectiva frequência de corte representados?
