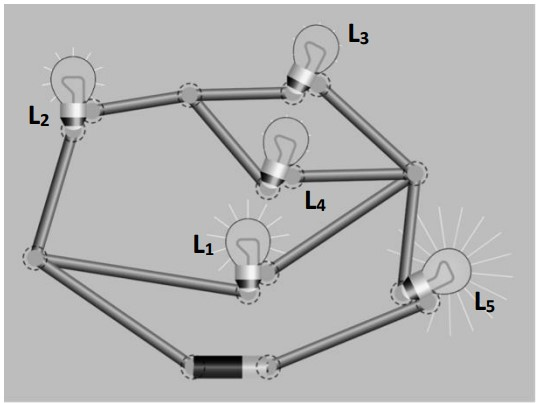

Um circuito é alimentando por uma fonte ideal de tensão contínua e constante. Esta alimenta um conjunto de 5 lâmpadas ideais e idênticas conforme figura abaixo.

Se a Lâmpada L₃ for retirada do circuito e deixando o circuito aberto em L₃ o que acontece com os brilhos percebidos pelas demais lâmpadas?

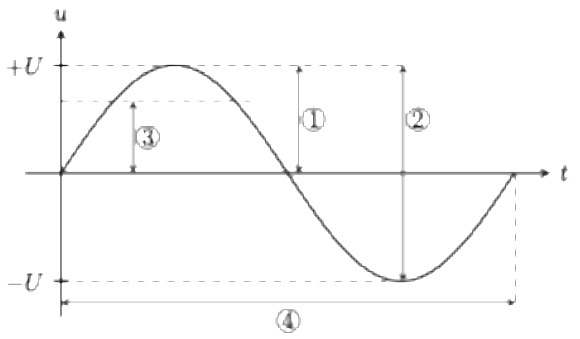

O gráfico desta questão representa a oscilação da tensão de uma rede elétrica alternada de uma tomada residencial (U = 127V).

O valor de 127V das tomadas residenciais é melhor representado pelo número

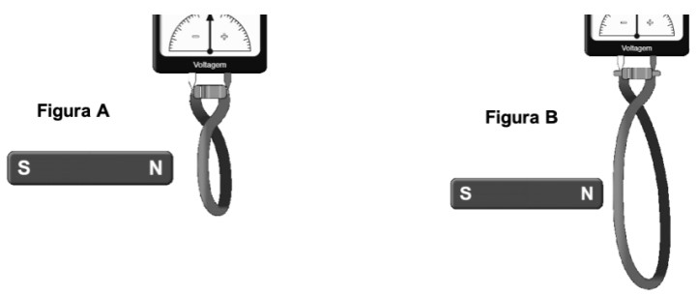

No experimento clássico de indução Faraday/Lenz aproxima-se o mesmo ímã, com a mesma velocidade, de duas espiras diferentes. As duas espiras são feitas a partir de fios idênticos de resistividade ρ, porém a segunda espira (figura B) tem o dobro do raio da primeira espira (figura A), conforme mostram as figuras abaixo.

Nomeia-se a força eletromotriz induzida em A como ε_A e a corrente induzida em A como i_A. Essas mesmas grandezas para situação B são ε_B e i_B. Assinale a alternativa que apresenta as informações corretas sobre a comparação entre essas variáveis.

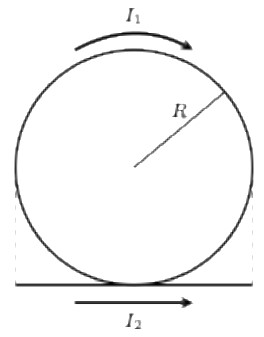

Imagine uma situação em que um fio forma uma espira circular percorrido por uma corrente I₁ no sentido horário. Há, na parte inferior da espira, um fio retilíneo de comprimento 2R no qual o ponto médio tangencia a espira. Este fio é percorrido por uma corrente I₂. Esta situação está representada na figura a seguir.

Determine a razão entre a corrente I₁ e a corrente I₂ para que o campo magnético (B) seja nulo no centro da espira

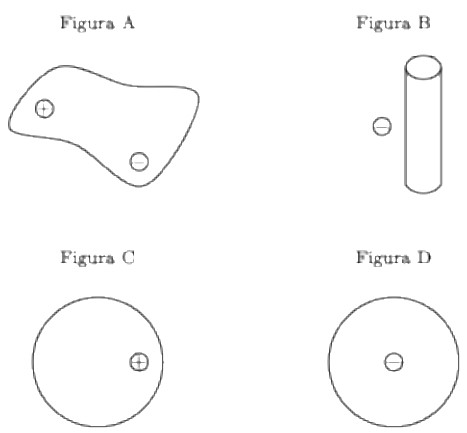

As figuras a seguir (A, B, C, D) representam quatro distribuições de carga e quatro superfícies gaussianas. As cargas representadas possuem o mesmo módulo.

Assinale se o fluxo eletrostático é nulo ou não-nulo em cada superfície na ordem A, B, C, D.

Uma amostra de um gás ideal é submetida ao processo cíclico abca mostrado na figura abaixo. A escala do eixo vertical é definida por p_b = 6,0 kPa e p_ac = 2,0 kPa. A temperatura no ponto a é 300 K. Determine a temperatura do gás no ponto b?

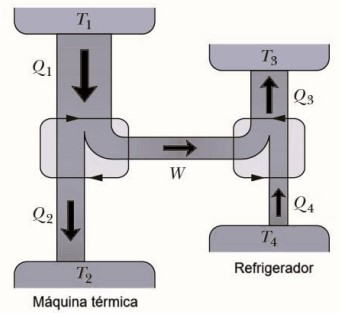

A figura abaixo representa uma máquina de Carnot que opera entre as temperaturas T₁=400 K e T₂= 200 K e aciona um refrigerador de Carnot que opera entre as temperaturas T₃=360 K e T₄= 240 K. Determine a razão Q₃/Q₁.

Um pequeno aquecedor elétrico de imersão é usado para aquecer 100 g de água para uma xícara de café instantâneo. O aquecedor é rotulado como '300 watts'. Calcule, aproximadamente, o tempo necessário para aquecer toda essa água de 25°C a 100°C, ignorando quaisquer perdas de calor.

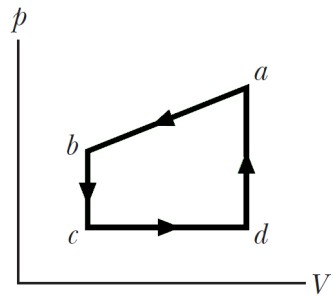

A figura abaixo representa um ciclo fechado para um gás (a figura não está desenhada em escala). O módulo da variação da energia interna do gás ao se mover de a para c ao longo do caminho abc é de 220 J. Ao se mover de c para d, 160 J devem ser transferidos para ele como calor. Uma transferência adicional de 100 J como calor é necessária enquanto se move de d para a. Quanto trabalho é realizado pelo gás ao se mover de c para d?

Uma partícula oscila em torno da posição de equilíbrio, em Movimento Harmônico Simples (MHS). A energia mecânica total do sistema é de 0,5 J, a amplitude da oscilação é de 40 cm e o módulo da velocidade máxima da partícula é de 2 m/s. Desprezando as forças dissipativas, determine a frequência da oscilação em Hertz.
