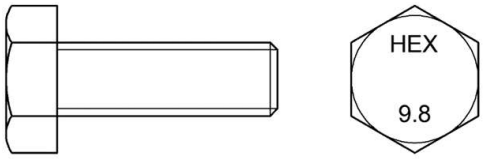

A norma ISO 898-1 define algumas características mecânicas de elementos de fixação feitos em aço-carbono e ligas de aço. Uma dessas características é a classe de resistência, que é indicada na cabeça do parafuso por meio de dois números separados por um ponto.



Assinale a alternativa que apresente o valor CORRETO da resistência à tração nominal e do limite de escoamento, respectivamente, para o parafuso apresentado.

Bombas são máquinas cuja função é produzir o deslocamento de um líquido por meio de escoamento. Essa máquina é capaz de transformar trabalho mecânico em energia hidráulica (MACINTYRE, 1997). Sobre bombas, analise as afirmações abaixo e em seguida assinale a alternativa CORRETA:

I. Bombas volumétricas têm como principal característica a trajetória da partícula líquida em relação ao órgão que transfere energia ao líquido. A partícula possui, aproximadamente, a mesma trajetória do órgão.
II. Bombas de pistão, diafragma, rotativa e centrífuga são exemplos de Bombas Deslocamento Positivo.
III. A cavitação é um processo em que pequenas bolhas são formadas no interior de determinadas regiões da bomba, devido a um processo de vaporização do líquido. Quando essas bolhas são levadas a zonas de alta pressão, causam choques de alta intensidade, podendo danificar os elementos da bomba.
IV. Em uma bomba de sucção negativa, também chamada de bomba afogada, o eixo da bomba está localizado em um nível acima do líquido do reservatório de sucção.


Fonte: MACINTYRE, Archibald Joseph. Bombas e instalações de bombeamento. 2. ed., rev. Rio de Janeiro: LTC, c 2013.

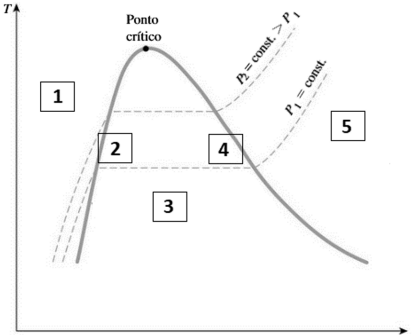

Segundo Çengel e Boles (2013), uma substância que possui a mesma composição química na sua extensão é chamada de substância pura. O diagrama T-n abaixo descreve o comportamento de uma substância pura qualquer. Assinale a alternativa que corresponda às lacunas do diagrama.



Fonte: Adaptado de ÇENGEL, Y. A., BOLES, M. A., 2013, “Termodinâmica”, 7ª Edição, McGraw. Hill, Porto Alegre. p. 120.

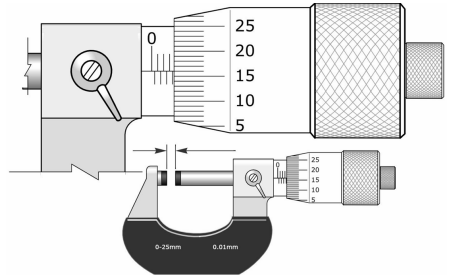

Qual é a leitura indicada pelo micrômetro?

Disponível em: www.stefanelli.eng.br (Adaptado). Acesso em: 10 jul. 2024.

Segundo a NBR 5462/1994, quanto à classificação geral da manutenção:

( ) Manutenção corretiva é efetuada após a ocorrência de uma pane destinada a recolocar um item em condições de executar uma função requerida.
( ) Manutenção preventiva é efetuada em intervalos predeterminados, ou de acordo com critérios prescritos, destinada a reduzir a probabilidade de falha ou a degradação do funcionamento de um item.
( ) Manutenção preditiva permite garantir uma qualidade de serviço desejada, com base na aplicação sistemática de técnicas de análise, utilizando-se de meios de supervisão centralizados ou de amostragem.
( ) Manutenção preditiva é efetuada em intervalos predeterminados, ou de acordo com critérios prescritos, destinada a reduzir a probabilidade de falha ou a degradação do funcionamento de um item.

Indique V para as sentenças verdadeiras e F para as falsas:

Para se realizar as operações de usinagem, são necessárias ferramentas de corte. Conforme Groover (2017), insertos de metal duro são muito utilizados como ferramentas no processo de usinagem e podem possuir diversos formatos de acordo com sua aplicação e tipo de material. Assinale a alternativa que indica qual dos incertos exige mais potência do equipamento e produz maior tendência à vibração do equipamento.

(Groover, Mikell P. Fundamentos da moderna manufatura, v. 2, 5. ed. – Rio de Janeiro: LTC, 2017.)

Assinale a alternativa que identifica, respectivamente, os ciclos de potência pelos diagramas T-s apresentados abaixo.

(ÇENGEL, Y. A., BOLES, M. A., 2013, Termodinâmica, 7ª Edição, McGraw. Hill, Porto Alegre. p. 504.)

Um eixo de diâmetro nominal 38 mm está passando por uma inspeção de qualidade e seu diâmetro é verificado por meio de um micrômetro conforme a figura a seguir. A leitura do instrumento pode ser visualizada abaixo. Assinale a alternativa que indica a diferença entre o diâmetro nominal e a medida realizada.

Considere um cilindro hermeticamente fechado por um êmbolo de seção cilíndrica e massa desprezível, cujo movimento vertical é livre. Em um primeiro estágio, foi colocada uma massa m desconhecida sobre o êmbolo. Dentro do cilindro, está contido um gás ideal sob pressão de 0,3 kgf/cm², na temperatura de 500 K e altura H de 50 mm. Em um segundo estágio, a massa sobre o êmbolo é alterada para 2 kg. Com essa alteração, a altura H passou para 120 mm e a temperatura do gás para 400 K. Assinale a alternativa que indica a massa m desconhecida do primeiro estágio e a pressão do gás P no segundo estágio.

A figura a seguir demonstra um ciclo de refrigeração ideal. Os dados do compressor utilizado são apresentados na tabela abaixo. Com base nos dados fornecidos a seguir, calcule o Coeficiente de Performance (COP) do refrigerador e indique a alternativa CORRETA.
(Adaptado de Kirkpatrick, A. T. Introduction to Refrigeration and Air Conditioning Systems - Theory and Applications, Springer, 2ª Edição, 2022.)
