Dada a estrutura a seguir:

Indique qual das imagens corresponde ao Diagrama de Momento Fletor desta estrutura:

Para a estrutura a seguir, determine a magnitude da reação de apoio do rolete:

O seguinte redutor de velocidades utiliza de uma combinação de um par engrenado entre A e B, e uma transmissão por correias entre C e D. A engrenagem B e a polia C estão no mesmo eixo-árvore e, portanto, são solidárias.

Considere que: n_A = 1000 rpm, Z_A = 40 dentes, Z_B = 25 dentes, d_C = 40 mm e d_D = 100 mm. As engrenagens têm módulo m = 2,5 mm.
Se o sentido de rotação da engrenagem A é horário, determine a rotação e o sentido da polia D, respectivamente

Uma janela de vidro tem coeficiente de condução kv = 1,5 W / (m.K) com espessura de 8 cm. A janela tem 1,2 m de largura e 0,8 m de comprimento. Sabendo que as temperaturas interna e externa são de Ti = 25 ºC e Te = -15 ºC, respectivamente, determine a taxa de transferência de calor através da janela.

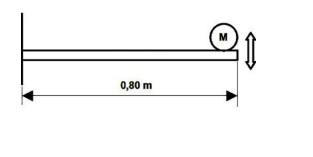

Um motor (M), com massa de 20 kg, está montado na extremidade de uma viga horizontal de massa desprezível. Este motor contém um desbalanceamento tal que pode ser aproximado como uma massa desbalanceada com 5 kg e localizada a 120 mm do eixo de rotação. Com o motor desligado, a deflexão observada na extremidade da viga é de 25 mm. Determine a amplitude da vibração do motor, em milímetros, no regime permanente, quando sua velocidade angular é de 10 rad/s. A amplitude da vibração é dada por: C = (F / k) / [1 - (ω / ωn )2 ], onde F é a amplitude da força de excitação, k é a rigidez da estrutura, ω é a velocidade angular da excitação e ωn é a frequência natural da estrutura. Utilize g = 10 m/s².

O homem da figura a seguir está sentado em um banco giratório, mantendo os braços estendidos e segurando em cada mão um peso de 5 kg. Ele gira a uma velocidade de 3,6 rad/s nessa posição. O homem move os pesos, visando aumentar a velocidade angular para 7,2 rad/s. Calcule qual deve ser a distância dos pesos em relação ao eixo de rotação para esta nova condição. Considere que o homem pesa 80 kg e possui um raio de giração de 20 cm em relação ao eixo z. Despreze a massa dos braços, o atrito e as dimensões dos pesos.

Adaptado de HIBBELER, R. C. Dinâmica: mecânica para engenharia. 10. ed. São Paulo: Pearson Prentice Hall, 2009.)

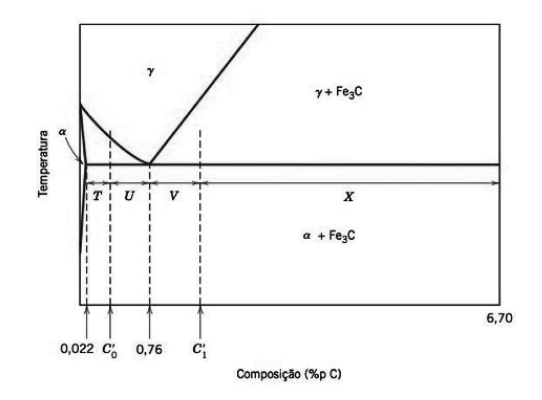

A microestrutura de uma liga ferro-carbono consiste em ferrita proeutetoide e perlita; as frações mássicas desses dois microconstituintes são de 0,42 e 0,58, respectivamente. Dado o diagrama Fe-C a seguir, determine a concentração de carbono nessa liga.
(Adaptado de CALLISTER JR., W. D.; RETHWISCH, D. G. Ciência e Engenharia dos Materiais: Uma Introdução. LTC, v. 8° Edição, 2012.)

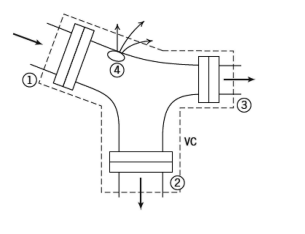

Considere o escoamento permanente de água (ρ = 1000 kg/m³) em uma junção de tubos conforme mostrado na figura a seguir. As áreas das seções são transversais são: A1 = 0,3 m³, A2 = 0,2 m³ e A3 = 0,15 m³. Há ainda um vazamento, para fora da tubulação, em (4) com uma vazão volumétrica estimada em 0,15 m³/s. As velocidades médias nas seções (1) e (3) são V1 = 6 m/s e V3 = 10 m/s, respectivamente. Determine a velocidade do escoamento que sai na seção (2).
(Adaptado de Fox, R.W., McDonald, A.T. e Pritchard, P.J., Introdução à Mecânica dos Fluidos, 8ª ed., LTC, 2014)

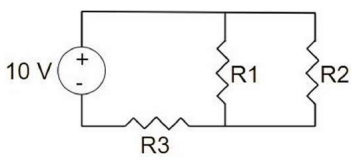

Determine a resistência equivalente (Req) para a associação de resistores do circuito a seguir. Considere: R1 = R2 = 1 kΩ, R3 = 2,2 kΩ.

Leia o texto e responda o que se pede:

Nomenclatura das rodovias federais

    A nomenclatura das rodovias é definida pela sigla BR, que significa que a rodovia é federal, seguida por três algarismos. O primeiro algarismo indica a categoria da rodovia, de acordo com as definições estabelecidas no Plano Nacional de Viação. Os dois outros algarismos definem a posição, a partir da orientação geral da rodovia, relativamente à Capital Federal e aos limites do País (Norte, Sul, Leste e Oeste) [...].

Disponível em: https://www.gov.br/dnit/pt-br/rodovias/rodovias-federais/nomenclatura-das-rodovias-federais (Adaptado). Acesso em: 02 abr. 2024.

Assinale a alternativa INCORRETA quanto à identificação das rodovias e seu sentido.
