Observe a Figura 12 e assinale a alternativa correta.

Sobre segurança em laboratório, relacione a Coluna 1 à Coluna 2, associando as classes de fogo às descrições.

Coluna 1
1. Fogo classe A. 2. Fogo classe B. 3. Fogo classe C.

Coluna 2
( ) Fogo envolvendo equipamentos e instalações elétricas energizadas.
( ) Fogo envolvendo líquidos e/ou gases inflamáveis ou combustíveis, plásticos e graxas que se liquefazem por ação do calor e queimam somente em superfície.
( ) Fogo envolvendo materiais combustíveis sólidos, tais como madeiras, tecidos, papéis, borrachas, plásticos termoestáveis e outras fibras orgânicas, que queimam em superfície e profundidade, deixando resíduos.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Analise a Figura 11 abaixo, que apresenta um circuito de associação de indutores:

Considerando as informações apresentadas, assinale a alternativa que indica o indutor equivalente.

Determine a potência aparente S e a corrente I, ambas em módulo, de um motor que consome 27 kW com FP = 0,90 (fator de potência) para a tensão de 220 V.

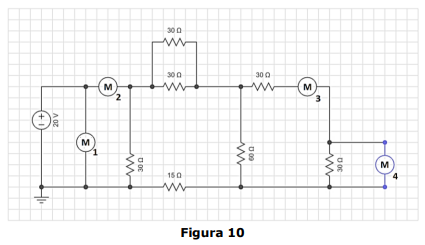

Na Figura 10, os dispositivos M_i são multímetros conectados e configurados para efetuar medidas elétricas ao longo do circuito:





Para o circuito em questão, determine qual configuração de cada multímetro é a mais adequada para a realização das medidas. Considere que o multímetro terá comportamento ideal para todas as configurações apresentadas, e os instrumentos de medição não devem alterar o correto funcionamento do circuito.

Um equipamento avariado necessita ter o transformador da fonte substituído. Devido aos aspectos construtivos do equipamento em questão, será necessário confeccionar um novo, observando-se as características do transformador original. O transformador original é monofásico e, para fins de projeto, será considerado ideal, tem tensão no primário de 220 V e tensão no secundário de 11 V. O secundário do transformador original tem 50 espiras e alimentará uma carga de 500 W. Para confecção do novo transformador, assinale a alternativa que apresenta, correta e respectivamente, o número de espiras no primário (N1), a corrente circulante do primário (I_P) e a corrente circulante do secundário (I_S) do transformador.

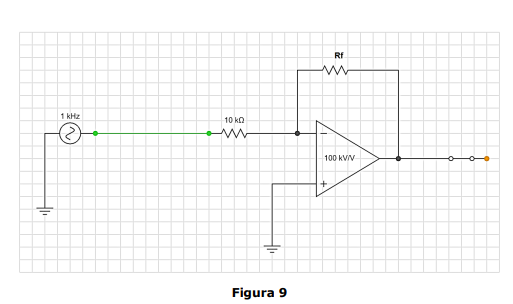

Considerando o circuito da Figura 9, analise as assertivas abaixo:

I. Trata-se de um amplificador operacional em circuito inversor.

II. Para Rf = 1 M Ohms, o ganho do circuito é de 20 dB.

III. Para Rf = 100 K Ohms, o ganho do circuito é de 10 dB.

IV. A expressão da saída do circuito é V out = Vin ( Rf / Rin).

Quais estão corretas?

Sobre acionamento de máquinas elétricas, relacione a Coluna 1 à Coluna 2.

Coluna 1

1. Partida estrela-triângulo.

2. Inversores de frequência.

3. Partida com rotor de anéis.

4. Inversão do sentido de rotação.

Coluna 2

( ) Aplica-se a motor de indução trifásico com rotor em gaiola.

( ) Alteração da sequência das fases de alimentação do motor de indução trifásico.

( ) Aplica-se a motor de indução trifásico com o rotor bobinado.

( ) Acionamento e controle da velocidade por variação de amplitude e frequência de alimentação do motor CA.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

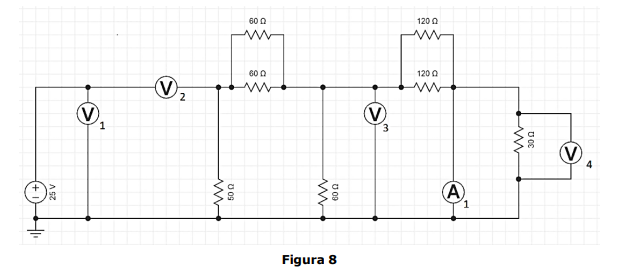

Para o circuito da Figura 8, considere os voltímetros e o amperímetro abaixo como ideais:

Analisando a disposição dos componentes e dos instrumentos de medida, analise as assertivas abaixo:

I. Todos os instrumentos de medida estão corretamente conectados.

II. Não existe corrente circulante no circuito, devido ao voltímetro V₂.

III. O amperímetro A₁ está incorretamente conectado no circuito.

IV. A tensão lida no voltímetro V₁ é de 0 (zero) V.

Quais estão corretas?

Em referência aos conhecimentos básicos de segurança em laboratório, assinale a alternativa que indica uma ação que NÃO deve ser feita ao constatar que uma pessoa está tendo uma convulsão.
