No desenho técnico, é comum a representação através de cortes. Os cortes auxiliam na leitura de componentes internos de relevância, em projetos de componentes isolados ou conjuntos. Neste aspecto, assinale a alternativa CORRETA sobre a definição de cortes no desenho técnico:

Com relação aos evaporadores empregados em sistemas de refrigeração, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) O resfriador de duplo tubo é indicado para o resfriamento de líquidos, mas tem como desvantagem um reduzido coeficiente global de transferência de calor.

( ) Um sistema de refrigeração instalado em uma câmara frigorífica vai operar em uma pressão de evaporação bem maior do que um sistema de refrigeração utilizado para produção de água gelada.

( ) O evaporador do tipo inundado apresenta reduzido coeficiente de transferência de calor entre o fluido refrigerante e o meio refrigerado.

( ) Para sistemas com evaporadores secos o dispositivo de expansão mais indicado é o tubo capilar.

( ) Um evaporador de sobrealimentação líquida é aquele em que a quantidade de líquido circulada através do evaporador é consideravelmente maior em relação àquela que pode ser vaporizada.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

fenômeno que ocorre quando a frequência da força atuante num sistema mecânico coincide com a frequência natural de vibração do sistema é chamado:

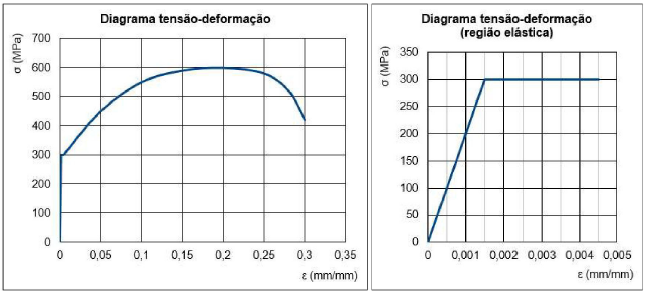

As figuras a seguir mostram dois gráficos referentes ao diagrama tensão-deformação de um material metálico, obtido através de ensaio de tração. Com base no diagrama exposto, podemos afirmar que os módulos de elasticidade e de resiliência do material valem, respectivamente:

Considere o problema de uma esfera aquecida imersa em um fluido. Seja “n" o coeficiente de transferência de calor por convecção entre a esfera e o fluido, “R" o raio da esfera, “A_e” a área superficial externa da esfera, “V” o volume da esfera, “c” o calor específico, “k_s” a condutividade térmica e “r” a massa específica do material de que é feito a esfera, “T” a temperatura da esfera, “T!$ ∞ !$” a temperatura do fluido, e “t” o tempo.

I. O método da capacitância global deve ser utilizado quando a resistência térmica de convecção entre o fluido e a esfera é muito menor do que a resistência térmica de condução na esfera.

II. Quanto menor o número de Biot (Bi = h*R/k_s), mais adequado é o emprego do método da capacitância global.

III. O balanço de energia correspondente ao método da capacitância global é dado por: - h*A_s*(T — T!$ ∞ !$) = r*V*C*(dT/dt)

IV. Considere uma esfera de poliestireno rígido (PS) com condutividade térmica k_s = 0,04 W/m.K, raio R = 0,1 m, imersa em um tanque contendo água, em uma situação de convecção forçada ao redor da esfera, onde h = 10.000 W/m².K; nesse caso, o método da capacitância global é altamente recomendado para a obtenção da evolução temporal da temperatura da esfera.

Assinale a alternativa que apresenta somente as afirmativas CORRETAS.

Seja um sistema gasoso fechado que recebe uma quantidade de calor finita do meio externo e possui um embolo móvel acoplado a uma máquina que fornece ou recebe trabalho independente do que venha a ocorrer com o sistema. Podemos afirmar, em relação ao seu estado inicial, que:

I. O sistema aumentará sua energia interna se receber trabalho.

II. O sistema diminuirá sua energia interna se realizar trabalho.

III. O sistema realizará trabalho aumentando sua energia interna.

IV. O sistema realizará trabalho.

V. O sistema receberá trabalho.

Assinale a alternativa que apresenta somente a(s) afirmativa(s) CORRETA(S):

Com relação aos amplificadores operacionais, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) A configuração buffer ou seguidor de tensão possuí ganho de 0dB.

( ) A configuração amplificador inversor possuí ganho mínimo com módulo igual a 1 (um)

( ) A tensão de saída de amplificadores operacionais é sempre menor que tensão de alimentação.

( ) Um amplificador operacional pode ser tratado como ideal quando seu ganho em malha aberta for elevado e suas entradas possuírem baixa impedância.

( ) A configuração amplificador diferencial é utilizada quando se deseja uma maior imunidade a ruídos de modo comum.

Assinale a alternativa que contém a sequência CORRETA de associação, de cima para baixo.

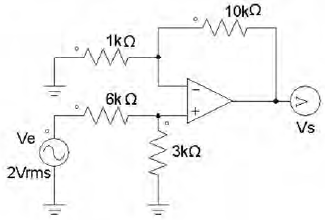

No circuito a seguir usa-se um Amplificador Operacional com ganho de malha aberta Avo = 3000 e alimentação com fonte simétrica de ± 15VCC. Assinale a alternativa que indica CORRETAMENTE o valor eficaz da tensão de saída Vs, quando a tensão de entrada Ve, for igual a 2Vrms, considerando todos os outros parâmetros do Amplificador Operacional ideal.

A "Saúde e Segurança" dos Servidores do Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina (IFSC) é uma preocupação permanente das gestões da instituição. As ações referentes as condições de trabalho para os servidores orientam-se pela legislação vigente e, a norma de referência para abordagem dos Riscos Ocupacionais Ergonômicos e a Norma Regulamentadora 17 (NR17), denominada de Ergonomia. Pela natureza educacional da Instituição muitas das "atividades exigem solicitação intelectual e atenção constante", nos locais onde são executadas tais atividades, como por exemplo "salas de controle, laboratórios, escritórios, salas de desenvolvimento ou análise de projetos dentre outros" para esses ambientes segundo a NR17 são recomendadas condições de conforto, como:

I. níveis de ruído de acordo com o estabelecido na NBR 10152, norma brasileira registrada no INMETRO;

II. índice de temperatura efetiva entre 20ºC (vinte) e 23ºC (vinte e três graus centígrados);

III. velocidade do ar não superior a 0,80 m/s;

IV. umidade relativa do ar não inferior a 40 (quarenta) por cento.

Assinale a alternativa que apresenta somente as afirmativas CORRETAS.

A medição contábil é o processo de apuração e ajuste das quantidades de geração e consumo de energia elétrica, possibilitando a contabilização da energia comercializada pelos agentes. O processamento dos dados é chamado de Agregação Contábil da Medição. Sobre o processo de Medição Contábil considere as proposições a seguir enumeradas.

I. O ponto virtual onde a geração e o consumo se igualam é denominado "Centro de Gravidade" e é neste ponto que são consideradas todas as compras e vendas de energia na CCEE. A existência deste ponto virtual torna possível a comercialização de energia desconsiderando a localização entre as medições realizadas em diferentes pontos reais do Sistema Interligado Nacional (SIN).

II. Ajustes são necessários, pois quando a geração está atendendo ao consumo ocorrem perdas elétricas no sistema de transmissão. Essas perdas são rateadas entre os agentes proprietários de pontos de medição de geração e de consumo. Por meio do rateio das perdas, garante-se que a geração efetiva total do sistema coincida com a carga efetiva total do sistema.

III. Medidores e transformadores de potencial e de corrente são equipamentos associados que constituem o Sistema de Medição para Faturamento (SMF), que são utilizados para medir o fluxo de energia. Os medidores são conectados ao Sistema de Coleta de Dados de Energia (SCDE), que é o sistema responsável pela coleta diária (realizada das Oh às 10h) e pelo tratamento dos dados de medição.

IV. Com o SCDE, o agente tem praticidade no envio dos dados de medição à CCEE, além de ter disponível o acompanhamento diário dos dados disponibilizados.
