Com relação aos evaporadores empregados em sistemas de refrigeração, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) O resfriador de duplo tubo é indicado para o resfriamento de líquidos, mas tem como desvantagem um reduzido coeficiente global de transferência de calor.

( ) Um sistema de refrigeração instalado em uma câmara frigorífica vai operar em uma pressão de evaporação bem maior do que um sistema de refrigeração utilizado para produção de água gelada.

( ) O evaporador do tipo inundado apresenta reduzido coeficiente de transferência de calor entre o fluido refrigerante e o meio refrigerado.

( ) Para sistemas com evaporadores secos o dispositivo de expansão mais indicado é o tubo capilar.

( ) Um evaporador de sobrealimentação líquida é aquele em que a quantidade de líquido circulada através do evaporador é consideravelmente maior em relação àquela que pode ser vaporizada.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

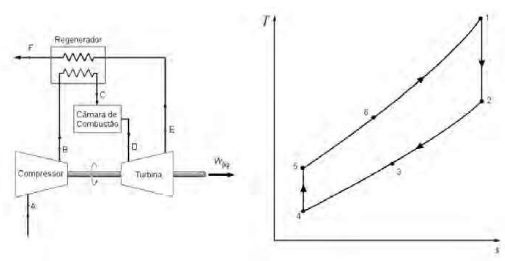

Afigura abaixo representa um sistema turbina a gás e ao lado os estados termodinâmicos desse ciclo representado pelo diagrama temperatura (T) e entropia (S). O ciclo é regenerativo, e está operando de maneira ideal e em regime permanente.

Os pontos A, C, D e F estão associados ao gráfico, respectivamente pelos pontos:

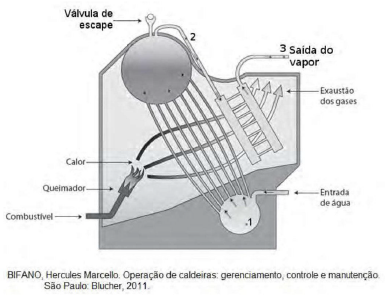

A figura abaixo é a representação de uma caldeira aquatubular. Sabendo que a única fonte de calor do ciclo é essa caldeira, podemos dizer que os pontos 1, 2 e 3 indicados na figura tem a água nos seguintes estados, respectivamente:

figura a seguir mostra um esquema de funcionamento da máquina de uma locomotiva a vapor com pistão de dupla atuação (modelo Baldwin 2-8-2). Essa locomotiva possuía dois pistões de 500 mm de diâmetro e 400 mm de curso, que operavam com vapor saturado à pressão de 12 bar (T = 192ºC, entalpia do vapor saturado = 2.790 kJ/kg, entalpia do líquido saturado = 815 kJ/kg, densidade = 6,7 kg/m³). Considerando que cada pistão faz um ciclo completo de ida e volta a cada segundo, calcule a potência motriz dessa locomotiva. Calcule o rendimento térmico desse sistema em relação à entalpia de mudança de fase do vapor na pressão de alimentação.

(Adaptado de: http://www .howstuffworks.com/)

Assinale a alternativa que apresenta os valores aproximados de potência e rendimento:

Considere a operação de um ciclo de refrigeração padrão, operando na condição de +10ºC de Temperatura de Evaporação e +35ºC de Temperatura de Condensação do Fluido Refrigerante. O sistema está dotado de um compressor alternativo com um pistão. O diâmetro do pistão é de 5 cm. O curso do pistão é de 5 cm. A partir do Deslocamento Volumétrico e considerando um rendimento volumétrico real !$ (η_v) !$ de 0,60, calcule a vazão mássica bombeada pelo compressor e a potência de compressão. A rotação do compressor é de 1.500 rpm. O Fluido Refrigerante é o R134a.Considere compressão isentrópica. Considere !$ \pi=3,14 !$. R.VI

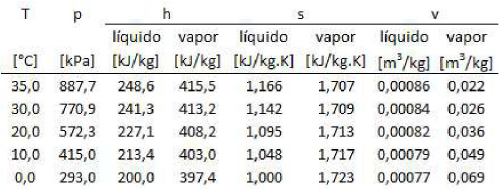

A tabela a seguir apresenta as propriedades do R134a na condição de saturação.

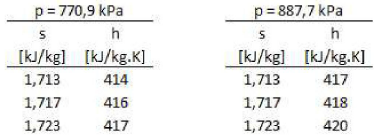

As tabelas a seguir apresentam os valores de entropia e entalpia para a condição de vapor superaquecido, de acordo com a pressão.

Assinale a alternativa que representa a potência de compressão teórica:

De acordo com o Decreto nº 1.171 de 1994, analise as afirmações:

I. Tal decreto trata do Código de Ética Profissional do Servidor Público Civil do Poder Executivo Federal, apresentando as regras deontológicas, os principais deveres do servidor público, bem como suas vedações, além dos seus direitos e vantagens.

II. É vedado ao servidor público fazer uso de informações privilegiadas obtidas no âmbito interno de seu serviço, em benefício próprio, de parentes e de amigos ou de terceiros.

III. Toda pessoa tem direito à verdade. O servidor não pode omiti-la ou falseá-la, ainda que contrária aos interesses da própria pessoa interessada ou da Administração Pública.

IV. A publicidade de qualquer ato administrativo constitui requisito de eficácia e moralidade, mesmo em casos de segurança nacional, investigações policiais ou de interesse superior do Estado ou da Administração Pública. Sua omissão enseja comprometimento ético contra o bem comum, imputável a quem a negar.

V . A função pública deve ser tida como exercício profissional e, portanto, se integra na vida particular de cada servidor público. Assim, os fatos e atos verificados na conduta do dia-a-dia em sua vida privada poderão acrescer ou diminuir o seu bom conceito na vida funcional.

Assinale a opção CORRETA:

Considere o problema de uma esfera aquecida imersa em um fluido. Seja “h" o coeficiente de transferência de calor por convecção entre a esfera e o fluido, “R" o raio da esfera, “A_e” a área superficial externa da esfera, “V" o volume da esfera, “c” o calor específico, “k_s” a condutividade térmica e “r” a massa específica do material de que é feito a esfera, “T” a temperatura da esfera, “T!$ ∞ !$.” a temperatura do fluido, e “t” o tempo.

I. O método da capacitância global deve ser utilizado quando a resistência térmica de convecção entre o fluido e a esfera é muito menor do que a resistência térmica de condução na esfera.

II. Quanto menor o número de Biot (Bi = h*R/k_s), mais adequado é o emprego do método da capacitância global.

III. O balanço de energia correspondente ao método da capacitância global é dado por: - h*A_e*(T — T!$ ∞ !$) = !$ ρ !$*V*c*(dT/dt)

IV. Considere uma esfera de poliestireno rígido (PS) com condutividade térmica ks= 0,04 W/m.K, raio R = 0,1 m, imersa em um tanque contendo água, em uma situação de convecção forçada ao redor da esfera, onde h = 10.000 W/m².K; nesse caso, o método da capacitância global é altamente recomendado para a obtenção da evolução temporal da temperatura da esfera.

Assinale a alternativa que apresenta somente as afirmativas CORRETAS.

A Portaria 3253/1998 do Ministério da Saúde determinou que todos os sistemas de climatização devem estar em condições adequadas de limpeza, manutenção, operação e controle visando a prevenção de riscos à saúde dos ocupantes e garantir a adequada renovação do ar de interior dos ambientes climatizados. Para um escritório localizado ao nível do mar em que trabalham 20 pessoas, o equipamento de climatização deverá fornecer uma vazão de ar externo de 0,2 kg/s, que deverá ser resfriado e desumidificado da condição de TBS = 34ºC e TBU = 26ºC até a condição de TBS = 25ºC e umidade relativa de 50%.

Com o apoio da carta psicrométrica apresentada anteriormente, assinale a alternativa que indica respectivamente as parcelas de carga térmica sensível e carga térmica latente que devem ser retiradas pelo equipamento:

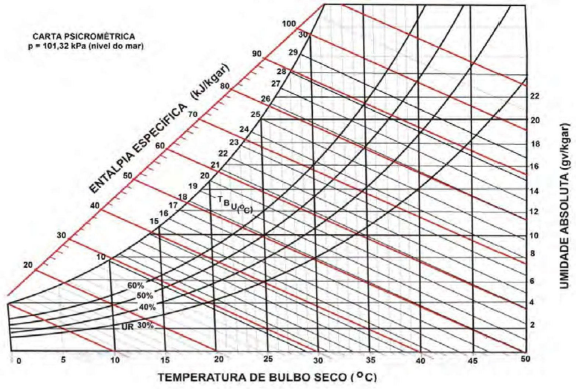

Considere uma instalação de climatização ao nível do mar. A sala de mistura recebe uma vazão de 1.200 m³/h de ar externo (1) na condição de TBS = 35ºC e UR = 50% e uma vazão de 4.800 m³/h de ar de retorno (2) na condição de TBS = 23ºC e UR =50%. Com o apoio da carta psicrométrica disponibilizada abaixo, avalie as afirmações a seguir:

I. A condição do ar de mistura situa-se na carta psicrométrica em um ponto sobre a reta que liga os pontos 1 e 2.

II. A vazão resultante do ar de mistura é igual a soma da vazão de ar de retorno e da vazão de ar externo.

III. A entalpia específica do ar de mistura é de aproximadamente 81 kJ/kg.

IV. A condição do ar de mistura é aproximadamente TBS = 25,5ºC e TBU = 18,5ºC.

V. A condição do ar de mistura é obtida pela média aritmética da TBS do ar externo e da TBS do ar de renovação.

Assinale a alternativa que apresenta somente as afirmativas INCORRETAS.

Em uma de suas obras, Pedro Demo (2015) apresenta pressupostos de educar pela pesquisa. Considerando as proposições do autor, analise as afirmativas a seguir:

I. A convicção de que a educação pela pesquisa é a especificidade mais própria da educação escolar e acadêmica.

II. O reconhecimento de que o questionamento reconstrutivo com qualidade formal e política é o cerne do processo de pesquisa.

III. A necessidade de fazer da pesquisa obrigação cotidiana do professor e do aluno.

IV. A definição de educação como processo de formação de competência histórica humana.

Assinale a alternativa que apresenta apenas afirmativas CORRETAS.
