No desenho técnico mecânico, quando representados em corte, no sentido longitudinal, determinados elementos não são hachurados. Entre tais elementos, podemos citar:

Leia as afirmativas em relação a transformação do Centro Federal de Educação Tecnológica de Santa Catarina - CEFET-SC em Instituto Federal de Educação, Ciência e Tecnologia - IFSC, que ocorreu em 2008.

I. Com a transformação de CEFET-SC para IFSC, as "Unidades de Ensino" passaram a ser denominadas "Câmpus".

II. No ano de 2008, o IFSC era composto pelos Câmpus de Florianópolis, São José, Jaraguá do Sul, Joinville, Chapecó, Araranguá e Florianópolis-Continente.

III. No ano de 2008, ocorreu a federalização das escolas comunitárias: Centro Politécnico Geraldo Werninghaus - CEPEG em Jaraguá do Sul e Centro Tecnológico Industrial Metal-Mecânico - CETIMM em Xanxerê, que passaram a compor os Câmpus do IFSC.

IV. O Câmpus Florianópolis-Continente, é a antiga Escola Catarinense de Gastronomia. V. A sede da Reitoria do IFSC está situada na cidade de Blumenau.

Assinale a alternativa que apresenta somente as alternativas CORRETAS.

Assinale a alternativa CORRETA a respeito da tensão de von Mises.

Segundo a Lei nº 9394 de 1996 a educação profissional é composta por várias modalidades e níveis, qual a sequência CORRETA de cursos que inclui toda a educação profissional?

A avaliação do estágio probatório de servidor nomeado para cargo de provimento efetivo será realizada observando-se a sua aptidão e capacidade para o desempenho do cargo. Neste período, de acordo com o previsto na Lei nº 8.112/1990 serão observados os seguintes fatores:

Com relação aos sistemas hidráulicos, marque (V) para as afirmativas verdadeiras e (F) para as falsas.

( ) No circuito regenerativo ocorre aumento de força no cilindro hidráulico e uma perda de velocidade.

( ) A razão beta de um filtro indica a eficiência média de remoção de partículas. Então, é correto afirmar que um filtro beta 200 é mais eficiente que um filtro beta 100.

( ) A viscosidade cinemática, também conhecida como índice de viscosidade, indica a resistência que o fluido oferece ao escoamento.

( ) A relação entre a pressão e velocidade de escoamento do fluido pode ser explicada a partir da equação de Bernoulli.

( ) As bombas hidrostáticas apresentam maior variação de vazão, em função da pressão, do que as bombas hidrodinâmicas.

( ) A vazão induzida em um cilindro diferencial de duplo efeito pode ser maior ou menor que a vazão fornecida pela bomba.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

Leia as afirmativas abaixo sobre os diferentes métodos de síntese de projetos mecânicos.

I. O método da síntese funcional é composto pelas seguintes etapas: (i) formulação da função elementar do sistema técnico, (ii) desenvolvimento da estrutura funcional do sistema técnico, (iii) padronização e representação da estrutura funcional, (iv) análise e seleção de estruturas funcionais alternativas e (v) estrutura de princípios de solução do sistema técnico.

II. O brainstorm, método de Delphi e método sinético são exemplos de métodos construtivos de geração de concepções de produtos.

III. O método TRIZ, desenvolvido por Gerrich Altshuler a partir de 1946, considera que soluções são inventivas quando são resolvidos problemas com parâmetros conflitantes ou contraditórios, o que seria um avanço em relação aos métodos intuitivos.

IV. A engenharia reversa é o processo no qual o produto de uma outra empresa é submetido à análise com o intuito de copiar o produto existente não protegido por patente, ou para identificar a concepção e princípios de solução do produto, privilegiados através de patentes, afim de encontrar alternativas de concepção para solução do mesmo problema.

Assinale a alternativa que apresenta as afirmativas CORRETAS.

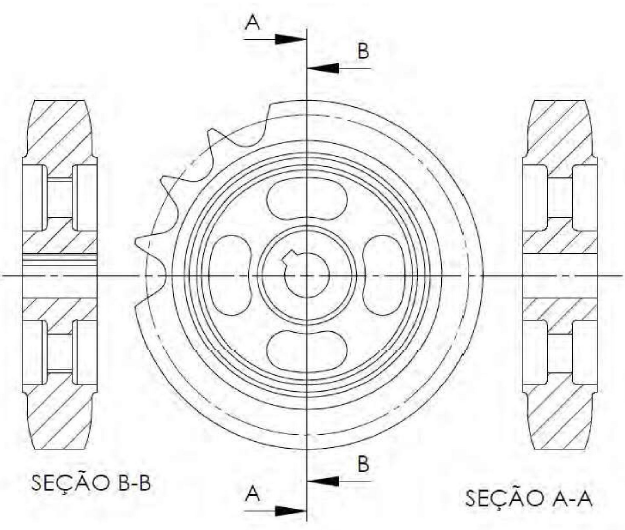

Analisando a figura abaixo, realizada através de software de desenho, pode-se afirmar que a diferença de imagem, entre os desenhos em corte, está relacionada ao uso associado de comando do programa.

Para a confecção da vista de seção A-A, a associação dos comandos do programa usados no detalhamento do desenho é:

Uma bomba hidráulica com deslocamento volumétrico de 150 cm³/rotação, rendimento volumétrico de 85%, pressão de saída de 80 bar, encontra-se operando a uma rotação de 1200 rpm. Determine a vazão real e a potência requerida pela bomba.

Com relação ao Plano de Desenvolvimento Institucional do IFSC - PDI 2015-2019, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) O PDI, com vigência quinquenal, é o documento que manifesta o ideal de educação, que registra o processo de construção da identidade institucional e que dá suporte para as ações educativas programadas pela lei.

( ) A Lei nº 11.892/2008 traz a obrigatoriedade de as instituições de ensino superior construírem o Projeto Pedagógico Institucional - PPI.

( ) A missão do IFSC é promover a inclusão e formar cidadãos, por meio da educação profissional, científica e tecnológica, gerando, difundindo e aplicando conhecimento e inovação, contribuindo para o desenvolvimento socioeconômico e cultural.

( ) Para o ciclo do PDI 2015-2019, a estrutura voltada a subsidiar o alinhamento institucional em prol do alcance da estratégia concebida, coletivamente, é o Comitê Permanente de Acompanhamento do Desenvolvimento Institucional.

( ) A cada exercício será concebido o PAT - Programa de Alimentação do Trabalhador, instrumento operacionalizador dos objetivos traçados no planejamento estratégico, o qual possibilita também a organização da disponibilidade de recursos orçamentários em projetos e demandas alimentares da instituição.

( ) O Relatório de Autoavaliação Institucional, elaborado anualmente pela Comissão Própria de Avaliação - CPA e o Relatório de Gestão/Prestação de Contas constituem-se nos principais documentos de avaliação do desenvolvimento institucional.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.
