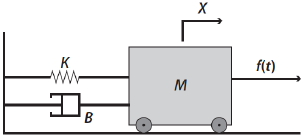

Sistemas análogos são aqueles que 12.apresentam modelos matemáticos iguais, diferindo apenas quanto à notação. A figura abaixo representa um sistema mecânico massa, mola e amortecedor.

A equação de malha de um sistema elétrico, análoga ao sistema mecânico mostrado na figura acima, sendo u(t) a tensão de entrada, L um indutor, C um capacitor, R o resistor e q a carga elétrica armazenada, está corretamente representada em

Para que um sistema de entrada única e saída única seja estável, todos os polos da sua 11.função de transferência devem estar situados no semiplano esquerdo do plano ‘s’, isto é, não deve haver polos nem no semiplano direito e nem no eixo imaginário.

No sistema a seguir !$ R(s) = { \large K \over s^2 + 20 s+ ( 1 + K)} !$ qual o intervalo valores que a variável k pode assumir para que o sistema abaixo seja estável?

A função de transferência equivalente ao 10.diagrama de blocos apresentado ao lado encontra-se em

Para o dimensionamento de dispositivo de proteção contra correntes de sobrecarga, devem 8.ser satisfeitas as seguintes condições:

I. A corrente de projeto do circuito deve ser menor ou igual à corrente nominal do dispositivo de proteção.

II. A corrente de projeto do circuito deve ser igual à corrente nominal do dispositivo de proteção.

III. A corrente nominal do dispositivo de proteção deve ser igual à capacidade de condução de corrente de condutores vivos.

IV. !$ I_2 \le 1,45 I_z !$, !$ I_2 !$ sendo a corrente convencional de atuação dos dispositivos e !$ I_z !$ a capacidade de condução de corrente de condutores vivos.

Estão corretas apenas as afirmativas

As dimensões internas dos eletrodutos e de suas conexões devem permitir que, após 7.montagem da linha, os condutores possam ser instalados e retirados com facilidade. Para tanto, a área máxima a ser utilizada pelos condutores é definida por percentagem de ocupação. Assim sendo, assinale a alternativa correta:

Sobre a porcentagem de ocupação, o correto é

Quais são os valores que são admitidos de queda de tensão de acordo com a NBR5410? 6.

O número de condutores a se considerar em um circuito é o dos condutores efetivamente 5.percorridos por corrente, afirma-se que

De acordo com a NBR 5410 – Instalações Elétricas de Baixa Tensão –, o número de pontos 4.de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que, nesse local, podem ser utilizados, observando-se, no mínimo, os seguintes critérios:

I. Em cozinhas, copas, copas-cozinhas, áreas de serviço, cozinha-área de serviço, lavanderias e locais análogos, deve ser previsto, no mínimo, um ponto de tomada para cada 3,5 m, ou fração, de perímetro, sendo que, acima da bancada da pia, devem ser previstas, no mínimo, duas tomadas de corrente no mesmo ponto ou em pontos distintos.

II. Em cozinhas, copas, copas-cozinhas, áreas de serviço, cozinha-área de serviço, lavanderias e locais análogos, deve ser previsto, no mínimo, um ponto de tomada para cada 3,5 m², ou fração, de área, sendo que acima da bancada da pia, devem ser previstas, no mínimo, duas tomadas de corrente no mesmo ponto ou em pontos distintos.

III. Em banheiros, deve ser previsto pelo menos um ponto de tomada, próximo ao lavatório.

IV. Em salas e dormitórios devem ser previstos pelo menos um ponto de tomada para cada 5 m², ou fração, de área.

Estão corretas apenas as afirmativas

Considere as afirmativas quanto ao uso de dispositivos DR (diferencial- residual) em 3.esquemas de aterramento.

I. Os dispositivos DR são utilizados na proteção contra contatos indiretos, qualquer que seja o esquema de aterramento utilizado (TN, TT ou IT).

II. Nas instalações com esquema TT, o DR é atualmente o único meio adequado para proteção contra contatos diretos.

III. O uso de equipamentos com resistência nua, ou seja, com elevado nível de corrente de fuga, não é causa de disparo dos dispositivos DR.

Está(ão) correta(s) apenas a(s) afirmativa(s).

De acordo com a NBR 5410 - Instalações Elétricas de Baixa Tensão -, as instalações elétricas devem ser divididas, de acordo com a necessidade, em vários circuitos. Com base nisso, afirma-se:

I. Todo ponto de utilização previsto para alimentar, de modo exclusivo ou virtualmente dedicado, equipamento com corrente nominal superior a 10A deve constituir um circuito independente.

II. Todo ponto de utilização previsto pode alimentar, de modo exclusivo ou virtualmente dedicado, equipamento com corrente nominal igual ou superior a 10A.

III. Os circuitos terminais devem ser individualizados pela função dos equipamentos de utilização que alimentam. Em particular, devem ser previstos circuitos terminais distintos para pontos de iluminação e para pontos de tomada, sem exceção.

IV. A instalação deve ser dividida em tantos circuitos quantos forem necessários, devendo cada circuito ser concebido de forma a poder ser seccionado sem risco de realimentação inadvertida através de outro circuito.

Estão corretas apenas as afirmativas:
