Em relação aos sensores usados em instrumentação, avalie as sentenças abaixo, marcando (V) para Verdadeiro, ou (F) para Falso:

( ) Um encoder óptico, que apresente duas saídas em quadratura, tem como vantagem sua alta resolução e como desvantagem não permitir determinar o sentido de rotação.

( ) O tacogerador é uma alternativa ao uso de encoder óptico para a medida de posição angular.

( ) Sensores de efeito Hall podem ser usados para medição de corrente contínua.

( ) Um sensor de temperatura do tipo NTC apresenta como vantagem o fato de sua resistência variar de forma proporcional à variação da temperatura medida.

A sequência correta, de cima para baixo, é:

Dentre os dispositivos listados a seguir, o único que NÃO é usado para medir temperatura é:

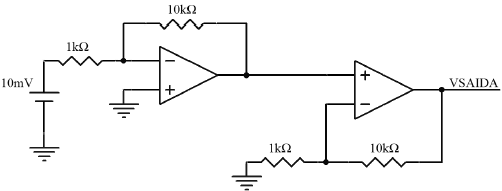

Considere os amplificadores operacionais do circuito abaixo como ideais. O valor da tensão de saída VSAIDA é:

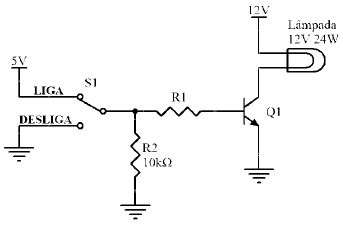

O circuito a representado na figura acima aciona a lâmpada quando a chave S1 estiver na posição “LIGA” e desliga a lâmpada quando a chave S1 estiver na posição “DESLIGA”. Considere a lâmpada de 12V e 24W de potência, o transistor com ganho β_CC = 100, a tensão de condução direta da junção entre base e emissor do transistor V_BE = 0,7 V e a tensão de saturação entre coletor e emissor do transistor V_CESAT = 0V.

O maior valor do resistor R1 que pode ser usado, para o correto funcionamento do circuito, é:

No circuito representado na figura acima, considere a 30.tensão de polarização direta do LED de 1,8 V e a tensão de polarização direta dos diodos D1 e D2 de 0,7 V.

Qual é o valor de tensão da fonte V1 que irá produzir uma corrente elétrica de 10 mA no LED?

Em relação à energia armazenada em indutores e capacitores, avalie as sentenças abaixo, 29.marcando (V), para Verdadeiro ou (F), para Falso:

( ) A energia armazenada em um indutor é diretamente proporcional à corrente elétrica que circula por ele.

( ) Quando dois indutores quaisquer estão magneticamente acoplados, ocorre o fenômeno da indutância mútua.

( ) Indutores ligados em paralelo apresentam indutância equivalente menor do que as indutâncias individuais de cada indutor.

( ) Em um capacitor, ocorre uma corrente elétrica, de intensidade proporcional à taxa de variação da tensão em seus terminais, que é denominada corrente de fuga.

A sequência correta, de cima para baixo, é

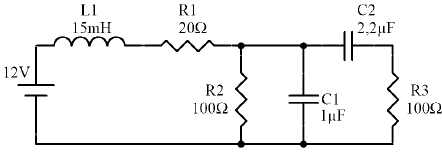

Observe o circuito abaixo.

Em regime permanente, as energias armazenadas no indutor L1 e nos capacitores C1 e C2 são, respectivamente:

Uma bateria de automóvel está descarregada, apresentando uma tensão medida em seus 27.terminais de 10,8 V e uma resistência interna de 0,3 Ω. Essa bateria precisa ser carregada por uma fonte de tensão de 16 V.

Para que a corrente de carga não exceda 5 A, a resistência do resistor, que deverá ser ligada em série com a fonte e que irá limitar a corrente a esse valor, será de

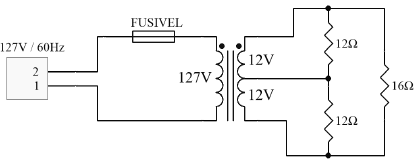

No circuito representado na figura abaixo, um transformador rebaixador de tensão, de 26.127V / 12V + 12V, é alimentado pela rede elétrica de 127 V / 60 Hz e possui um rendimento de 85%.

A corrente sobre o fusível é de

No circuito da figura acima, a resistência do resistor R1, 25.que produz uma queda de tensão de 2V, é
