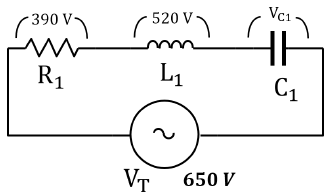

Considerando que o valor da diferença de potencial eficaz sobre o capacitor C₁ seja diferente de zero, qual é o módulo deste valor, para o circuito representado na figura abaixo?

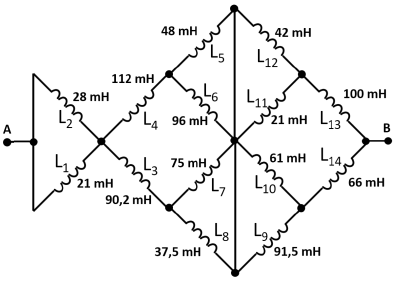

Qual é o valor aproximado da reatância indutiva compreendida entre os pontos “A” e “B” (X_LT), para o circuito representado na figura ao lado, quando a este é aplicada uma tensão de V(t)=311sen785t (V)?

Observe o gráfico ao lado e analise as afirmativas a seguir:

I. O resistor R1 e o resistor R2 podem ser classificados, respectivamente, como linear e não-linear.
II. A 1ª lei de Ohm (V = R.I) é aplicável para ambos os resistores.
III. O aumento da tensão provoca o aumento da resistência do resistor R2.

Estão corretas as afirmativas

A TV de plasma média utiliza 339W de potência, enquanto a TV LCD média utiliza 213W. Se cada aparelho foi usado 5h/dia por 365 dias, qual é a economia de custo para a unidade LCD, durante o ano, se o custo do KWh é 40 centavos?

Considerando que o circuito ao lado se encontra em regime permanente e que todos os componentes que o constituem são ideais, o valor da tensão compreendida entre os pontos A e B (V_AB) é

Um condutor é percorrido por 320x10¹² elétrons de forma ordenada em um intervalo de tempo de 20 ms. Qual é o valor da corrente elétrica que circulou pelo condutor durante este processo?

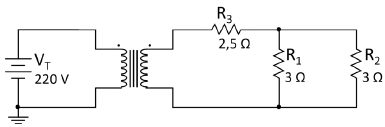

Considerando que o circuito representado na figura acima se encontra em regime permanente, que todos os componentes que o constituem sejam ideais e que o número de espiras do enrolamento primário do transformador seja de 1800 espiras e o do secundário seja de 180 espiras, o valor da corrente que circula pelo resistor 1 (IR1) é

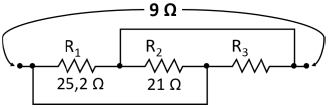

No circuito representado na figura acima, o valor do resistor 3 (R₃), a fim de que o resistor equivalente total do circuito seja de 9 Ω, é

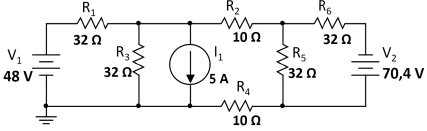

Qual o valor aproximado do módulo da queda de tensão aplicada sobre o resistor 2 (V_R2) para o circuito representado na figura acima?

Qual o valor do capacitor equivalente total (C_eqT) compreendido entre os pontos “A” e “B” para o circuito representado na figura acima?
