Conforme a figura acima, duas barras prismáticas, ligadas entre si, suportam uma carga de 50 kN. A barra superior é de liga de titânio, tem peso específico de 44 kN/m³, comprimento de 12 m e área da seção transversal igual a 70 cm². A barra inferior é de liga de alumínio, tem peso específico de 27 kN/m³, comprimento de 8 m e área da seção transversal igual a 60 cm².

Qual é a máxima tensão na barra de liga de alumínio?

Observe a figura abaixo.

Considerando que, no diagrama de Moody, o fator f em função do Re= 6,3 x 10⁴, f = 0,02, υ_água = 1,006 x 10^-6 m²/s, V_água = 5 m/s e ρ_água = 1000 kg/m³, qual é a perda de carga em 100 m de tubo liso, de PVC, de 32 mm de diâmetro, por onde escoa água a uma velocidade de 2 m/s?

Um corpo cilíndrico de 40 lbf e 0,8 ft de diâmetro desce um plano inclinado. É dado que, na parte inferior, há uma película de um fluido newtoniano cuja espessura é constante e igual a 0,002 ft e sabendo-se, que a viscosidade vale 0,2 lbf s/ft² e que o perfil de velocidades é linear, com velocidade de 0,1ft/s.

Sendo: 1 lbf = 0,45359237 kgf e 1 ft = 0,3048 m, o ângulo formado pelo plano inclinado horizontal é de

Sendo a viscosidade cinemática v = 1,5.10-5 m²/s. Qual a espessura da camada limite em uma placa plana de 1 m de comprimento, submersa na atmosfera, em um escoamento laminar e sob velocidade do vento de 1 m/s?

Considerando um trocador de calor TC-1.1, onde o fluido quente entra a 900ºC e sai a 600 ºC e onde o fluido frio entra a 100 ºC e sai a 500 ºC, qual é o valor do MLDT com correntes paralelas?

São máquinas de fluxo que utilizam líquido como fluido de trabalho

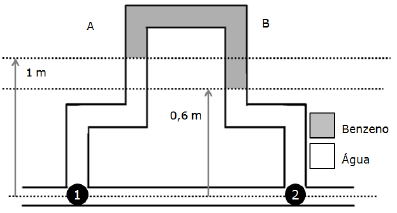

De acordo com a figura ao lado em que a densidade específica do benzeno é 800 Kg/m³ e a da água é 1000Kg/m³, o valor encontrado na expressão (P₁ - P₂)) é de

Determine a espessura da camada limite, quando óleo motor a 350 K, de peso específico 951,4 kg/m³ e viscosidade 4,12x10-² Ns/m², escoa sobre uma placa plana, de extensão de 8 metros, a uma velocidade de 2 m/s?

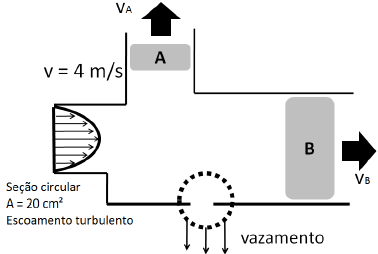

A figura acima apresenta um circuito hidráulico que opera com fluido de peso específico de 600 Kg/m3 e de custo R$ 0,05/Kg.

Foi encontrado um vazamento no circuito.

Considere os seguintes dados: Va = 1,6 m/s; Aa = 25 cm²; Vb = 1,2 m/s; Ab = 30 cm².

Com base nesses dados, a despesa diária com o fluido vazado é de

Considere um trecho horizontal de tubulação feita de ferro fundido com diâmetro de 48 polegadas e de rugosidade igual a 0,1461 mm, f=0,017 onde o petróleo bruto escoa numa vazão de 1,6 milhões de barris por dia. Considere também 1200 psi a pressão mínima requerida na saída da bomba e 50 psi a pressão mínima para manter a substância dissolvida. Sabendo-se que o petróleo na temperatura de bombeamento tem massa específica de 930 kg/m³ e viscosidade cinemática de 1,97 x 10-3 m²/s, qual é o comprimento máximo dessa tubulação?
