Um ciclo de refrigeração utiliza R134-a como fluido de trabalho. O ciclo demanda 10 kW no compressor, transferindo 30 kW pelo condensador e 40 kW pelo evaporador. A respeito desse circuito, é CORRETO afirmar que:

A figura a seguir mostra um ciclo combinado de potência Brayton e Rankine. Os fluxos de energia são mostrados na figura. A eficiência do ciclo combinado é:

O mecanismo biela manivela da figura opera com velocidade angular constante de 3.000 rpm. A velocidade máxima do pistão, em módulo, vale, aproximadamente:

Um criativo aluno de engenharia resolveu criar um sistema de medidas próprio. Para medir distância, ele adotou um pulo [pl] como grandeza de medida, que era a distância que ele conseguia saltar com os dois pés juntos, partindo do repouso. Como tempo, adotou como referência o tempo que seu cachorro levava para subir a escada e chamou a unidade de medida de uma escada [sc]. Para a massa, usou como medida seu copo favorito, e chamou a medida de um copo [cp] de massa. Para temperatura, manteve ºC como unidade padrão. Sabendo-se da equivalência do seu sistema de medidas com o sistema métrico (descrita a seguir), a medida de potência que equivale a 1 W no sistema de medidas do aluno é:

1 pl = 1,5 m

1 sc = 3 s

1 cp = 0,200 kg

Três barras, de seção quadrada de 30 mm de aresta e mesmo altura L= 1 m, suportam uma carga apoiada numa barra rígida de 2 metros de comprimento, conforme ilustra a figura abaixo. O módulo de elasticidade da barra central é E1=200 GPa, enquanto que das barras laterais é E2=150 GPa. Dado o carregamento distribuído, a deformação das barras pode ser considerada igual. Nesse caso, ela vale:

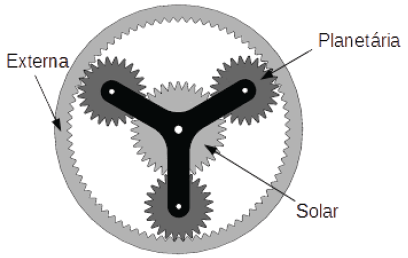

A figura representa um sistema de engrenagens planetárias. O eixo de saída de um motor elétrico de 1.200 rpm está conectado à engrenagem solar, de 60 dentes. As planetárias possuem 20 dentes cada uma e estão ligadas ao eixo de entrada de um moedor. A engrenagem exterior possui 100 dentes. A velocidade angular do eixo do moedor é:

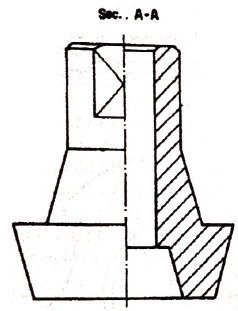

A figura representa uma seção em um desenho. A hachura na seção representa:

A perspectiva que corresponde às vistas a seguir é:

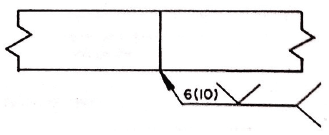

A seguir tem-se uma simbologia de solda. Ela significa que:

As situações a seguir são situações de carregamentos em elementos de máquinas:

I) Um eixo suportando engrenagens cilíndricas helicoidais.

II) Uma correia plana transmitindo potência numa relação de 7:1.

III) Buchas suportando um eixo.

IV) Um rolamento de esferas suportando cargas radiais num eixo a 1.500 rpm.

As condições em que os elementos estão criticamente sujeitos a falhas por fadiga são:
