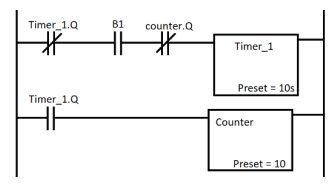

Um CLP foi programado em uma linguagem denominada “Ladder”. Para isso, existe uma simbologia representando seus elementos interligados através de um diagrama lógico.

Considerando que, após iniciar o sistema, o operador manteve o botão “B1” acionado, assinale a alternativa que descreve corretamente o comportamento do sistema.

Quando tratamos de diagramas e fluxos de processos dentro da automação, os três principais são: Diagrama de Blocos; Diagrama de Fluxo de Processo e Diagrama de Tubulação e Instrumentação (P&ID). A partir desses conceitos, relacione a Coluna 1 à Coluna 2, associando os diagramas às suas respectivas definições.

Coluna 1

1. Diagrama de Blocos.

2. Diagrama de Fluxo de Processo.

3. Diagrama de P&ID.

Coluna 2

( ) Tem por objetivo visualizar os principais equipamentos do processo através de símbolos de uso comum, normatizados ou especiais. Estes devem mostrar as operações do processo industrial do início ao fim e devem incluir todos os equipamentos principais e as interligações.

( ) Permite mostrar uma fotografia completa do processo, pois os desenhos de equipamentos, tubulações e instrumentos possuem riqueza de detalhes. Estes devem mostrar todas as características, nomenclaturas e malhas do sistema.

( ) Evidencia somente a sequência das etapas do processo. As várias operações das sequências de processamento são mostradas em figuras retangulares, interligados por setas que indicam a sequência de trabalho.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Tratando dos motivos para a automação de sistemas industriais, assinale a alternativa abaixo que melhor representa as características do CLP (Controlador Lógico Programável).

As linguagens utilizadas para a programação de controladores lógicos programáveis são padronizadas segundo o International Electrotechnical Committee (IEC), Norma IEC 61131. Quais são as quatro principais linguagens de programação de CLPs padronizadas por essa norma?

Para a obtenção de dados e análise de sinais, os algarismos significativos têm fundamental importância para a correta apresentação de um resultado analítico. Assinale a alternativa que apresente 2 algarismos significativos de forma correta.

Em uma demonstração prática para medição de resistência, o técnico deseja mostrar a sequência mais adequada para realizar a medição de resistência em um aquecedor. A sequência correta mostrada pelo técnico será:

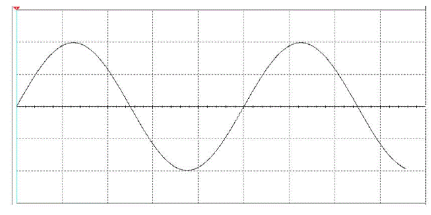

Um sinal foi coletado por um osciloscópio, escala horizontal igual a 150 ms/divisão e vertical igual a 250 mV/divisão, conforme imagem a seguir:

Analise o gráfico acima e assinale qual o valor da frequência do sinal, em hertz (Hz), e qual o valor de amplitude de pico do sinal.

Para um sistema potência ativa de 1732W e potência reativa de -1000Var, o fator de potência será de:

Observe a Figura 19 e assinale a alternativa correta.

Figura 19

A execução de uma instalação elétrica pressupõe um conjunto de técnicas, como as dimensões internas dos eletrodutos e respectivos acessórios de ligação que devem permitir instalar e retirar facilmente os condutores ou cabos. Uma das condições para esse fim seria que:
