Foram encontradas 1.055 questões.
Uma fonte de tensão CA de 200 V/0° alimenta uma carga Z= 2,5 /-60° Ohms. Determine a Corrente I no circuito.
Provas

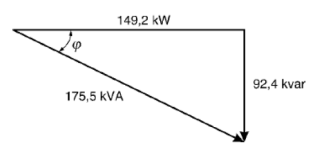

Considere o triângulo de potências da Figura 16 e analise as assertivas abaixo:
Figura 16
I. A potência Ativa é de 149,2 kW.
II. A potência reativa é de 175,5 kVA.
III. Se quisermos ajustar o fator de potência para 100%, precisamos acoplar na instalação uma carga reativa de 92,4 kvar e ângulo igual a +!$ φ !$.
Quais estão corretas?
Provas
A Tabela 1 apresenta um extrato da tabela utilizada para correção do fator de potência. Considere uma instalação com carga de 100 kW, com fator de potência (FP) de 80%. Qual seria o valor da carga reativa necessária para alterar o FP para 95%?
|
FATOR DE POTÊNCIA |
||||||||||||||||
|
Original |
Desejado |
|||||||||||||||
|
0,85 |
0,86 |
0,87 |
0,88 |
0,89 |
0,90 |
0,91 |
0,92 |
0,93 |
0,94 |
0,95 |
0,96 |
0,97 |
0,98 |
0,99 |
1,00 |
|
|
0,76 |
0,235 |
0,262 |
0,288 |
0,315 |
0,343 |
0,371 |
0,399 |
0,429 |
0,460 |
0,492 |
0,526 |
0,563 |
0,604 |
0,652 |
0,712 |
0,855 |
|
0,77 |
0,209 |
0,236 |
0,262 |
0,289 |
0,317 |
0,345 |
0,373 |
0,403 |
0,434 |
0,466 |
0,500 |
0,537 |
0,578 |
0,626 |
0,680 |
0,829 |
|
0,78 |
0,182 |
0,209 |
0,235 |
0,262 |
0,290 |
0,318 |
0,346 |
0,376 |
0,407 |
0,439 |
0,473 |
0,510 |
0,551 |
0,599 |
0,659 |
0,802 |
|
0,79 |
0,156 |
0,183 |
0,209 |
2,236 |
0,264 |
0,292 |
0,320 |
0,350 |
0,381 |
0,413 |
0,447 |
0,484 |
0,525 |
0,573 |
0,633 |
0,776 |
|
0,80 |
0,130 |
0,157 |
0,183 |
0,210 |
0,238 |
0,266 |
0,294 |
0,324 |
0,355 |
0,387 |
0,421 |
0,458 |
0,499 |
0,547 |
0,609 |
0,750 |
Tabela 1
Provas
Analise as assertivas abaixo e assinale a alternativa correta sobre a previsão de cargas, segundo a norma NBR 5410.
I. A carga a considerar para um equipamento de utilização é a potência nominal por ele absorvida, dada pelo fabricante ou calculada a partir da tensão nominal, da corrente nominal e do fator de potência.
II. As cargas de iluminação devem ser determinadas como resultado do produto: 10 lumens x fator de eficiência (luminária) watts/lumens x área em m2.
III. Os pontos de tomada de uso específico devem ser localizados no máximo a 1,5 m do ponto previsto para a localização do equipamento a ser alimentado.
Provas
A Figura 14 apresenta um Diagrama Unifilar sobre o qual é possível afirmar que:
Figura 14
Provas

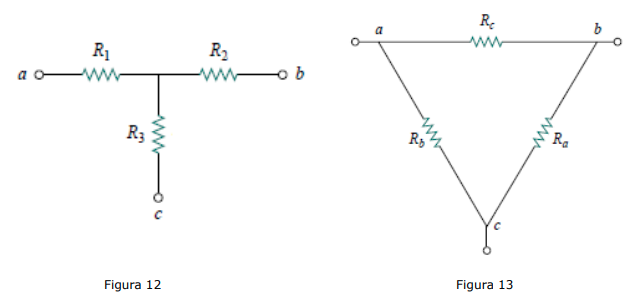

Observe o circuito Estrela da Figura 12 e determine o circuito Delta equivalente (Figura 13), sabendo que: R1 = 10 Ohms, R2 = 20 Ohms e R3 = 40 Ohms.
Provas

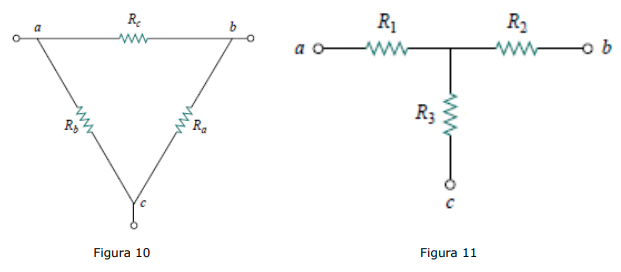

Observe o circuito Delta da Figura 10 e determine o circuito Estrela equivalente (Figura 11), sabendo que: Ra = 30 Ohms, Rb = 20 Ohms e Rc = 50 Ohms.
Provas
Os sistemas de proteção contra descargas atmosféricas (SPDA) diretas podem ser divididos, classicamente, em três partes, a saber:
Provas

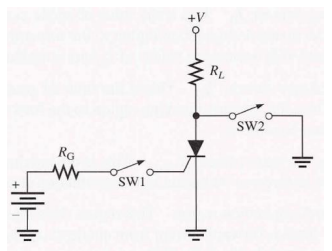

Na Figura 8, o SCR está inicialmente inativo e as chaves SW1 e SW2 estão abertas. Para fins de melhor compreensão, os valores de RL e RG bem como as fontes de tensão estão corretamente dimensionadas para o pleno funcionamento do circuito. Com base no assunto, analise as assertivas a seguir e assinale a alternativa correta.
Figura 8
I. O componente SCR, mesmo polarizado diretamente, somente entrará em condução quando a chave SW2 for fechada.
II. O componente SCR, mesmo polarizado diretamente, somente entrará em condução quando a chave SW1 for fechada.
III. Uma vez estando em condução, a chave SW1 poderá ser aberta, que o SCR continuará em condução.
IV. Uma vez estando em condução, somente fechando a chave SW2 para interromper a condução do SCR.
Provas
Sobre o que a norma NBR 5410 estabelece, assinale a alternativa correta.
Provas
