Para fins de conferência, necessita-se determinar a potência consumida por um equipamento que está ligado a uma fonte de tensão de de Corrente Continua (CC). Para a realização do trabalho, está à disposição um multímetro, e material básico de bancada (ferramentas, fios, conectores dentre outros). Deve-se medir a que é fornecida pela fonte, selecionando o modo de medida em CC (modo ) no multímetro e acoplando-o diretamente nos terminais de saída da fonte, que deve estar ligada e sem carga (desconectar o equipamento da fonte) e efetuar leitura da tensão. Depois, desacople o multímetro da fonte, selecione o modo de medida em CC (modo ) e, usando o material de bancada, acople o multímetro em uma das saídas da fonte (ligada) com um dos terminais de alimentação do equipamento, de forma que nessa condição o multímetro estará em série com o equipamento. Efetue a leitura de Corrente. A potência consumida pelo equipamento será obtida diretamente por: (leitura de ) x (leitura de ).

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

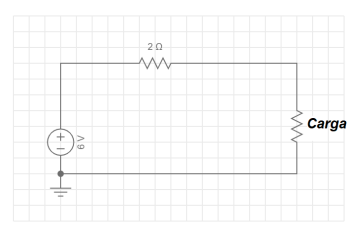

Observe a Figura 3, na qual o resistor de 2 Ohms representa a Resistência interna da fonte de tensão de 6V, e assinale a alternativa correta.

Figura 3

Duas cargas resistivas de 30 Ohms e 60 Ohms estão ligadas em paralelo, e este circuito de cargas paralelas está ligado a uma fonte de alimentação DC de 10 V. Assinale a alternativa correta.

Determine o número mínimo de lâmpadas necessárias para um ambiente classe B que requer 1500 lux pelo método dos lumens. Para o projeto, será adotada uma lâmpada LED de 20W que possui 1200 lm. Considere a altura útil do pé direito de 3m, que o teto é claro, a parede é média, o piso é escuro, o ambiente é limpo e que será feita manutenção em até 5.000 horas.

Com base na tabela abaixo sobre queda de tensão para uma carga ligada em 110V, determine a seção para o condutor de cobre do circuito 1 do diagrama unifilar para uma queda de tensão na carga de 3%.

Com base na norma brasileira de instalações elétricas (NBR-5410), determine a previsão de cargas de iluminação para o dormitório de uma residência.

Pode-se afirmar que, no sistema de aterramento TT:

Determine o número de espiras em N1 e N2 para o autotransformador ideal abaixo, sabendo que a seção magnética do núcleo é de 60 cm² e que N1 + N2 é o número total de espiras do transformador.

Identifique corretamente a simbologia utilizada em instalações elétricas. Considere que nas alternativas a descrição obedece a ordem A, B, C e D da tabela.

Identifique corretamente a simbologia utilizada em instalações elétricas. Considere que nas alternativas a descrição obedece a ordem A, B, C e D da tabela.
