A diferença entre os parafusos está apenas na aplicação a que se destinam. Na figura a seguir, são apresentados quatro tipos básicos de elementos de fixação roscados.

Os materiais utilizados na fabricação de parafusos e porcas são normalmente selecionados com base nas características de

A figura a seguir mostra mancais de deslizamento e de escora de um virabrequim. O virabrequim é suportado por dois mancais principais e se une à biela por meio do mancal da biela. Todos os três são mancais (ou buchas). Os flanges integrais dos mancais principais (em geral chamados simplesmente de mancais) atuam como mancais de escora, que restringem o movimento axial do eixo.

Os mancais de deslizamento apresentam-se em dois tipos:

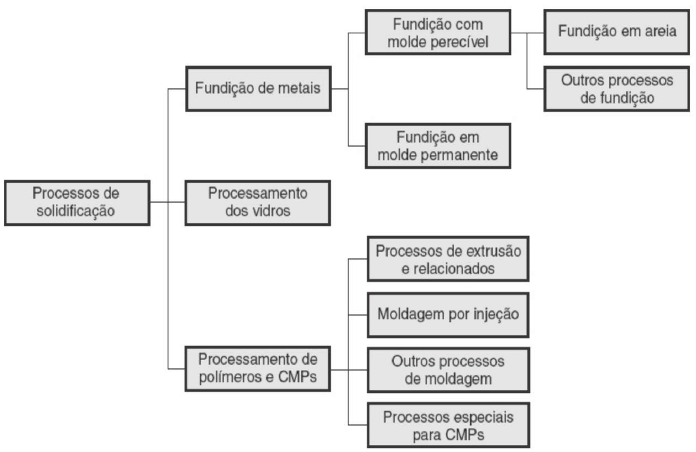

Fundição é um processo no qual metal fundido flui pela força da gravidade, ou por ação de outra força, em um molde em que ele se solidifica com a forma da cavidade do molde. Na figura a seguir, é apresentada a classificação dos processos de solidificação.

Acerca dos processos de fundição, é correto afirmar que

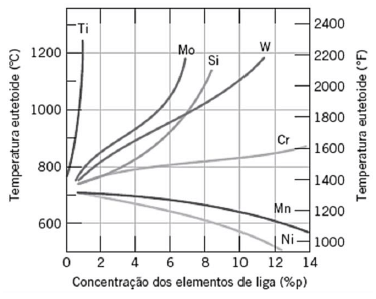

Adições de outros elementos de liga (Cr, Ni, Ti etc.) causam mudanças drásticas no diagrama de fases binário ferro-carbeto de ferro. Na figura a seguir, pode ser vista a dependência da temperatura eutetoide em relação à concentração na liga de vários elementos de liga no aço.

Acerca dessa figura e em relação aos elementos de liga, analise as assertivas e assinale a alternativa que aponta as corretas.

I. Uma das mudanças importantes é o deslocamento da posição do eutetoide em relação à temperatura e à concentração de carbono.

II. Em geral, os aços são ligados por várias razões, normalmente, ou para melhorar sua resistência à corrosão ou para torná-los suscetíveis a um tratamento térmico.

III. Os elementos de liga de Ni e Mn não causam mudanças estruturais significativas nos aços.

IV. O elemento de liga de Cr, além de não causar mudanças estruturais significativas, também é usualmente pouco utilizado nos aços.

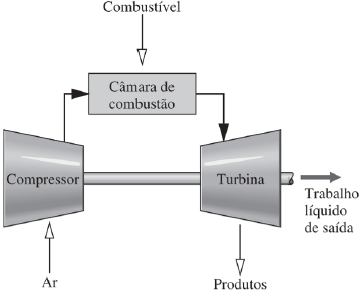

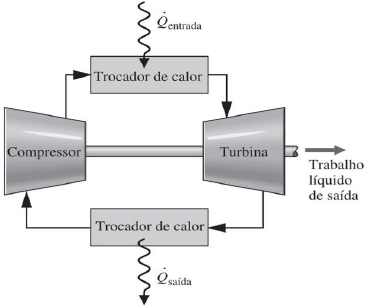

Instalações de potência com turbinas a gás podem operar tanto de modo aberto quanto fechado. O modo aberto ilustrado na figura a seguir é mais comum.

a)

b)

Considerando a figura e a respeito de turbinas a gás, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. Na figura, a representação em a) está aberta para a atmosfera e b) fechada.

II. a) trata-se de um motor no qual o ar atmosférico é continuamente injetado no compressor, onde é comprimido até uma pressão mais alta.

III. Uma idealização frequentemente utilizada no estudo de instalações de potência abertas com turbina a gás é a da análise de ar padrão.

IV. Em b), o fluido de trabalho recebe uma entrada de energia por transferência de calor de uma fonte externa, por exemplo, de um reator nuclear resfriado a gás.

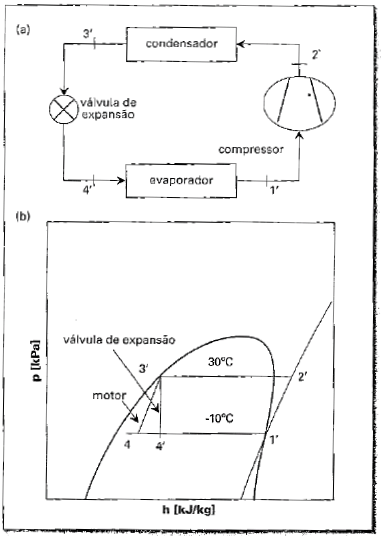

Uma instalação frigorifica opera segundo o ciclo 1’ – 2’ – 3’ – 4’ da figura a seguir. O refrigerante é R-502 e as temperaturas de evaporação e de condensação são respectivamente iguais a -10 ºC e 30 ºC. A vazão de refrigerante é igual a 1,4 kg/s. O motor do ciclo da figura foi substituído por um dispositivo de expansão.

Após a análise do sistema, determinadas as entalpias dos estados indicados, é correto afirmar que

A refrigeração industrial poderia ser caracterizada pela faixa de temperatura de operação. No limite inferior, as temperaturas podem atingir valores entre -60 a -70 ºC e 15 ºC no limite superior. Aplicações em que se verifiquem temperaturas menores que o limite inferior pertencem a indústria de criogenia, a qual se especializa na produção e utilização de gás natural liquefeito, oxigênio e nitrogênio líquidos. Acerca da refrigeração industrial na indústria de manufatura, assinale a alternativa correta.

A bomba é, sem dúvida, o componente mais importante e menos compreendido no sistema hidráulico. Sua função é converter a energia mecânica em energia hidráulica, empurrando o fluido hidráulico no sistema. As bombas são fabricadas em vários tamanhos e formas, mecânicas e manuais, com diversos e complexos mecanismos de bombeamento e para várias aplicações. Todas as bombas, entretanto, são classificadas em uma de duas categorias básicas que são:

Sabe-se, considerando a teoria da relatividade, que a massa e a energia estão relacionadas pela conhecida equação E = mc², em que c é a velocidade da luz e E a energia. Acerca dessa teoria, é correto afirmar que

Para qualquer substância, em geral, a energia interna, u, depende de duas propriedades independentes que especificam o estado. Para um gás de massa específica muito baixa, u depende essencialmente de T e muito pouco da segunda propriedade, P ou v; entretanto para um gás ideal a equação que melhor define o sistema é
