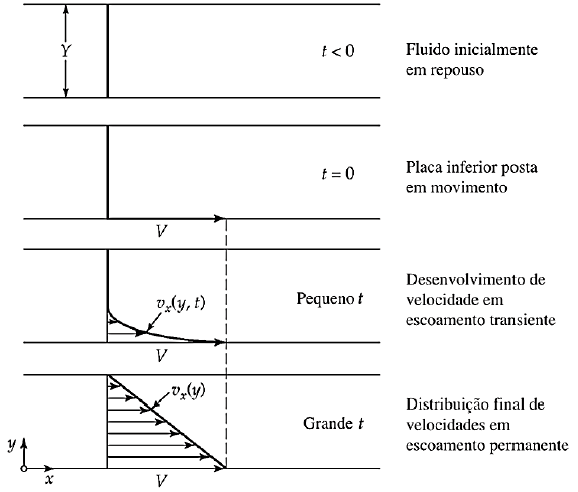

Na figura a seguir, há um par de placas grandes paralelas, cada uma com área A, separadas por uma distância Y. No espaço entre elas, existe um fluido, gás ou líquido. Este sistema está inicialmente em repouso, mas, no instante t = 0, a placa inferior é posta em movimento na direção positiva de x a uma velocidade constante V.

Considerando a figura e as informações apresentadas, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. O escoamento é denominado laminar porque camadas adjacentes de fluido (lâminas) deslizam uma sobre a outra de modo ordenado.

II. Quando o estado final de movimento permanente for atingido, uma força constante F é necessária para manter o movimento da placa inferior.

III. Conforme o tempo passa, o fluido ganha momento até que finalmente se estabelece o perfil linear e permanente de velocidades mostrado na figura.

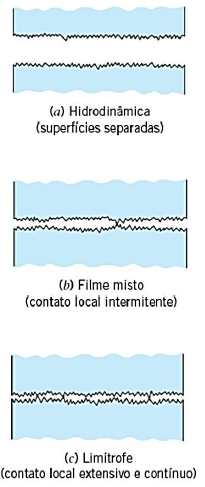

A lubrificação é geralmente classificada de acordo com o grau com que o lubrificante separa as superfícies de deslizamento. Na figura a seguir, podem ser vistos os 3 tipos básicos de lubrificação.

Com base nessa figura, é correto afirmar que

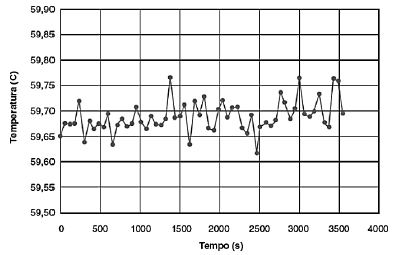

A estabilidade de um instrumento de medição é: “Propriedade de um instrumento de medição segundo a qual este mantém as suas propriedades metrológicas constantes ao longo do tempo”. A seguir, é apresentado um gráfico sobre valores de temperatura do banho durante uma hora, em intervalos de tempo de um minuto.

Considerando esse gráfico, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. O erro de medição está compreendido entre 0,13 e 0,16 C.

II. Considerando a temperatura máxima de 60 C, o equipamento está não conforme.

III. O maior valor de temperatura é menor que 59,8 C.

IV. O maior valor de temperatura é menor que 59,8 C e o menor valor de temperatura é maior que 59,65 C.

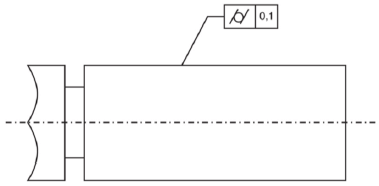

As tolerâncias de forma são os desvios que um elemento pode apresentar em relação à sua forma geométrica ideal e vêm indicadas no desenho técnico para elementos isolados, como uma superfície ou uma linha. Elas devem ser indicadas quando necessário, ou seja, para assegurar requisitos funcionais, intercambiabilidade e processos de manufatura. Na figura a seguir, está indicada um tipo de tolerância.

Acerca da figura apresentada e da tolerância indicada, é correto afirmar que

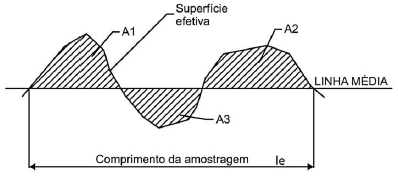

No Brasil, referente à metrologia, pelas normas, é adotado o sistema M. Assim, linha média é a linha paralela à direção geral do perfil, no comprimento da amostragem, de tal modo que a soma das áreas superiores compreendidas entre ela e o perfil efetivo seja igual à soma das áreas inferiores, no comprimento da amostragem, como mostrado na figura a seguir, em A1 + A2 = A3.

Diante do exposto, é correto afirmar que as normas citadas no enunciado são:

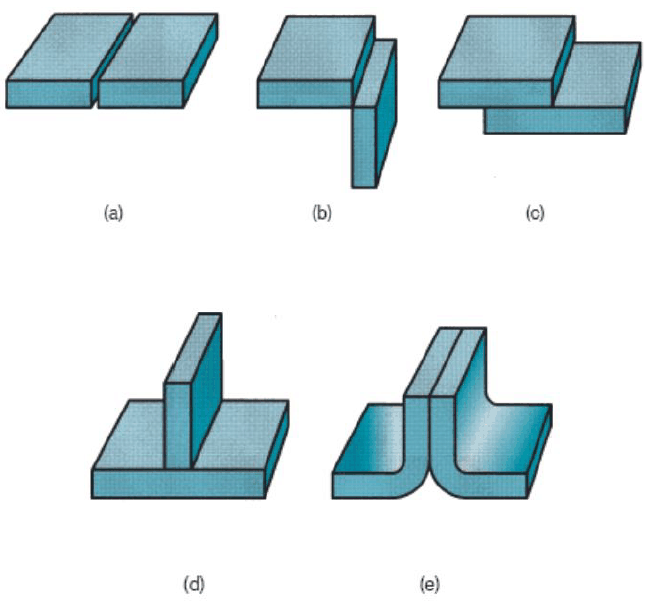

Dentre os processos de soldagem, é muito importante saber distinguir entre o tipo de junta e a forma como é soldada, além do tipo de solda. As diferenças entre os tipos de solda estão na geometria (tipo de junta) e no processo de soldagem.

Analisando a figura apresentada, é correto afirmar que os tipos de juntas em a), b), c), d) e e), respectivamente, são:

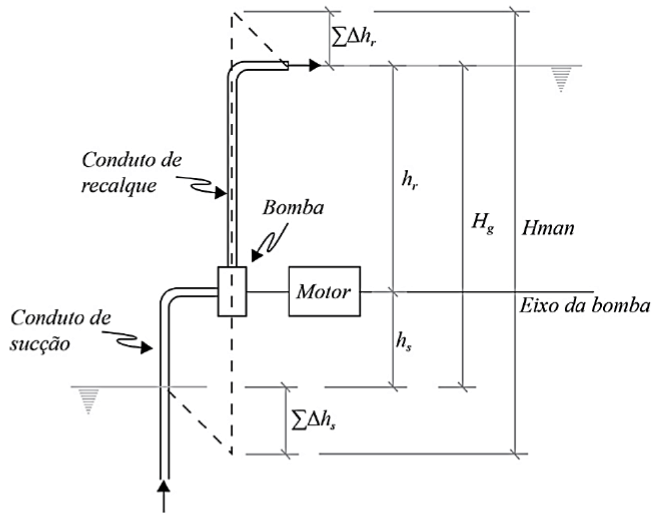

O modelo básico de recalque envolve uma bomba, o motor, o conduto de sucção, o conduto de recalque e as respectivas peças especiais para controle e segurança do sistema.

Considerando o diagrama do modelo de recalque apresentado, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. A altura geométrica entre os níveis d’água é dada por: Hg = hs + hr.

II. A bomba deve transmitir ao fluído uma energia capaz de vencer a altura geométrica Hg adicionada à altura correspondente às perdas verificadas ao longo dos condutos e nas peças especiais.

III. A altura estática de sucção hs é maior que a diferença de cotas entre o eixo da bomba e o NA do reservatório inferior.

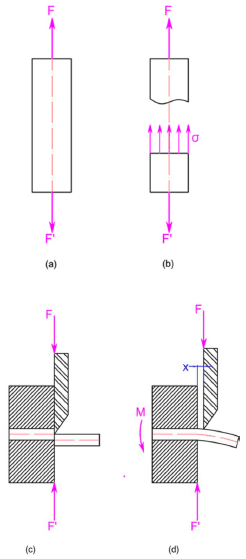

Dentre as tensões existentes nos materiais, há dois tipos que devem ser avaliadas: a tensão normal “σ” e a tensão tangencial ou de cisalhamento “τ”. Os carregamentos transversais causam o surgimento de esforços cortantes aplicados sobre vigas e eixos, bem como momentos torcedores atuantes normalmente em eixos de transmissão, causando o surgimento de tensões de cisalhamento.

Conforme avaliação da figura apresentada, é correto afirmar que os elementos e tensões existentes em a), b), c) e d), respectivamente, são:

Um aço é constituído basicamente de ferro e carbono, sendo os teores de carbono entre 0,008 a 2,14%p C.

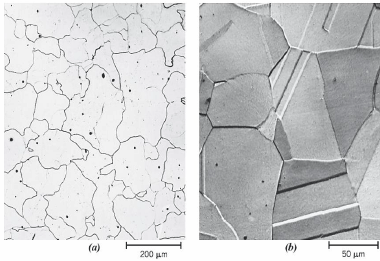

Analisando as imagens das fotomicrografias apresentadas, é correto afirmar que as fases presentes respectivamente em a) e b) são:

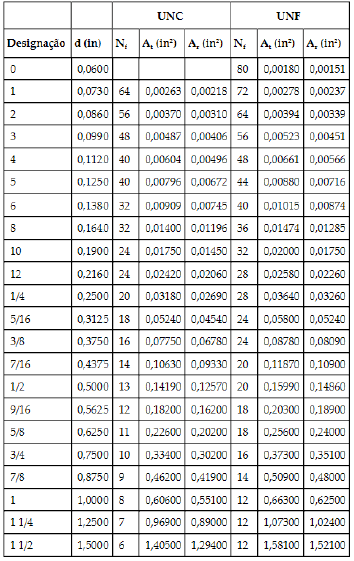

Parafusos com rosca unificada (sistema inglês) possuem ângulo da rosca igual a 60° e são especificados pelo seu diâmetro nominal e o número de filetes de rosca por polegada.

Analisando a tabela apresentada, assinale a correlação correta de um parafuso com rosca em polegadas com o parafuso de rosca métrica M16 x 1,5.
