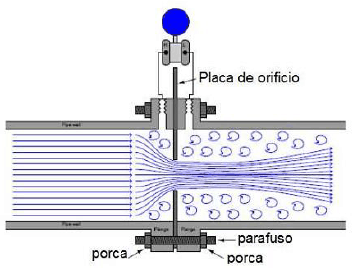

Os medidores de vazão por diferencial de pressão do tipo placa de orifício são utilizados para medir com precisão os fluxos de líquidos em uma tubulação, conforme demonstrado na figura a seguir.

A esse respeito, analise as assertivas e assinale a alternativa que apontas as corretas.

I. Esse dispositivo emprega a equação de Bernoulli.

II. Esse dispositivo não pode ser utilizado para medição de vazão de gases e vapores.

III. A tubulação de impulso é a tubulação que liga a placa de orifício ao instrumento de medição.

IV. Esse dispositivo introduz uma perda de carga permanente na linha.

V. Para medir corretamente, o regime de fluxo deve ser laminar.

Sobre sistemas de bombeamento, preencha as lacunas e assinale com a alternativa correta.

Quando a pressão absoluta em determinado ponto de um líquido a valores abaixo de certo limite, alcançando o ponto de ebulição da água, esse líquido começa a ferver, e os condutos e peças passam a apresentar bolsas de vapor, que desaparecem dentro da própria corrente, instantaneamente, como se fossem pequenas explosões, fenômeno também conhecido como .

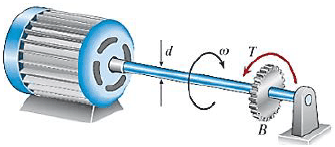

Um motor elétrico de 30 kW transmite um torque a um eixo maciço de diâmetro d ligado a uma engrenagem B, conforme ilustrado na figura a seguir.

Assinale a alternativa que apresenta o diâmetro mínimo do eixo maciço que suporta tal operação a 500 rpm, sendo este fabricado em material com tensão máxima de cisalhamento de 42 Mpa.

Uma viga com seção retangular 700 x 220 mm, de comprimento L = 6,70 m suporta uma carga distribuída q = 22kN/m e uma carga concentrada P = 50kN, conforme demonstrado na figura a seguir.

Assinale a alternativa que apresenta o resultado da tensão máxima de tração e compressão que ocorre na viga sobre o carregamento descrito.

Sobre o processo de construção dos moldes e cura para fundição, assinale a alternativa INCORRETA.

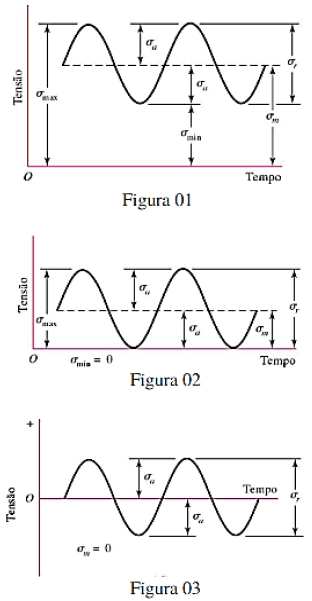

O ensaio flexo rotativo é um método que consiste em submeter um corpo de prova a solicitações de flexão enquanto é rotacionado em seu próprio eixo por um motor de alta rotação e conectado a um contador de giros, caracterizando, assim, uma aplicação de carregamento cíclico. Diante do exposto, analise as seguintes figuras e correlacione com a Tensão subsequente.

Considerando um circuito hidráulico, assinale a alternativa correta em relação à representação da válvula direcional representada na figura a seguir.

Sobre compressores, preencha as lacunas e assinale a alternativa correta.

Compressores de deslocamento absorvem o ar e reduzem mecanicamente o espaço ocupado para aumentar a pressão, sendo um bom exemplo os compressores .

Assinale a correta sobre as funções de um fluido hidráulico.

Assinale a alternativa correta sobre o valor da vazão (Q) de uma bomba cujo volume bombeado é 157,5 litros em 3 minutos e 30 segundos.
