Considere a carga trifásica, apresentada na figura abaixo, a qual está alimentada por tensões balanceadas na sequência positiva de fases abc e onde Ζ₁, Ζ₂ e Ζ₃ são impedâncias idênticas.
Se os fasores
então é possível afirmar
que:
Provas
Provas
- Transformadores e Máquinas Elétricas
- Sistemas Elétricos de PotênciaAnálise de SEPFluxo de Potência, Estabilidade e Regulação

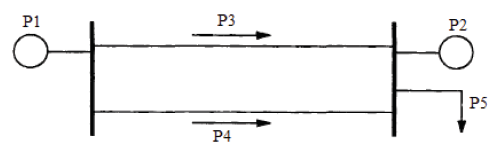

Considere o sistema de potência da figura abaixo para responder a questão.
As perdas no sistema devem ser desprezadas. O gerador P1 possui um limite de geração de 300 MW, enquanto que o gerador P2 possui um limite de geração de 500 MW. O custo de geração de P1 é a metade do custo de geração de P2. A carga P5 consome 500 MW e as duas linhas em paralelo possuem parâmetros iguais.
Provas
Provas
- Transformadores e Máquinas Elétricas
- Sistemas Elétricos de PotênciaAnálise de SEPFluxo de Potência, Estabilidade e Regulação
Considere o sistema de potência da figura abaixo para responder a questão.
As perdas no sistema devem ser desprezadas. O gerador P1 possui um limite de geração de 300 MW, enquanto que o gerador P2 possui um limite de geração de 500 MW. O custo de geração de P1 é a metade do custo de geração de P2. A carga P5 consome 500 MW e as duas linhas em paralelo possuem parâmetros iguais.
Considerando o limite de fluxo de potência, em cada uma das linhas, sendo de 200 MW e a perda de uma das linhas como aná- lise de contingência, no despacho seguro do sistema, os valores adotados para P1 e P2 serão, respectivamente, e . Neste caso, ao perder uma linha, o fluxo de potência na outra linha será , ou seja, não superior ao limite. Neste caso, o despacho ótimo e o despacho seguro levam a condições de geração no sistema.
As expressões que completam, respectivamente, as lacunas são:
Provas
Tendo como referência a formulação do problema de análise defluxo de carga não linear, aplicado em sistemas de potência equilibrados,analise as afirmativas abaixo:
I- O ângulo da tensão da barra de referência é usualmente utilizado como 0° e serve de referência para o ângulo das tensões das demais barras.
II- Nas barras de cargas, as potências ativas e reativas injetadas são conhecidas. As barras que possuem geradores síncronos possuem essa característica.
III- Um sistema com uma barra de referência, uma barra de geração(tensão controlada) e duas barras de carga, possui seis incógnitas, podendo estas ser magnitudes ou ângulos das tensões.
IV- Em um sistema com uma barra de referência e duas barras de carga, as incógnitas são as magnitudes e os ângulos das tensões das duas barras de carga.
V- Um sistema com uma barra de referência, duas barras de geração e uma barra de carga, ao ser solucionado através do método de Newton-Raphson, possuirá uma matriz Jacobiana com dimensão 4x4.
Provas
O sistema radial, apresentado na figura, mostra um transformador trifásico com as bobinas primárias, conectadas em delta, e as secundárias, em estrela aterrada.
Considere que a carga foi desconectada e, nesta condição, acontece
um curto-circuito fase-terra na barra B. Neste contexto, é
correto afirmar que:Provas
Considere uma linha de transmissão longa, transmitindo potênciaem regime estacionário com a frequência nominal do sistema depotência. Nesta situação, a mesma pode ser representada comoum circuito π de parâmetros concentrados, cujos parâmetros sãoZ’ e Y’, os quais são calculados mediante as seguintes equações:
I- Z é a impedância série da linha de transmissão.
II- Z é a impedância característica da linha de transmissão.
III- γ é a constante de propagação da linha e é igual a
, ondez e y são a impedância e admitância da linha por unidade decomprimento.
IV- γ é a constante de propagação da linha e é igual a √zy, onde z e y são a impedância e admitância da linha por unidade de comprimento.
V- Y é a admitância característica da linha de transmissão.
Provas
