Sobre o escoamento dos fluidos, é INCORRETO afirmar que:

Nas afirmações abaixo, assinale V para verdadeiro, e F para falso.

( ) O modelo de representação em estrutura de arame (wireframe) mostra-se adequado para visualizar transformações de projeção do objeto.

( ) O modelo de representação por features, atualmente, é o modelo mais avançado e implementado em sistemas CAD comerciais.

( ) Os sistemas CAD comerciais não permitem o cálculo de propriedades físicas, tais como volume, área, e peso, dos objetos modelados.

( ) Na modelagem de conjuntos mecânicos, é possível verificar a existência de colisões e interferências entre as peças.

( ) Nos sistemas CAD híbridos, os modelos de superfície foram eliminados, e substituídos por modelos sólidos.

A alternativa que indica a sequência correta, de cima para baixo, é:

Considere uma coluna sujeita a condição de carregamento de flambagem. Conforme a Fórmula de Euler, a carga crítica é dada por:

!$ P_{cr}=\dfrac{π^2EI}{L^2}, !$ onde !$ I=Ar^2. !$

Sendo P_cr , a carga crítica de flambagem;

E , o módulo de elasticidade longitudinal;

L , o comprimento total da coluna;

I , o momento de inércia;

A , a área da secção transversal da coluna; e

r , o raio de giração, em relação ao eixo de flexão.

A expressão que representa o índice de esbeltez da coluna é dada por:

Situações como as descritas a seguir – fixação de um prego por um martelo, a quebra de bloco de concreto por uma britadeira, colisão entre dois pára-choques durante um estacionamento, a demolição de uma parede usando uma pesada esfera de aço, ou a passagem do pneu do carro num buraco – todas elas caracterizam um tipo de carregamento presente e sofrido pelos componentes. O tipo de carregamento é

Sobre as engrenagens, relacione a coluna da esquerda com a da direita

(1)Dentes retos

(2) Helicoidais

(3) Cônicas

(4) Coroa e sem-fim

( )rotação ocorre com engrenamento progressivo entre os dentes.

( ) Engrenamento de 90° entre os eixos que não se interceptam.

( ) Engrenamento apenas entre eixos paralelos.

( ) Tem número de dentes baseado numa engrenagem imaginária de dentes retos.

A alternativa que indica a sequência correta, de cima para baixo, é

O método de análise numérica consagrado na área de projeto de componentes mecânicos, cujas etapas de aplicação consiste em, basicamente: a divisão do componente em elementos discretos; definição das propriedades de cada elemento; justaposição das matrizes de rigidez dos elementos; aplicação das cargas externas nos nós; estabelecimento das condições de apoio dos componentes; resolução do sistema de equações lineares simultâneas; e, cálculo das tensões referentes a cada elemento – recebe o nome de

Selecione a alternativa que contenha SOMENTE processos de conformação mecânica de metais:

Avalie o acerto das afirmações adiante com relação às curvas tensão x deformação (convencional) obtidas no ensaio de tração de dois materiais metálicos diferentes e marque com V as sentenças verdadeiras e com F as falsas. Em seguida, marque a opção que contenha a sequência CORRETA:

( ) O material (2) possui maior tenacidade que o material (1);

( ) O material (1) possui maior rigidez que o material (2);

( ) A estricção aparecerá no material (2) quando submetido a uma deformação com valor maior que “A” e menor que “B”;

( ) Na curva (2) há um decréscimo no valor de tensão entre as deformações “B” e “C” em decorrência de uma diminuição de área da seção transversal do corpo de prova;

( ) No material (2) qualquer deformação menor que “A” corresponderá a uma deformação elástica;

( ) Os materiais (1) e (2) possuem tensão de escoamento iguais e tensão de ruptura diferentes.

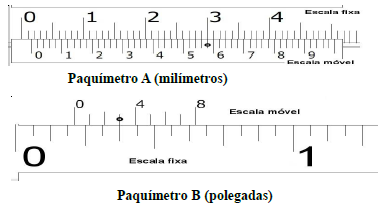

Avalie o acerto das afirmações adiante com relação às figuras das escalas dos dois paquímetros abaixo (Paquímetro A e Paquímetro
B) e marque com V as verdadeiras e com F as falsas. Em seguida, marque a opção que contenha a sequência CORRETA.

( ) O paquímetro A possui menor divisão da escala fixa igual a 1,0 mm e resolução igual a 0,05 milímetros.

( ) O paquímetro B possui menor divisão da escala fixa igual a 1/16 polegadas e resolução igual a 1/128 polegadas.

( ) Supondo que o traço na escala móvel coincidente com o traço da escala fixa seja aquele assinalado na figura pode-se considerar a leitura no paquímetro A como sendo igual a 2,58 mm.

( ) Supondo que o traço na escala móvel coincidente com o traço da escala fixa seja aquele assinalado na figura pode-se considerar a leitura no paquímetro B como sendo igual a 27/128".

( ) Se calcularmos a resolução dos paquímetros A e B e convertermos o valor obtido para a mesma unidade de medida, chegaremos a conclusão que o paquímetro B possui resolução mais refinada que o paquímetro A.

A figura abaixo mostra uma curva TTT esquematizada de um aço ABNT 1080. Sobre esta são sobrepostas algumas curvas de resfriamentos de tratamentos térmicos diversos, numerados de 1 a 4. Com base nestas curvas, considere as afirmações abaixo e assinale a alternativa que considerar CORRETA:
