Acerca de motores CA trifásicos, julgue o item subsequente.

Motores de indução do tipo rotor bobinado são adequados para aplicações que envolvem frenagem elétrica, podendo ser usados, por exemplo, para controlar o movimento de cargas verticais, em baixas velocidades.

Julgue o próximo item, a respeito dos princípios de conversão eletromecânica de energia.

Em um gerador de polos lisos, cujos rotor e estator estão separadas por um entreferro, a maior parcela de energia do campo magnético fica armazenada no núcleo ferromagnético que constitui o estator.

Julgue o próximo item, a respeito dos princípios de conversão eletromecânica de energia.

Em um transformador real, o fluxo magnético não fica totalmente contido no núcleo ferromagnético, havendo uma parcela de dispersão pelo meio não magnético, em volta das bobinas.

Julgue o próximo item, a respeito dos princípios de conversão eletromecânica de energia.

Nas máquinas elétricas, o processo de conversão eletromecânica de energia ocorre devido à interação entre correntes que percorrem os condutores e campos elétricos.

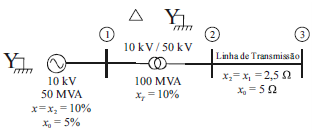

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões nas barras aproximadamente iguais às respectivas tensões nominais de cada barra. As correntes de carga são desprezíveis quando comparadas às correntes de curto-circuito. Os dados nominais dos equipamentos são mostrados no diagrama unifilar próximo ao símbolo de cada equipamento utilizado. No gerador e na linha de transmissão, a reatância de sequência negativa !$ x_2 !$ é igual à reatância de sequência positiva !$ x_1 !$ e !$ x_0 !$ é a reatância de sequência zero. No transformador, todas as reatâncias de sequência são iguais. O efeito das resistências no sistema é desprezível.

A partir da figura e das informações acima, julgue o item seguinte, considerando a base de potência igual a 100 MVA e a de tensão 10 kV, no gerador do sistema, e que as resistências de falta são nulas.

Na barra 3, as potências de curto-circuito monofásico e trifásico são iguais.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões nas barras aproximadamente iguais às respectivas tensões nominais de cada barra. As correntes de carga são desprezíveis quando comparadas às correntes de curto-circuito. Os dados nominais dos equipamentos são mostrados no diagrama unifilar próximo ao símbolo de cada equipamento utilizado. No gerador e na linha de transmissão, a reatância de sequência negativa !$ x_2 !$ é igual à reatância de sequência positiva !$ x_1 !$ e !$ x_0 !$ é a reatância de sequência zero. No transformador, todas as reatâncias de sequência são iguais. O efeito das resistências no sistema é desprezível.

A partir da figura e das informações acima, julgue o item seguinte, considerando a base de potência igual a 100 MVA e a de tensão 10 kV, no gerador do sistema, e que as resistências de falta são nulas.

Se o centro estrela do gerador não estivesse aterrado, então a intensidade da corrente para o caso de uma falta bifásica-terra na barra 3 seria nula.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões nas barras aproximadamente iguais às respectivas tensões nominais de cada barra. As correntes de carga são desprezíveis quando comparadas às correntes de curto-circuito. Os dados nominais dos equipamentos são mostrados no diagrama unifilar próximo ao símbolo de cada equipamento utilizado. No gerador e na linha de transmissão, a reatância de sequência negativa !$ x_2 !$ é igual à reatância de sequência positiva !$ x_1 !$ e !$ x_0 !$ é a reatância de sequência zero. No transformador, todas as reatâncias de sequência são iguais. O efeito das resistências no sistema é desprezível.

A partir da figura e das informações acima, julgue o item seguinte, considerando a base de potência igual a 100 MVA e a de tensão 10 kV, no gerador do sistema, e que as resistências de falta são nulas.

Uma falta bifásica na barra 2 é do tipo simétrica, porque a barra 2 está entre as barras 1 e 3.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões nas barras aproximadamente iguais às respectivas tensões nominais de cada barra. As correntes de carga são desprezíveis quando comparadas às correntes de curto-circuito. Os dados nominais dos equipamentos são mostrados no diagrama unifilar próximo ao símbolo de cada equipamento utilizado. No gerador e na linha de transmissão, a reatância de sequência negativa !$ x_2 !$ é igual à reatância de sequência positiva !$ x_1 !$ e !$ x_0 !$ é a reatância de sequência zero. No transformador, todas as reatâncias de sequência são iguais. O efeito das resistências no sistema é desprezível.

A partir da figura e das informações acima, julgue o item seguinte, considerando a base de potência igual a 100 MVA e a de tensão 10 kV, no gerador do sistema, e que as resistências de falta são nulas.

Uma falta fase-terra na barra 1 apresenta maior intensidade de corrente que uma falta trifásica.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões nas barras aproximadamente iguais às respectivas tensões nominais de cada barra. As correntes de carga são desprezíveis quando comparadas às correntes de curto-circuito. Os dados nominais dos equipamentos são mostrados no diagrama unifilar próximo ao símbolo de cada equipamento utilizado. No gerador e na linha de transmissão, a reatância de sequência negativa !$ x_2 !$ é igual à reatância de sequência positiva !$ x_1 !$ e !$ x_0 !$ é a reatância de sequência zero. No transformador, todas as reatâncias de sequência são iguais. O efeito das resistências no sistema é desprezível.

A partir da figura e das informações acima, julgue o item seguinte, considerando a base de potência igual a 100 MVA e a de tensão 10 kV, no gerador do sistema, e que as resistências de falta são nulas.

Nesse sistema, a potência de curto-circuito trifásico na barra 1 é superior a 100 MVA.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões nas barras aproximadamente iguais às respectivas tensões nominais de cada barra. As correntes de carga são desprezíveis quando comparadas às correntes de curto-circuito. Os dados nominais dos equipamentos são mostrados no diagrama unifilar próximo ao símbolo de cada equipamento utilizado. No gerador e na linha de transmissão, a reatância de sequência negativa !$ x_2 !$ é igual à reatância de sequência positiva !$ x_1 !$ e !$ x_0 !$ é a reatância de sequência zero. No transformador, todas as reatâncias de sequência são iguais. O efeito das resistências no sistema é desprezível.

A partir da figura e das informações acima, julgue o item seguinte, considerando a base de potência igual a 100 MVA e a de tensão 10 kV, no gerador do sistema, e que as resistências de falta são nulas.

A ocorrência de curto-circuito trifásico na barra 3 provoca corrente de curto-circuito cuja intensidade é igual a 2,5 pu.
