A figura acima ilustra a curva característica !$ P \, \times \, \delta, !$ que indica a potência ativa !$ P !$ fornecida por um gerador síncrono, a um barramento infinito, em função do ângulo do rotor !$ \delta !$ do gerador. A grandeza !$ P_m !$ na figura é a potência mecânica do gerador, enquanto !$ \delta_0 !$ e !$ \delta_1 !$ são ângulos para os quais as potências elétrica e mecânica do gerador são iguais, atingindo um ponto de equilíbrio.

A partir dessas informações, julgue o item subsequente.

Em condições normais, é mais adequado operar o gerador com ângulo igual a 90º, porque, nessa situação, o gerador fornece a máxima potência elétrica possível.

A figura acima ilustra a curva característica !$ P \, \times \, \delta, !$ que indica a potência ativa !$ P !$ fornecida por um gerador síncrono, a um barramento infinito, em função do ângulo do rotor !$ \delta !$ do gerador. A grandeza !$ P_m !$ na figura é a potência mecânica do gerador, enquanto !$ \delta_0 !$ e !$ \delta_1 !$ são ângulos para os quais as potências elétrica e mecânica do gerador são iguais, atingindo um ponto de equilíbrio.

A partir dessas informações, julgue o item subsequente.

O ângulo !$ \delta_0 !$ é de equilíbrio estável, enquanto !$ \delta_1 !$ é de equilíbrio instável.

A respeito do critério das áreas iguais utilizado para a análise de estabilidade transitória em sistemas elétricos de potência, julgue o item que se seguem.

Para aplicação do critério das áreas iguais, supõe-se que a potência mecânica do gerador mantém-se constante.

A respeito do critério das áreas iguais utilizado para a análise de estabilidade transitória em sistemas elétricos de potência, julgue o item que se seguem.

Esse critério não se aplica a perturbações como as causadas pelo súbito aumento da carga de um motor síncrono.

C. Ferreira. Redes lineares em sistemas elétricos de potência, 1.ª ed. Rio de Janeiro:

Ed. Canalenergia, 2005, p. 67 (com adaptações).

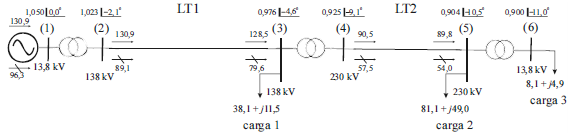

No diagrama unifilar mostrado na figura acima, em que as barras estão numeradas de 1 a 6, são mostrados os fluxos ativo e reativo entrando e saindo em cada equipamento, bem como o valor das cargas, em MW e Mvar, para o valor da tensão de operação, após resolução do problema de fluxo de carga. Todos os fluxos estão em MW e Mvar. Os valores das tensões ajustadas estão em pu da respectiva tensão nominal da barra. As tensões nominais no sistema são 13,8 kV, 138 kV e 230 kV.

Considerando essas informações, julgue o item a seguir.

As cargas nas barras 3, 5 e 6 têm fator de potência indutivo.

C. Ferreira. Redes lineares em sistemas elétricos de potência, 1.ª ed. Rio de Janeiro:

Ed. Canalenergia, 2005, p. 67 (com adaptações).

No diagrama unifilar mostrado na figura acima, em que as barras estão numeradas de 1 a 6, são mostrados os fluxos ativo e reativo entrando e saindo em cada equipamento, bem como o valor das cargas, em MW e Mvar, para o valor da tensão de operação, após resolução do problema de fluxo de carga. Todos os fluxos estão em MW e Mvar. Os valores das tensões ajustadas estão em pu da respectiva tensão nominal da barra. As tensões nominais no sistema são 13,8 kV, 138 kV e 230 kV.

Considerando essas informações, julgue o item a seguir.

A tensão de operação na barra 5 está abaixo do valor nominal.

C. Ferreira. Redes lineares em sistemas elétricos de potência, 1.ª ed. Rio de Janeiro:

Ed. Canalenergia, 2005, p. 67 (com adaptações).

No diagrama unifilar mostrado na figura acima, em que as barras estão numeradas de 1 a 6, são mostrados os fluxos ativo e reativo entrando e saindo em cada equipamento, bem como o valor das cargas, em MW e Mvar, para o valor da tensão de operação, após resolução do problema de fluxo de carga. Todos os fluxos estão em MW e Mvar. Os valores das tensões ajustadas estão em pu da respectiva tensão nominal da barra. As tensões nominais no sistema são 13,8 kV, 138 kV e 230 kV.

Considerando essas informações, julgue o item a seguir.

Nesse sistema, a barra swing é a de número 1.

C. Ferreira. Redes lineares em sistemas elétricos de potência, 1.ª ed. Rio de Janeiro:

Ed. Canalenergia, 2005, p. 67 (com adaptações).

No diagrama unifilar mostrado na figura acima, em que as barras estão numeradas de 1 a 6, são mostrados os fluxos ativo e reativo entrando e saindo em cada equipamento, bem como o valor das cargas, em MW e Mvar, para o valor da tensão de operação, após resolução do problema de fluxo de carga. Todos os fluxos estão em MW e Mvar. Os valores das tensões ajustadas estão em pu da respectiva tensão nominal da barra. As tensões nominais no sistema são 13,8 kV, 138 kV e 230 kV.

Considerando essas informações, julgue o item a seguir.

A perda de potência ativa que ocorre na linha de transmissão LT1, conectada entre as barras 2 e 3, é igual a 0,8 MW.

No circuito elétrico acima, um gerador trifásico ideal, com tensões senoidais e_a(t), e_b(t) e e_c(t) de fase, forma um sistema de tensões equilibradas e simétricas. O gerador alimenta, por meio de uma linha de transmissão sem perdas ativas, duas cargas: uma ligada em estrela e outra, em triângulo. A tensão eficaz de fase do gerador é igual a 200 V.

Considerando essas informações, julgue o próximo item.

O valor eficaz da tensão v_y(t) é igual a 100 V.

No circuito elétrico acima, um gerador trifásico ideal, com tensões senoidais e_a(t), e_b(t) e e_c(t) de fase, forma um sistema de tensões equilibradas e simétricas. O gerador alimenta, por meio de uma linha de transmissão sem perdas ativas, duas cargas: uma ligada em estrela e outra, em triângulo. A tensão eficaz de fase do gerador é igual a 200 V.

Considerando essas informações, julgue o próximo item.

O valor eficaz da componente de sequência negativa das correntes de linha do gerador é igual a 10 A.
