Assinale a opção que representa, na ordem correta em que são dispostos na coluna do aparato, os componentes básicos de um microscópio eletrônico de transmissão.

A técnica que projeta elétrons por meio de uma amostra finamente dividida para produzir uma imagem bidimensional em uma tela sensível a esses elétrons é a microscopia

Para se estudar e caracterizar nanomateriais, as técnicas de microscopia eletrônica são comumente empregadas, destacando-se, principalmente, a microscopia eletrônica de transmissão (MET) e a microscopia eletrônica de varredura (MEV). Acerca da MET e da MEV, assinale a opção correta.

Na microscopia eletrônica, o elétron do feixe eletrônico, ao atingir a superfície da amostra, interage com os seus átomos. Acerca dessa interação, assinale a opção correta.

A rede de Bravais esquematizada na figura acima é

A respeito das redes de Bravais, assinale a opção correta.

Texto para a questão.

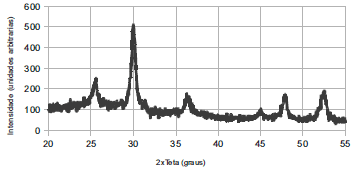

Os nanoímãs têm aplicações nas áreas de tecnologia e de saúde. Particularmente, nanopartículas de magnetita (Fe₃O₄) são utilizadas como carreadores de fármacos, necessitando, para isso, que suas dimensões e estrutura cristalina sejam adequadas. Tais propriedades podem ser controladas durante a síntese dos nanomateriais. Para a caracterização desses materiais uma das técnicas mais utilizadas é a difração de raios X. A figura a seguir mostra um difratograma, feito em uma amostra pulverizada de nanopartículas de magnetita, que apresenta estrutura cristalina cúbica. O gráfico mostra a intensidade da radiação difratada (comprimento de onda K_a = 0,13 nm) em função do ângulo de difração teta.

sen 15º = 0,26

sen 30º = 0,5

sen 60º = 0,87

Utilizando o pico de maior intensidade indexado como [311] na figura e considerando 3,32 o valor aproximado de !$ 11^{ -{ \large 1 \over 2}} !$, então o valor mais próximo esperado para o parâmetro de rede da célula unitária, em nm, é igual a

Texto para a questão.

Os nanoímãs têm aplicações nas áreas de tecnologia e de saúde. Particularmente, nanopartículas de magnetita (Fe₃O₄) são utilizadas como carreadores de fármacos, necessitando, para isso, que suas dimensões e estrutura cristalina sejam adequadas. Tais propriedades podem ser controladas durante a síntese dos nanomateriais. Para a caracterização desses materiais uma das técnicas mais utilizadas é a difração de raios X. A figura a seguir mostra um difratograma, feito em uma amostra pulverizada de nanopartículas de magnetita, que apresenta estrutura cristalina cúbica. O gráfico mostra a intensidade da radiação difratada (comprimento de onda K_a = 0,13 nm) em função do ângulo de difração teta.

sen 15º = 0,26

sen 30º = 0,5

sen 60º = 0,87

Sabendo que a razão entre as distâncias interplanares relativas aos picos A e B representados na figura é de 1, 414, e que o pico A é indexado [220], então o pico B é mais bem indexado como

Texto para a questão.

Os nanoímãs têm aplicações nas áreas de tecnologia e de saúde. Particularmente, nanopartículas de magnetita (Fe₃O₄) são utilizadas como carreadores de fármacos, necessitando, para isso, que suas dimensões e estrutura cristalina sejam adequadas. Tais propriedades podem ser controladas durante a síntese dos nanomateriais. Para a caracterização desses materiais uma das técnicas mais utilizadas é a difração de raios X. A figura a seguir mostra um difratograma, feito em uma amostra pulverizada de nanopartículas de magnetita, que apresenta estrutura cristalina cúbica. O gráfico mostra a intensidade da radiação difratada (comprimento de onda K_a = 0,13 nm) em função do ângulo de difração teta.

sen 15º = 0,26
sen 30º = 0,5
sen 60º = 0,87

Com base no texto e no gráfico assinale a opção correta.

Texto para a questão.

A maioria dos materiais nanométricos existe como compostos inorgânicos sólidos, os quais são formados por arranjos ordenados de átomos, íons ou moléculas. Nessa direção, a física e a química do estado sólido visam entender e correlacionar as estruturas cristalinas dos nanomateriais, para melhor compreender suas propriedades físicas e físico-químicas. Frequentemente, esses arranjos de átomos, íons e moléculas são representados e descritos por sistemas geométricos de esferas rígidas organizadas tridimensionalmente, formando elementos de simetria bem definidos e fundamentais para a elucidação de suas estruturas cristalográficas.

Acerca da descrição das estruturas dos sólidos cristalinos, assinale a opção correta.
