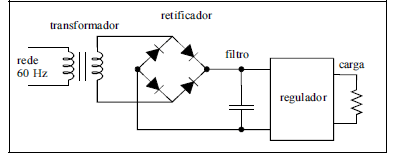

Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.
No dimensionamento do capacitor, deve-se considerar o período de tempo durante o qual ele se descarrega pela resistência de carga. Assim, uma fonte projetada para trabalhar em uma freqüência de rede de 50 Hz exige um capacitor menor do que o exigido por uma fonte projetada para entrada em 60 Hz.
Provas
Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.
Diodos de silício apresentam, em polarização direta, uma queda de tensão de aproximadamente 0,7 V. Ao usar 4 diodos na retificação, como na figura, perde-se, portanto, 2,8 V da tensão de pico no secundário do transformador.
Provas
Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.
Regulação de carga é a razão entre a variação da tensão de saída da fonte e a variação de corrente de carga. Assim, se a regulação de carga nominal é de 5%, a tensão de saída em vazio é 5% maior que a tensão nominal de saída.
Provas
Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.
Em diversos tipos de regulador, como o bloco regulador mostrado na figura, tem-se: um elemento de referência de tensão (geralmente um diodo Zener), um elemento que amostra a tensão de saída (tipicamente um divisor resistivo), um comparador e um elemento de controle, que pode fazer variar a tensão de saída de acordo com a saída do comparador.
Provas
Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.
O principal parâmetro do transformador utilizado para abaixar a tensão de rede é a relação entre o número de espiras dos enrolamentos primário e secundário. Assim, se a relação é de 10 voltas no enrolamento primário para 1 no secundário, tem-se um abaixamento de tensão por um fator 10. A corrente segue a mesma transformação.
Provas

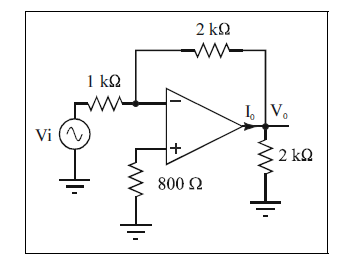

O amplificador operacional esquematizado na figura acima é alimentado com tensões +15 V e -15 V. Com base nas informações da figura e utilizando as aproximações comumente empregadas na análise de circuitos com amplificadores operacionais, julgue os itens subseqüentes.
Se uma tensão d.c. de 1 V é aplicada à entrada (Vi), a corrente I0 indicada no circuito vale -2 mA.
Provas

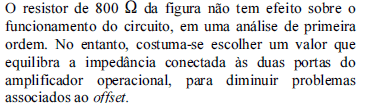

O amplificador operacional esquematizado na figura acima é alimentado com tensões +15 V e -15 V. Com base nas informações da figura e utilizando as aproximações comumente empregadas na análise de circuitos com amplificadores operacionais, julgue os itens subseqüentes.
Provas
O amplificador operacional esquematizado na figura acima é alimentado com tensões +15 V e -15 V. Com base nas informações da figura e utilizando as aproximações comumente empregadas na análise de circuitos com amplificadores operacionais, julgue os itens subseqüentes.
As características do amplificador operacional que permitem uma análise simplificada desse tipo de circuito incluem alto ganho diferencial de tensão, alta impedância de entrada e alta impedância de saída.
Provas
O amplificador operacional esquematizado na figura acima é alimentado com tensões +15 V e -15 V. Com base nas informações da figura e utilizando as aproximações comumente empregadas na análise de circuitos com amplificadores operacionais, julgue os itens subseqüentes.
Supondo operação em baixa freqüência e na região de comportamento linear do amplificador operacional, o sinal de saída tem aproximadamente o dobro de amplitude do sinal de entrada, e apresenta defasagem de 180º em relação a este.
Provas
- Medidas ElétricasTransformadores para instrumentos, Transformador de potencial e Transformador de corrente
Materiais semicondutores são a base da tecnologia microeletrônica há décadas e, ao que tudo indica, essa situação não se alterará no futuro próximo. Diversas técnicas de caracterização são empregadas para o necessário controle detalhado das propriedades elétricas desses materiais. Uma estrutura de teste freqüentemente empregada é o capacitor MOS (metal-óxido-semicondutor), cujas características elétricas permitem inferir uma série de dados a respeito do substrato semicondutor e da interface óxidosemicondutor. A respeito de características de um capacitor MOS em substrato tipo P que podem ser empregadas na caracterização elétrica de semicondutores, julgue os itens que se seguem.
Quando esse capacitor é polarizado na região de inversão forte, a capacitância varia com a freqüência do sinal de teste. Essa variação fornece informações sobre o tempo de vida de portadores minoritários no substrato.
Provas
