Em um sistema de controle, é importante saber a faixa possível de valores de uma variável para evitar-se o indesejado overflow no armazenamento do resultado final de uma operação. Seja o código C de um compilador que trabalha com inteiros de 16 bits.

signed int b;
unsigned char c;
signed char d;
c = 254;
d = c;
b = d

Após a execução desse trecho de código, o valor de b é

Um software de desenvolvimento para a configuração de um FPGA requer um arquivo de restrições. Uma das principais funções desse arquivo, necessária para compatibilizar a configuração ao projeto do layout da placa de circuito, é

Como requisito de um projeto com um microcontrolador alimentado com 5V, deve ser utilizada uma única porta de 8 bits para ler uma matriz de 8 teclas e acionar uma matriz com 8 LEDs, de forma que cada vez que uma tecla for acionada o respectivo LED deve mudar de estado (ON/OFF).

Com relação a esse requisito, supondo que as portas suportem a corrente dos LEDs e subentendendo a utilização de resistores, caso necessário, analise as afirmativas a seguir.

I. Não é possível, pois o acionamento das teclas vai interferir com os LEDs.
II. As portas devem atuar como saída para acionar os LEDs e como entrada para ler o estado das chaves.
III. Não é possível utilizar uma única porta como entrada e saída na mesma aplicação.

Está correto o que se afirma em

Com relação à interface GPIB, analise as afirmativas a seguir.

I. É uma interface paralela, utilizada em equipamentos de teste e que possibilita a interconexão de apenas dois equipamentos, um controlador (master) e um subordinado (slave).
II. Foi uma interface bastante utilizada, porém, mais recentemente, acabou sendo substituída por outras interfaces com melhor desempenho como a USB.
III. Também conhecida como IEEE-488, essa interface permite a conexão de vários equipamentos a um mesmo barramento.

Está correto o que se afirma em

Um módulo WiFi, operando como servidor, comunica-se pela rede com um PC e um telefone celular, usando uma rede SSID local, conforme a figura a seguir.




O módulo WiFi, o PC e o telefone celular operam, respectivamente, como

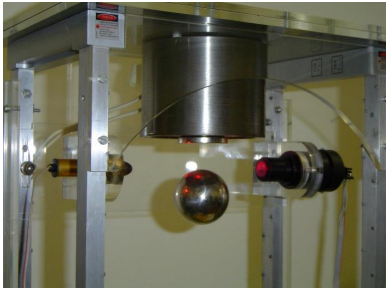

A figura a seguir ilustra uma bola metálica de 300 g levitando sob o controle de um sistema composto por um ímã alimentado por corrente elétrica e um sensor de intensidade de luz.



Fonte: “Eletrônica Digital: Curso Prático e Exercícios.” Edição dos Autores.


Sejam as afirmativas a seguir:

I. O sistema deve aumentar a corrente elétrica quando a saída do sensor fornecer uma tensão maior.
II. O equilíbrio da bola sem o uso do sensor nunca poderá ser estável.
III. O ímã funciona como atuador no sistema de controle.

Está correto o que se afirma em

Uma Ponte H recebe como entrada dois sinais digitais PWM, denominados, A e B, que alimentam os terminais de um motor DC, sendo que um deles sempre está em nível lógico 0. Em uma determinada configuração, o sinal A está 40% do tempo em nível lógico 1 e o motor gira no sentido horário.

Em outra configuração, o sinal B está 40% do tempo em nível lógico 0 e, portanto, girando

Fonte: “Módulos e Sensores: Guia de Interface com o Arduino.” Editora Interciência.


O módulo codificador de rotação da figura de cima possui dois sinais de interface (CLK e DR). O princípio de funcionamento segue a ideia da figura de baixo, onde dois cursores se movem solidários por trilhos alimentados com trechos em 0 e trechos em 1. A variável CONT vale 54 em determinado instante. Se DR = 0, deve-se incrementar CONT na borda de subida de CLK e, se DR = 1, deve-se decrementar.

Uma interrupção por variação de CLK é invocada 6 vezes ao se girar o bastão do codificador no sentido da esquerda para a direita e mais 2 vezes ao se girar o bastão do codificador no sentido da direita para a esquerda.

Com o procedimento descrito, o novo valor de CONT é

O principal objetivo durante o projeto de amplificadores de RF é alcançar o máximo ganho de potência dentro de uma margem calculável de estabilidade.

Sobre a estabilidade de amplificadores de RF, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) Um amplificador estável é aquele que é livre de oscilações indesejáveis, isto é, não produzirá sinais por si só, exceto no caso de ruídos.
( ) O fator de estabilidade de Linvill é um importante indicador de estabilidade do amplificador, tomado com ambas portas de entrada e saída do amplificador em circuito aberto.
( ) Amplificadores de RF são menos sujeitos a oscilações indesejáveis do que amplificadores de áudio, devido a frequências de operação maiores.

As afirmativas são, respectivamente,

Sobre o processo de conversão de frequências em sistemas de tecnologia RF, analise as afirmativas a seguir.

I. Na saída dos misturadores, geralmente deseja-se eliminar via filtragem as componentes da frequência do sinal original, seus harmônicos e sua soma, no caso dos circuitos transmissores.
II. Os elementos chaveadores que realizam o processo de conversão de frequências podem ser implementados com diodos ou transistores.
III. Os misturadores podem ser dos tipos simples, balanceado ou balanceado duplo, caso utilizem um, dois ou quatro elementos chaveadores, respectivamente.

Está correto o que se afirma em
