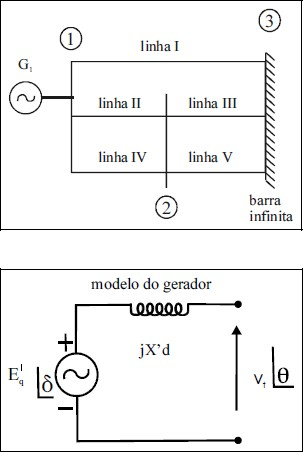

No diagrama unifilar mostrado na figura abaixo, o gerador G1 alimenta uma carga na barra por meio do elo de transmissão CA formado por cinco linhas de transmissão. A referência angular no sistema, em 0º, é adotada na barra-infinita, que tem magnitude de tensão igual a 1,0 pu. O gerador é representado por seu modelo clássico mostrado na figura. Nesse modelo, uma tensão interna com módulo constante é inserida em série a uma reatância transitória X’_d. O valor dessa reatância é igual a 0,05 pu. Adicionalmente, o ângulo do rotor é aproximadamente igual à fase !$ \delta !$. Considere que as linhas sejam representadas somente por suas reatâncias séries, que todas as linhas apresentem reatância igual a 0,1 pu, e, ainda, que, para determinado ponto de operação do sistema, a tensão interna E’_q do gerador seja igual a 1,1 pu e o ângulo do rotor em regime permanente, igual a 30º.

Segundo as informações do texto, o valor da potência mecânica necessária para que o gerador atenda à carga será igual a

Uma carga não-linear em determinado barramento de um sistema elétrico de potência é representada na sua forma polinomial, em função da magnitude da tensão, como uma composição de parcelas de impedância constante, corrente constante e potência constante (modelo ZIP). Uma carga que é representada pelos polinômios !$ P(V) = 0,5(0,21 + 0,32 \ V + 0,47 \ V^2) !$, em pu, como potência ativa, e !$ Q(V) = 0,15 \ V^2 !$, em pu, como potência reativa, apresenta a composição de

Assinale a opção incorreta com relação a máquinas síncronas.

Em um sistema de transmissão CA, determinada subestação necessita de suporte de reativo para manter o perfil de tensão adequado. Uma vez que as tensões no local invariavelmente ficam abaixo de valor considerado crítico, um equipamento que pode ser corretamente instalado na subestação para geração de reativo é o(a)

Os instrumentos usados para medida de resistência de aterramento incluem o

Considerando que, em um elemento passivo de um circuito elétrico linear, o sinal de tensão seja v(t) = V_m sen(!$ \omega !$t + !$ \theta !$) e o de corrente seja i(t) = I_m sen(!$ \omega !$t + !$ \beta !$), e, ainda, que os ângulos de fase desses sinais sejam restritos ao intervalo [-90º , 90º], assinale a opção correta.

Com relação a impedância e potência complexa em um circuito excitado por fonte de tensão senoidal, assinale a opção incorreta.

Uma carga trifásica equilibrada absorve 100 kW e apresenta fator de potência indutivo igual a 0,9. Uma carga trifásica equilibrada puramente resistiva, que consome 40 kWh de energia durante duas horas, foi ligada em paralelo à carga indutiva. Considerando que a carga puramente resistiva apresenta potência constante, assinale a opção correta com relação ao funcionamento das cargas durante o período em que ambas ficam ligadas em conjunto.

Um circuito elétrico em série é formado por uma bateria, uma lâmpada e uma chave de duas posições (on – off), que inicialmente está na posição on e, portanto, a lâmpada está ligada. Assinale a opção correta com relação a medidas que podem ser realizadas no circuito, considerando que se dispõe de um multímetro com as funções de voltímetro CC, amperímetro CC e CA, e ohmímetro.

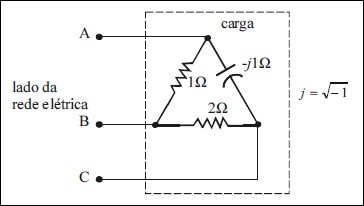

A carga em triângulo mostrada na figura acima é alimentada por um sistema de tensão senoidal trifásica, equilibrada e simétrica, seqüência de fase direta. As tensões de linha de alimentação são representadas pelos fasores V_ab, V_bc e V_ca. A tensão V_ab tem magnitude 100 V e fase igual a zero. Com base nessas informações, assinale a opção incorreta.
