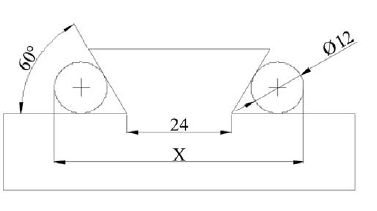

Observe a figura a seguir:

Após usinar o encaixe “rabo de andorinha” em uma fresadora, conforme o desenho da peça acima, foram colocados dois cilindros retificados de diâmetros iguais a 12mm para controlar a usinagem. Considerando que a peça é simétrica em relação ao eixo vertical central e utilizando o valor da raiz quadrada de 3 igual a 1,73, o valor da medida X, em mm, indicada na figura é aproximadamente:

Em um sistema de refrigeração por compressão de vapor, os dispositivos de dosagem, atuando no controle de pressão, permitem a passagem de uma quantidade correta de refrigerante do condensador para o evaporador. Estes dispositivos são:

Nas operações de usinagem utilizam-se as mais variadas ferramentas de corte. Dentre essas, os cossinetes e os machos são ferramentas utilizadas, respectivamente, para a execução das seguintes operações de usinagem:

Uma árvore de transmissão de um equipamento está sujeita a elevadas cargas axiais, porém não está sujeita a qualquer carga radial. Nesta situação, os rolamentos apropriados que devem ser montados nesta árvore são do tipo:

Em uma transmissão por polias e correias tem-se:

• n₁= rotação da polia menor (polia motriz) = 1200rpm (rotações por minuto)

d₁= diâmetro da polia menor = 150mm

• n₂= rotação da polia maior = 450rpm

Para obter-se uma rotação de 5rps (rotações por segundo) em uma terceira polia ligada à segunda, o diâmetro, d 3 , desta terceira polia, em mm, deverá ter:

Um dos processos por conformação mecânica, usado para a fabricação de tubos sem costura, no qual o material no estado sólido em temperatura elevada (altamente plastificado) é comprimido de encontro a uma matriz é denominado:

Em certos tipos de motores de combustão interna, a lubrificação é feita por intermédio de uma peça presa à capa da biela, denominada pescador. Neste caso, a lubrificação se dá por:

Em sistemas de transmissão, dentre os acoplamentos elásticos, o único que permite o jogo longitudinal de árvores é o:

Uma barra cilíndrica de aço deverá ter seu diâmetro reduzido de 86mm para 75mm. Utilizando-se um torno mecânico em que o parafuso do carro tenha passo de 4mm e o anel graduado tenha 80 divisões, o número de divisões que deverão ser avançadas para se obter essa redução é:

Deseja-se efetuar um torneamento cônico em uma barra cilíndrica objetivando-se obter uma peça com as seguintes dimensões:

• D = diâmetro maior do cone = 85mm

• d = diâmetro menor do cone = 60mm

• L = comprimento do cone = 50mm

A inclinação a ser dada na espera do torno mecânico deverá ser feita segundo o ângulo cuja tangente trigonométrica é igual a:
