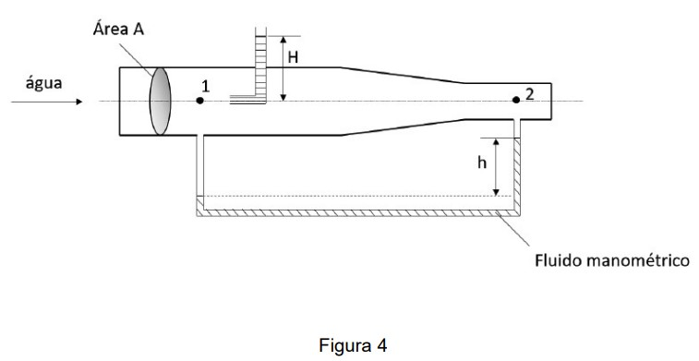

Água escoa em regime permanente, sem perdas por atrito, por um conduto no qual tem sua seção reduzida do ponto 1 para o ponto 2, conforme mostrado na figura. Um manômetro é conectado entre esses pontos, mostrando um desnível de altura h = 0,3 m. Um outro tubo é conectado desde o ponto 1 até a atmosfera, mostrando que a água atinge uma altura H = 2,85 m. Considerando que a seção transversal no ponto 1 possui área A = 2x10^-2 m², o peso específico da água γ_água = 10⁴ N/m³, o peso específico do fluido manométrico γ_m = 4x10⁴ N/m³ e a pressão no ponto 2 p₂ = 15 kPa, a vazão volumétrica da água no escoamento é:

(g = 10 m/s²)

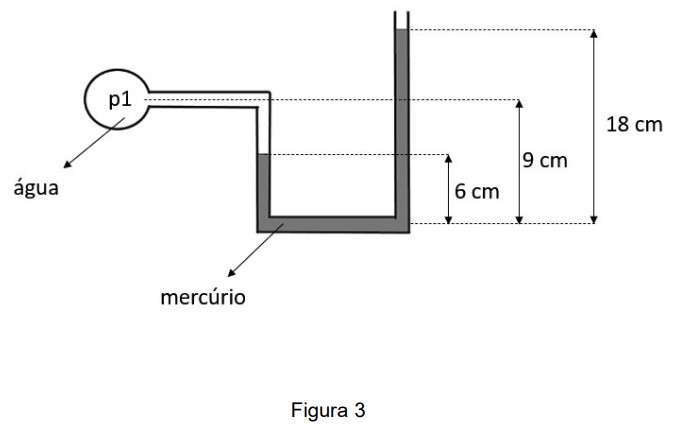

A figura mostra um manômetro em que o fluido no recipiente é a água, com peso específico γ_água = 10⁴ N/m³ e o outro fluido é o mercúrio, com peso específico γ_Hg = 136000 N/m³. Dadas as alturas mostradas na figura, a pressão p₁ é:

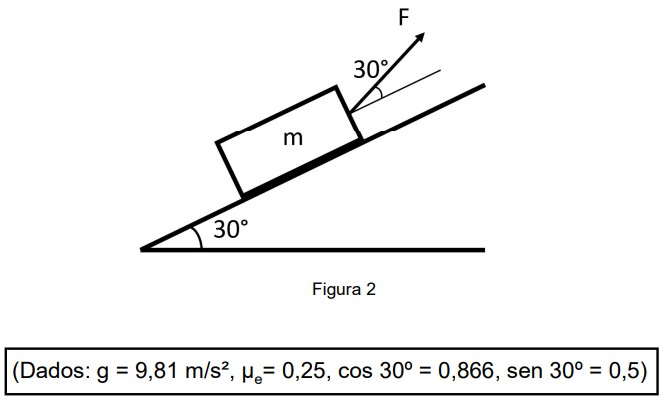

Um bloco de massa m igual a 60 kg se encontra em repouso em um plano inclinado em 30º com a horizontal, quando uma força F atua sobre o bloco em uma direção de ângulo de 30º em relação à superfície horizontal do bloco. Considerando o atrito entre o bloco e o plano, o valor da força F necessária para iniciar o movimento para cima do plano inclinado é:

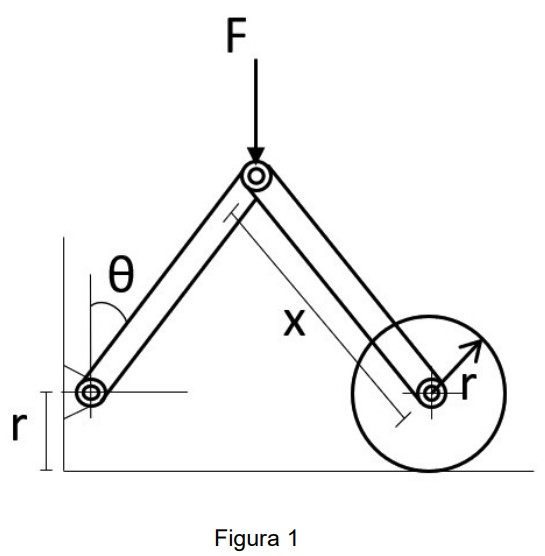

Duas barras unidas de massa m_b e igual comprimento x, cada uma pode girar livremente como um mecanismo simétrico, conforme figura. A barra da direita tem em sua outra extremidade uma conexão com um disco circular maciço de massa m e raio r, que rola sobre a superfície horizontal sem deslizar enquanto a barra da esquerda se conecta com a parede. Uma força F é aplicada no ponto indicado na figura a partir da posição de repouso, onde a inclinação faz um ângulo θ com a vertical. A velocidade angular ω das barras quando atingem a posição θ = 90º é:

Segundo a NBR5410/2008, para a utilização de dispositivos diferenciais-residuais no esquema TT, deve ser seguida a condição:

Considerar: R_A= soma das resistências do eletrodo de aterramento e dos condutores de proteção [Ω]

I_∆n= corrente diferencial residual nominal do dispositivo DR [A]

U_L= tensão de contato limite [V]

A topologia de rede de distribuição mostrada na figura 4 é conhecida como:

Os dispositivos de proteção contra curtos-circuitos de construção mais simples, encontrados em uma instalação de média tensão, são chamados de:

Um barramento de 36,5kV, contendo 6 cargas Q₁=300kVA,Q₂=250kVA,Q₃=500kVA,Q₄=450kVA,Q₅= 112,5kVA e Q₆=175kVA, terá conectado em sua ramificação um seccionador automático. O valor da corrente nominal do seccionador é:

Considerar: √3=1,73

Segundo a ABNT NBR 5419-3/2015, as fitas e as barras utilizadas como condutores de descida para o sistema de proteção contra descargas atmosféricas, quando utilizadas na vertical, devem ser fixadas a cada:
