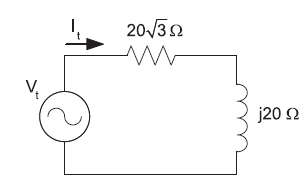

No circuito da Figura acima, o fasor que representa a tensão da fonte é V_t = 120º 0ºV.

O fasor que representa a corrente I_t do circuito, dado em ampères, é

Considere o circuito elétrico da Figura abaixo onde os componentes são considerados ideais, e os seus valores estão nela apresentados.

Após o fechamento da chave, quando o circuito estiver em regime permanente, a tensão, em volts, sobre o capacitor será

Em uma residência, o ponto de luz do corredor pode ser acionado em dois interruptores distintos.

Esses interruptores são

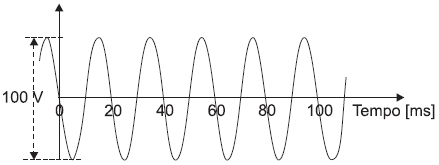

O gráfico da Figura a seguir mostra um sinal senoidal obtido em laboratório com a ajuda de um osciloscópio.

Ao aplicar o referido sinal sobre um resistor de 100Ω , obtém-se uma corrente elétrica de valor eficaz, em ampères, igual a

Deseja-se reduzir o valor da magnitude da tensão de ondulação na carga Vr de um retificador monofásico de onda completa com filtro capacitivo C que alimenta uma carga resistiva R.

O circuito retificador usa um transformador com tomada central (CT), fornecendo duas tensões secundárias senoidais de mesma amplitude, porém defasadas de 180° tomadas em relação ao CT e cujo valor eficaz vale Vs. Um técnico verifica que o referido retificador dispõe de dois diodos iguais, superdimensionados com relação às necessidades da carga. Segundo o manual do fabricante, a corrente de pico dos diodos usados é pelo menos 1000 vezes maior do que a necessária.

Na solução do problema, encontram-se disponíveis, em estoque, dois transformadores, seis diodos, dois resistores e dois capacitores iguais aos existentes no circuito original, podendo assim, substituí-los ou associá-los, visando a reduzir a magnitude da ondulação.

Considerando-se que o circuito opera em uma rede com frequência f (Hz), que atitude o técnico deve tomar para resolver o problema, mantendo inalteradas as características da carga R?

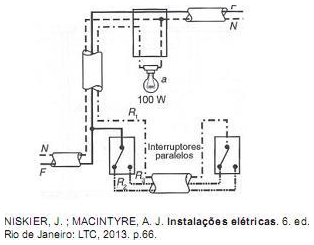

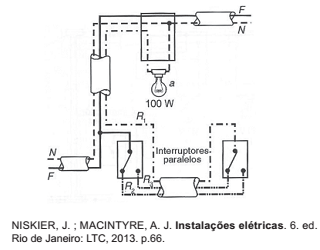

A Figura acima mostra o esquema de ligação de uma lâmpada utilizando interruptores paralelos.

Buscando identificar um problema nas ligações desse esquema, a equipe de manutenção deverá localizar a planta correspondente, a qual deve ter a seguinte apresentação:
