Em um determinado ponto de um sistema elétrico de potência, as impedâncias equivalentes das sequências positiva, negativa e zero, vistas desse ponto, respectivamente, são z₁ = j0,2 p.u., z₂ = j0,2 p.u. e z₀ = j0,1 p.u. . A tensão de sequência positiva no ponto em questão para condições normais de operação é igual a 1∠0º p.u.. As grandezas são dadas em valores por unidade (p.u.) na base do sistema.

Dado √3 = 1,73

Supondo que ocorra um curto-circuito entre a fase b e a fase c somente, por meio de uma impedância de falta, cujo valor por unidade na base do sistema é igual a j0,1 p.u., então, o valor por unidade da corrente de curto-circuito na fase b é

Materiais condutores, semicondutores e isolantes são extensivamente empregados pela indústria na fabricação de dispositivos elétricos e eletrônicos.

Uma das principais diferenças entre esses materiais é o fato de que,

O tipo de fusível indicado para a proteção de motores de baixa tensão é

Disponível em: <http://ecatalog.weg.net/tec_cat/tech_transf_fi cha.asp> . Acesso em: 09 jul. 2014.

O transformador de potência da Figura acima constitui um tipo de equipamento que necessita de pouca manutenção. É necessário, contudo, que as equipes de manutenção o acompanhem constantemente, a fim de evitar problemas como acúmulo de sujeira (o que pode causar perda na capacidade de refrigeração e consequente perda de potência), deformações de sua estrutura, bem como de verificar as ligações, entre outros procedimentos.

A esse respeito, NÃO corresponde a um item da inspeção da manutenção a verificação

A Figura abaixo ilustra um capacitor de placas paralelas, na qual ambas as placas são idênticas e estão separadas por uma distância d = 100 μm. Entre essas placas foram inseridos dois dielétricos, conforme mostrado na ilustração, um deles feito de mica, e o outro, de poliestireno.


As características elétricas de ambos os materiais estão listadas no Quadro a seguir.
Material Permissividade Relativa Rigidez Dielétrica (MV/m) Mica 5,0 120 Poliestireno 2,0 20



Considerando-se que o campo elétrico é uniforme entre as placas do capacitor, qual é a máxima tensão V_C, em volts, que pode ser aplicada ao capacitor da Figura, sem que ocorra a ruptura da rigidez dielétrica?

No circuito da Figura abaixo, a frequência angular da fonte é igual a 200 rad/s.



O valor, em milifarad, da capacitância C para que a fonte só forneça potência ativa é de

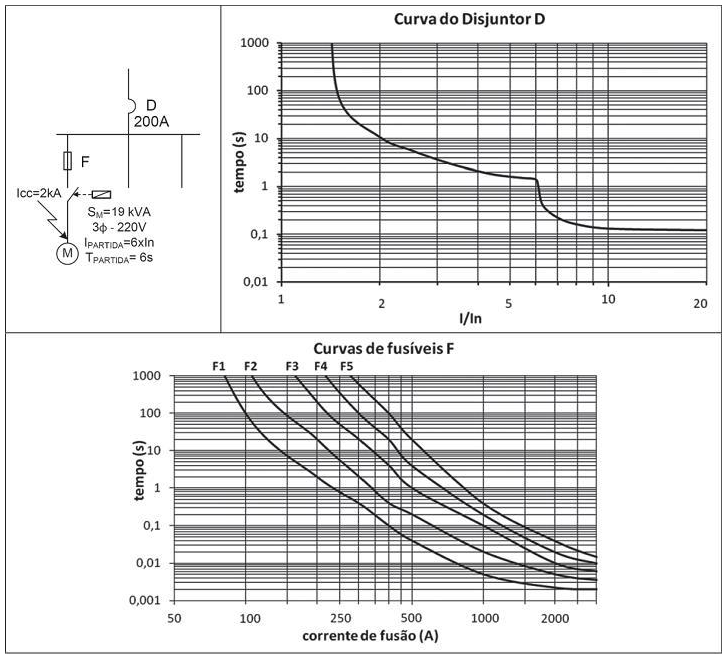

Considere a instalação elétrica e as curvas de proteção do disjuntor (D) e de fusíveis (F) representadas, respectivamente, no diagrama e nos gráficos a seguir.



Qual fusível deve ser utilizado para que a proteção seja seletiva?

Considere o circuito elétrico mostrado na Figura abaixo.



No exato instante em que um capacitor de 50 μF, completamente descarregado, é conectado entre os terminais 1 e 2 desse circuito, qual o valor, em ampères, da corrente fornecida pela fonte?

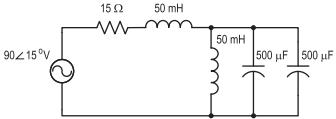

No circuito da Figura abaixo, a frequência angular da tensão da fonte é igual a 100 rad/s.



O valor, em watt, da potência dissipada no resistor é de

Em um determinado ponto de um sistema elétrico de potência, as impedâncias equivalentes das sequências positiva, negativa e zero, vistas desse ponto, respectivamente, são z₁ = j0,2 p.u., z₂ = j0,2 p.u. e z₀ = j0,1 p.u. . A tensão de sequência positiva no ponto em questão para condições normais de operação é igual a 1∠0º p.u.. As grandezas são dadas em valores por unidade (p.u.) na base do sistema.

Dado √3 = 1,73

Sendo o curto-circuito entre a fase a e o nó de referência (terra) somente, e a impedância de falta igual a j0,1 p.u., então, o valor por unidade da corrente de curto-circuito na fase a é
